收线机形式： | 下置龙门地轨式 |
线盘直径范围： | Φ1000－Φ2000mm |
线盘孔径： | Φ80/Φ100/mm125 |
线盘载重： | 8T； |
适用线缆规格： | 圆线：Φ5～Φ50mm； |
收线线速度： | 5-170m/min |
收线电机： | 变频电机-11KW,1500rpm |
收线控制器： | 变频系列控制器 |
收线螺伞齿轮箱： | BGYK151三档螺伞齿轮箱13-29.9-69.08 |
收线电机减速机安装方式： | 电机C式皮带传动 |
排线减速机电机： | 1.1KW伺服 |
排线控制： | 伺服系列控制器 |
升降减速机电机： | 2.2kw 2台 |
夹紧减速机电机： | B5-1.1kw， |
电源电压： | 三相电压440v，60hz， 单相 220V, 60hz |
速度同步： | 速度同步信号输入点 |

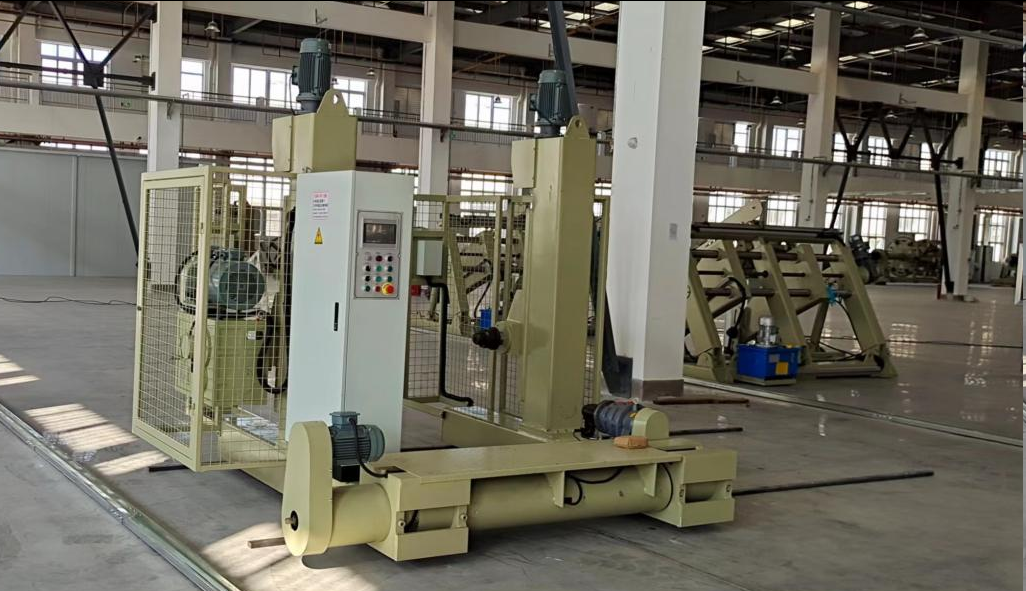

龙门地轨行走式、下置套管式结构，龙门架采用折弯焊接而成；线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电器双重保护装置；线盘夹紧通过电机减速实现，并设有夹紧过载保护；收线电机为变频电机，经螺伞齿轮箱驱动线盘主轴转动。由变频控制器控制收线电机，排线由伺服电机及伺服控制器驱动；排线节距由触摸屏来设定，可随时设定排线节距的大小、张力；排线速度自动跟踪收线线速度，整机设有速度、张力及排线节距调节；并设有张力显示及排线节距显示，排线自动或手动换向工作位置校正，收线采用速度控制方式来实现，整机采用 PLC管理，提供与需方主控柜连接通有关信号 |
