主要技术参数
设备用途： | 该机组适PVC、XLPE、低烟无卤等热塑性塑料，用热挤法对导线芯线进行挤包绝缘或护套层包覆。 |
螺杆直径： | 80mm |
螺杆长径比： | 26：1 |
挤制绝缘外径： | 出线：φ5～30mm |
生产线速度： | 150m/min |
挤出量 | PVC：300KG/h低烟无卤450KG/h |
放线盘规格： | PN800～PN1600 |
收线盘规格： | PN800～PN1600 |
设备中心高： | 1000mm |
生产线对工作环境的要求： | 温度：0—45度 电源：三相380±10%,50Hz带中性线. |
生产线方向： | 待定 |

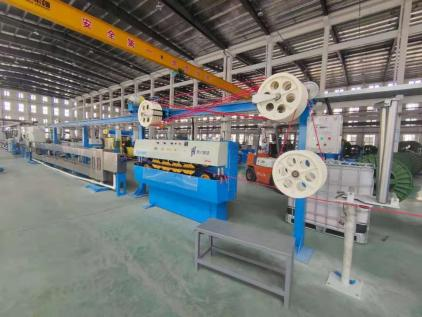

设备组成清单
设备名称 | 规格型号 | 数量 | 备注 |
悬臂式主动放线架 | Φ800～1600m | 1台 | |
储线式舞蹈器 | 1台 | ||
SC-80×25塑料挤出机 | 1套 | ||
烘干上料装置 | 1套 | ||
直角机头 | 1套 | ||
冷却水槽 | 4+16 | 1套 | |
电缆吹干装置 | 1台 | ||
双轮牵引机 | 700 | 1台 | |
履带式牵引机 | TQD-1250 | 1台 | |
卧式储线架 | 1台 | ||
摆臂式收排线机 | 800-1600 | 1台 | |
电气控制、机组同步控制系统 | 1套 | ||
螺杆 | 1支 |
设备技术要求

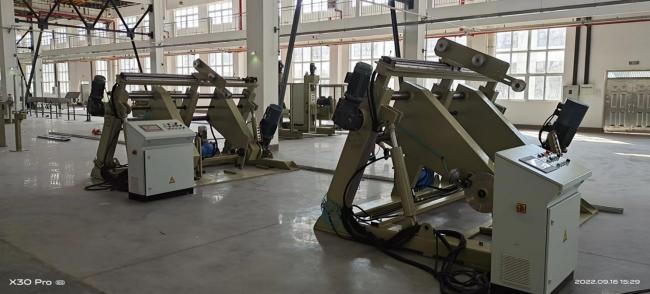

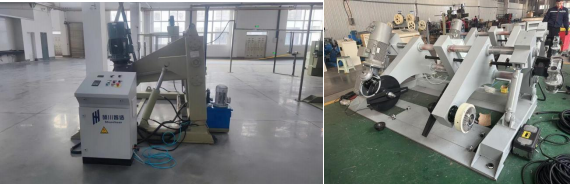

800/1600悬臂式主被动放线架
线盘直径范围： | Φ800～1600m |
适用线盘宽度： | 600～1180mm |
放线速度： | 150m/min |
适用范围： | 5~30mm |
放线电机： | 11Kw智马伺服电机 |
线盘升降液压控制 | 液压控制 |
被动 | 10KG磁粉张力 |
夹紧松开 | 电动控制 |
急停加气动刹车 | |
适用线盘重量： | 6吨 |
电气控制： | 汇川变频器。 |
| |

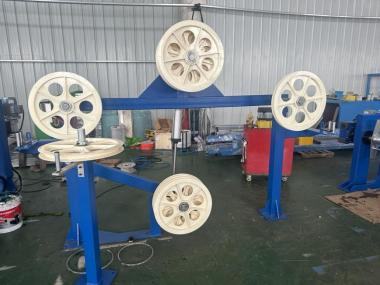

储线式舞蹈器
卧式舞蹈器 | 储线式 |
线缆通过外径 | 5~20 mm |
轮径： | 510(导轮为ABS尼龙) |
中心高 | 1000mm |
张力 | 气动 |
| |
SC-80×26挤出机
螺杆直径： | φ80㎜ | |
长径比： | 26：1 | |
螺杆形式： | BM型螺杆 | |
电机功率： | 90kw智马伺服电机电机 | |
螺杆转速: | 90rpm螺筒外部带散热槽 | |
设备中心高： | 1000㎜ | |
最大出胶量： | 300kg/h±5％（PVC） | |
最大出胶量： | 450kg/h±5% |
|
螺杆材料： | 材质为38CrMoALA。 | |
硬度要求： | 机筒不小于900HV，螺杆不小于840HV，二次渗氮处理，耐腐耐磨。 | |
机身喂料段采用水冷。机身5段加热，每段加热功率是6Kw。加热采用铸铝加热加热，风机冷却，（风机型号DF-5/0.55Kw）； | ||
机筒最高加热温度为300℃,控温精度±2℃。 | ||
250型减速箱变速箱齿轮采用硬面磨齿，压力油强迫润滑 | ||
加装融压传感器 | ||
| ||

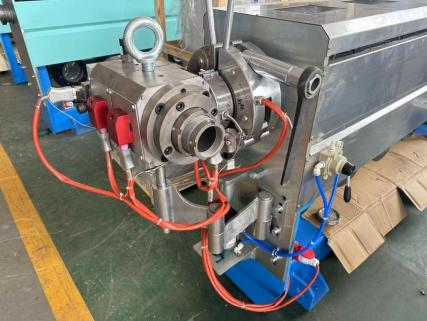

挤出机头
加热方式： | 内加热方式 |
机头挤出外径范围： | φ5～30mm |
配1付模具.低烟无卤分流器 | |
抽真空装置： | 机头处配抽真空装置：旋涡式风机，电机功率1.1kw，1500rpm（旋涡风泵采用无锡中策产品） |
拆装工具一套 | |
| |

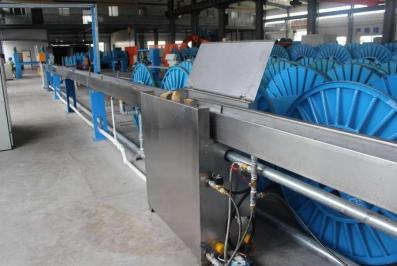

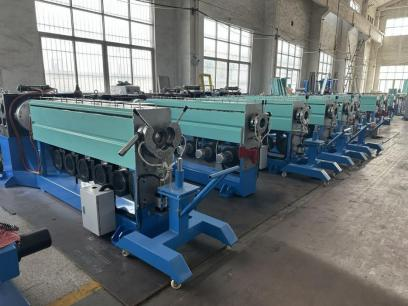

冷却水槽
水槽总长20米，2mm不锈钢板加工制成，材料：304不锈钢. | |
移动温水槽4米，移动距离500㎜，含0.5立方恒温箱 | |
固定冷却水槽总长16m，水槽从水槽侧面进水，水槽有落水口，下水管口有可移动不锈钢滤网，并有控制球阀。 | |
水槽截面积：（220*200㎜）内带有支撑导轮，每节水槽前后需加导轮，全部水槽确保电缆被水浸没。 | |
吹干装置1套 | |
吹干头多头爪式吹干，并置于不锈钢箱体内与水槽接通。 | |
| |
700轮式牵引机
轮式牵引，适合15mm小线挤出， | |
电机功率：5.5KW智马交流伺服电机+编码器 | |
最大牵引速度150米。 | |
轮径:700+600mm | |
| |

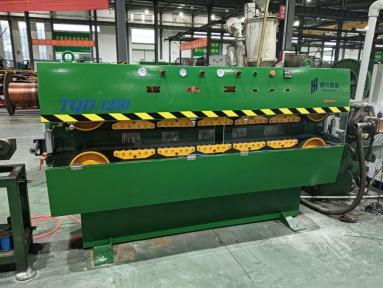

TQD-1250履带式牵引机
采用气压式夹紧线缆，张力恒定，夹紧力在线可调，设有计米器，能即时显示计米长度和线速度；并配有0.25立方的储气罐，避免车间气源不稳定影响牵引机正常工作。 | |
电缆最大外径： | 30mm |
牵引速度： | 120m/min |
| 1250kg |
夹紧长度： | 1500mm |
压紧气缸： | 5对 |
电机功率： | 11kw智马交流伺服电机 |
传动方式： | 伺服电机+减速箱 |
设备中心高 | 1000mm |

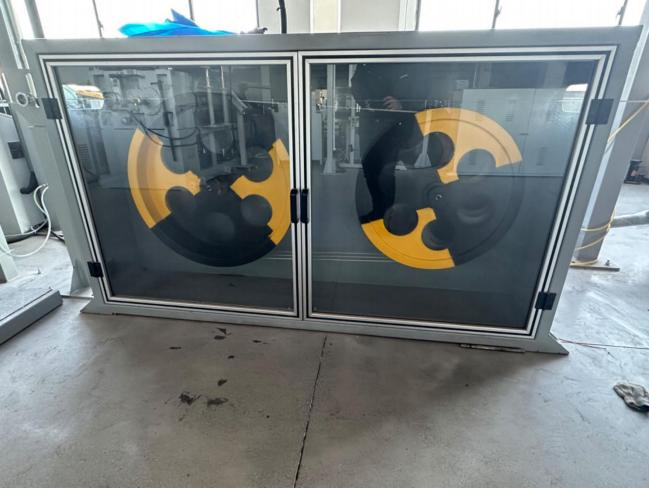

卧式储线架
卧式储线 | |
线缆通过外径 | 4~20 mm |
轮径： | 510(ABS尼龙)6+7片 |
张力 | 40KG磁粉+2.2KW变频张力 |
下先中心高 | 1000mm |
| |
630-1600悬臂式收排线
线盘直径范围： | Φ630～1600m |
适用线盘宽度： | 475～1180mm |
放线速度： | 150m/min |
适用范围： | 5~30mm |
放线电机： | 11Kw智马伺服电机 |
线盘升降 | 液压控制 |
夹紧松开。 | 电动控制 |
急停加气动刹车 | |
排线电机： | 0.75KW汇川伺服电机 |
适用线盘重量： | 6吨 |
电气控制： | 西门子S7-200系列PLC+昆泰10寸触摸屏联合控制。 |
| |
生产线控制系统
整条生产线采用西门子S7-1200PLC+昆泰15寸触摸联合控制，控制：主机、前后牵引可同步联动、可单动；主机可进行挤出量非线性曲线校正。前后牵引可单动可联动. | |
加热： | 机身加热固态继电器，机头加热接触器，温控表日本欧姆龙表或RKC表 |
辅机吹干、水泵等启用、停止控制。 | |
显示： | 设定温度与实际温度；挤塑机主机电流、电压、牵引速度等参数 |
报警： | 驱动故障报警；温度失控报警； |
挤出机组、牵引机的电控分别由各自的控制柜控制； | |
采用彩色触摸屏及手动双模式控制，实现各工艺参数、设备的运行参数和工作状态的显示、设定和控制。 | |
配智能电表 | |
电柜带空调 | |
配以太网接口 | |
变频调速器: | 汇川 |
温度表 | 日本欧姆龙或RKC |
大屏显示器 | 显示线速度、线径等信息方便操作工观察 |
