主要技术参数
用途 | 该机组适用于PVC、HFFR、PE、TPE、TPU、色母料等材料原材料制品的绝缘和护套层包覆。 |
使用材料 | 硅陶瓷成型橡胶，PVC |
进线直径 | Ф0.5mm—Ф4.5mm |
绝缘厚度 | Ф0.1 mm—Ф1.5mm |
出线直径 | Ф0.7 mm—Ф7.5mm |
设计生产速度 | 200米/分 |
PVC挤出量 | 300KG/H |
放线盘 | Ф400-630mm |
收线盘 | Ф500-800mm |
最大牵引力 | 1250KG |
设备方向 | ¨左手机 （右放左收） ¨右手机（左放右收） |
设备颜色 | 主体5015蓝色 电箱7035 |
电气配置
电机： | 中国西门子或者皖南； |
变频器： | 汇川MD500系列； |
触摸屏： | 10寸汇川 |
温控表： | RKC |
电器： | 所有低压电器采用施耐德正泰品牌； |
轴承： | 日本NSK或中国哈瓦洛。 |
PLC: | 汇川 |

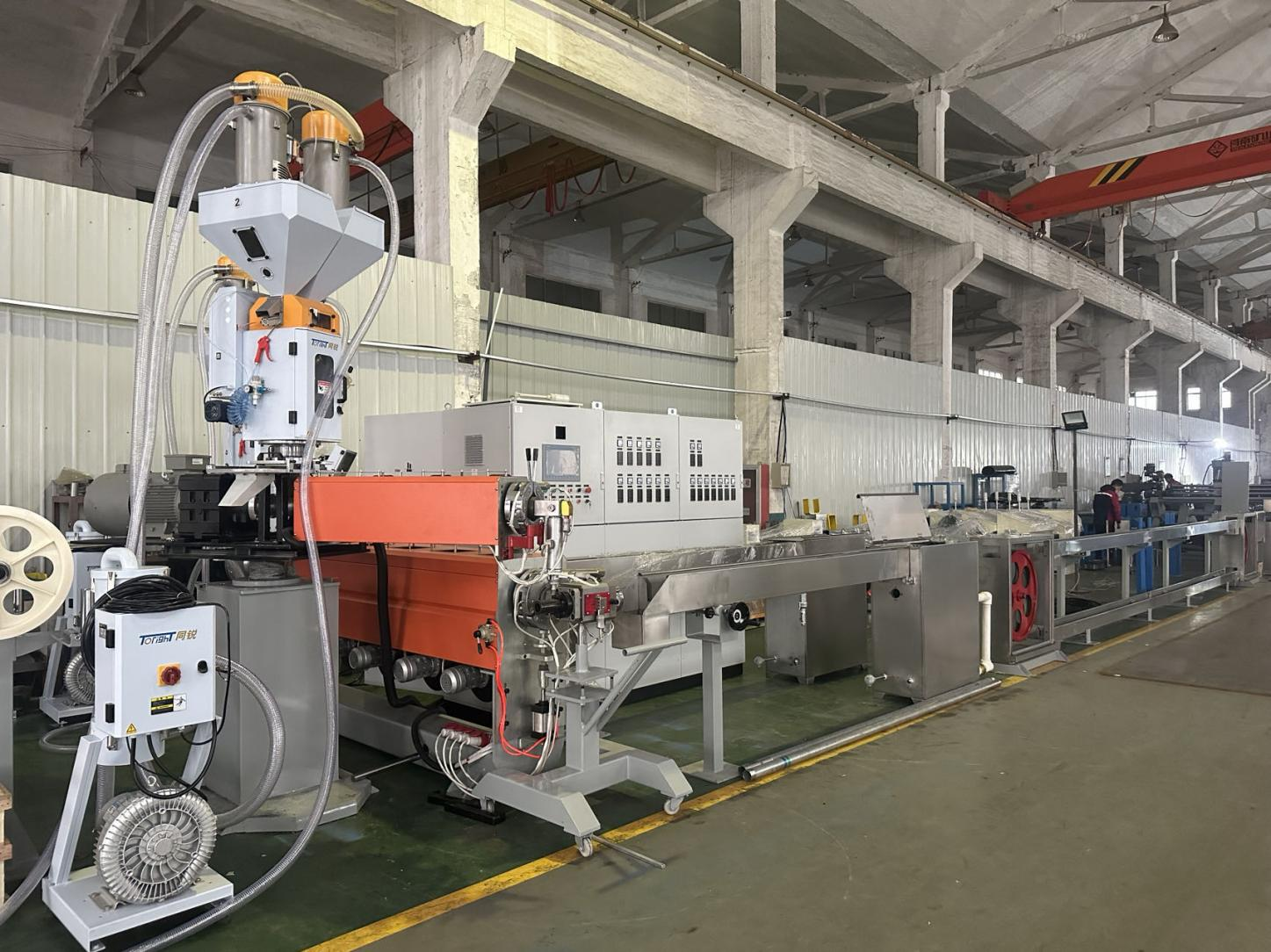

设备基本配置
设备名称 | 名称 | 数量 | 备注 |
摆臂式主动放线架 | 500-630 | 1台 | |
舞蹈器 | 1台 | ||
五轮整直台 | 2+3轮 | 1台 | |
90挤出主机 | 90*26 | 1台 | |
烘干上料 | 150KG+800G | 1套 | |
45注条机 | 1台 | ||
双色机头 | 1台 | ||
抽真空 | 1套 | ||
双头色母料机 | SCM-16 | 1台 | |
前置移动水槽 | 4米 | 1套 | |
单层冷却水槽 | 12米 | 1套 | |
吹干器 | 1台 | ||
计米器 | 1台 | ||
测径仪 | 3025 | 1台 | |
火花机 | 15KV | 1台 | |
双轮引取机 | 600+700 | 1台 | |
卧式储线架 | 300型 | 1台 | |
双盘收线机 | 500-800 | 1台 | |
电气同步控制系统 | 1套 |
设备技术说明：

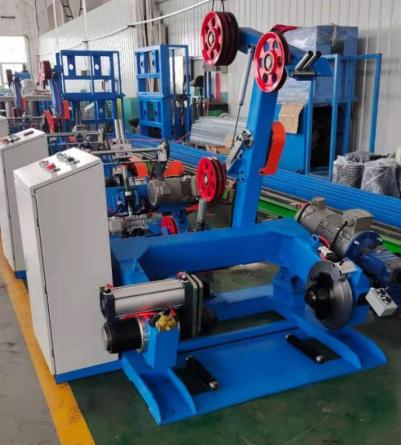

500/630主动放线机
放线形式：（主动） | 摆臂式 |
线盘直径范围 | Φ500mm－Φ630mm |
顶针及拨销规格 | Φ56/Φ125/mm |
线盘载重： | 0.8T |
适用线缆规格： | Φ0.5～Φ4mm |
升降 | 电动 |
放线张力 | 气动 |
夹紧 | 气动 |
放线动力 | 5.5KW |
刹车 | 气动 |
| |
舞蹈器
张力 | 气动 |
舞蹈轮 | 200mmA |
控制放线速度 | 位移传感器 |
| |

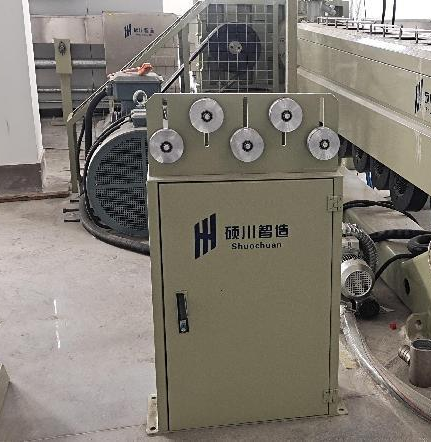

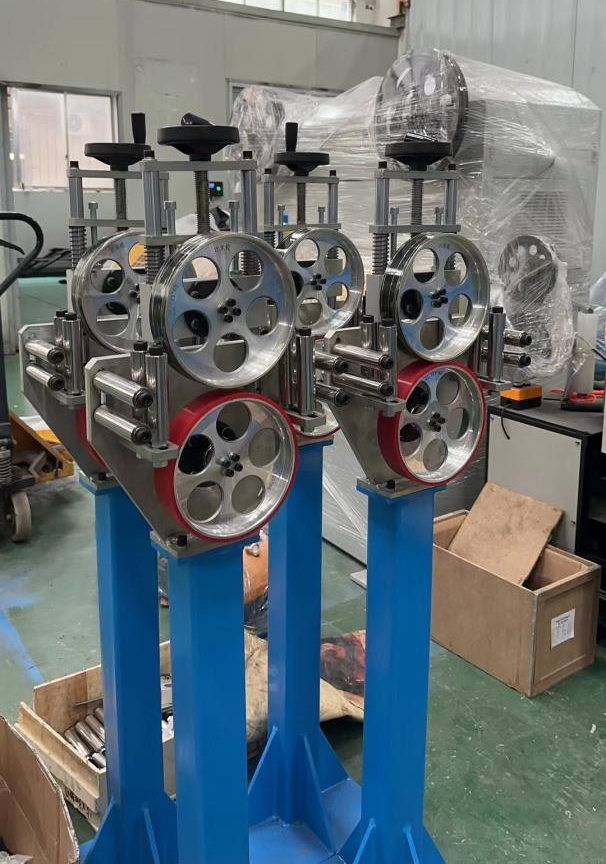

五轮式校直台
形式 | 工具箱式 |
校直轮 | 上2个，下3个，轮径80mm |
校直调节 | 手动调节 |
轮槽 | 2个8mm槽 |
| |

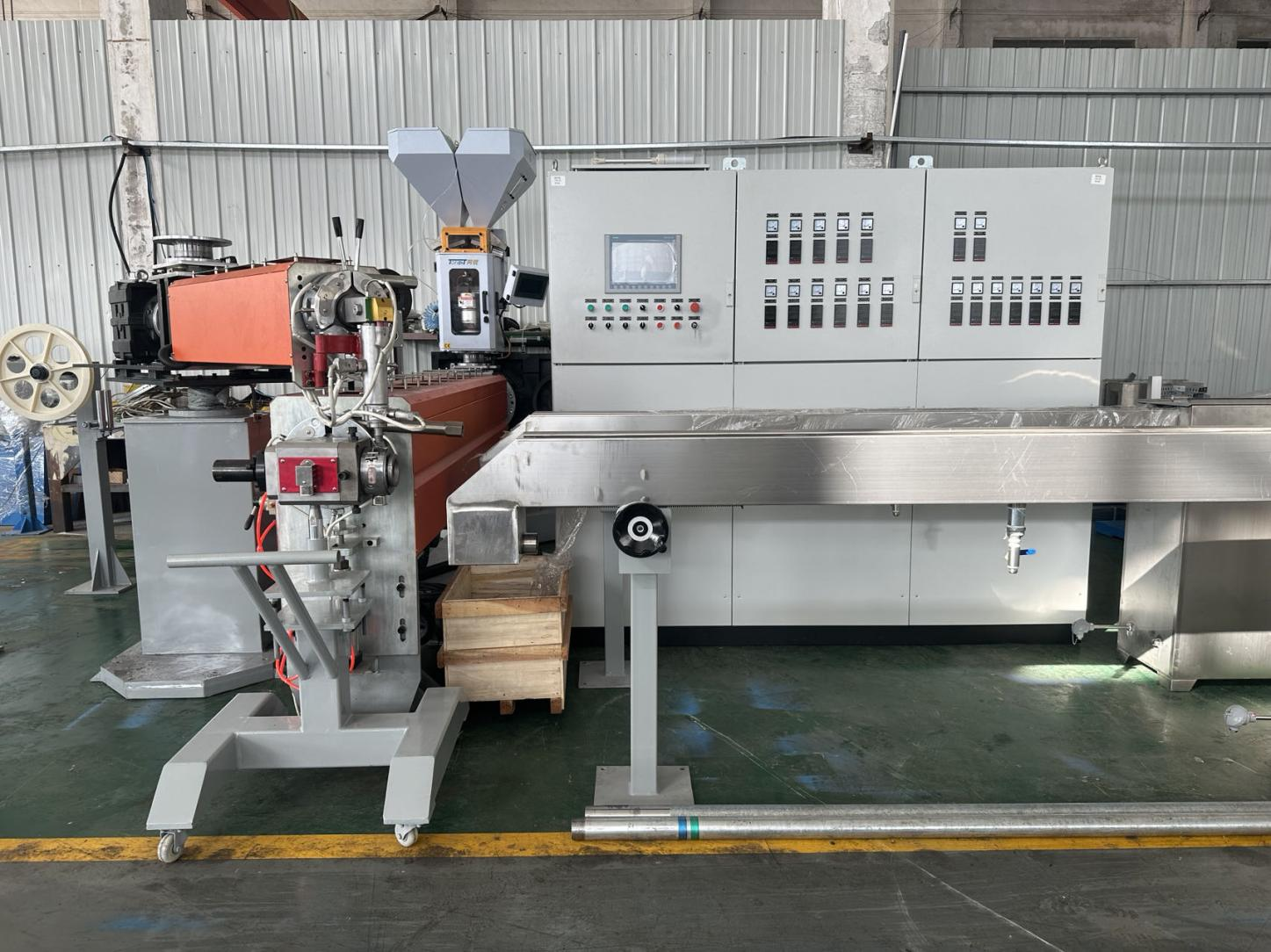

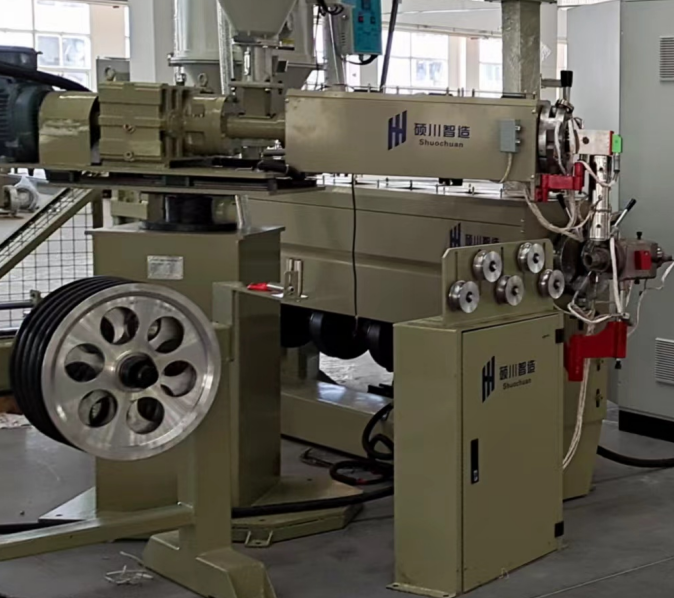

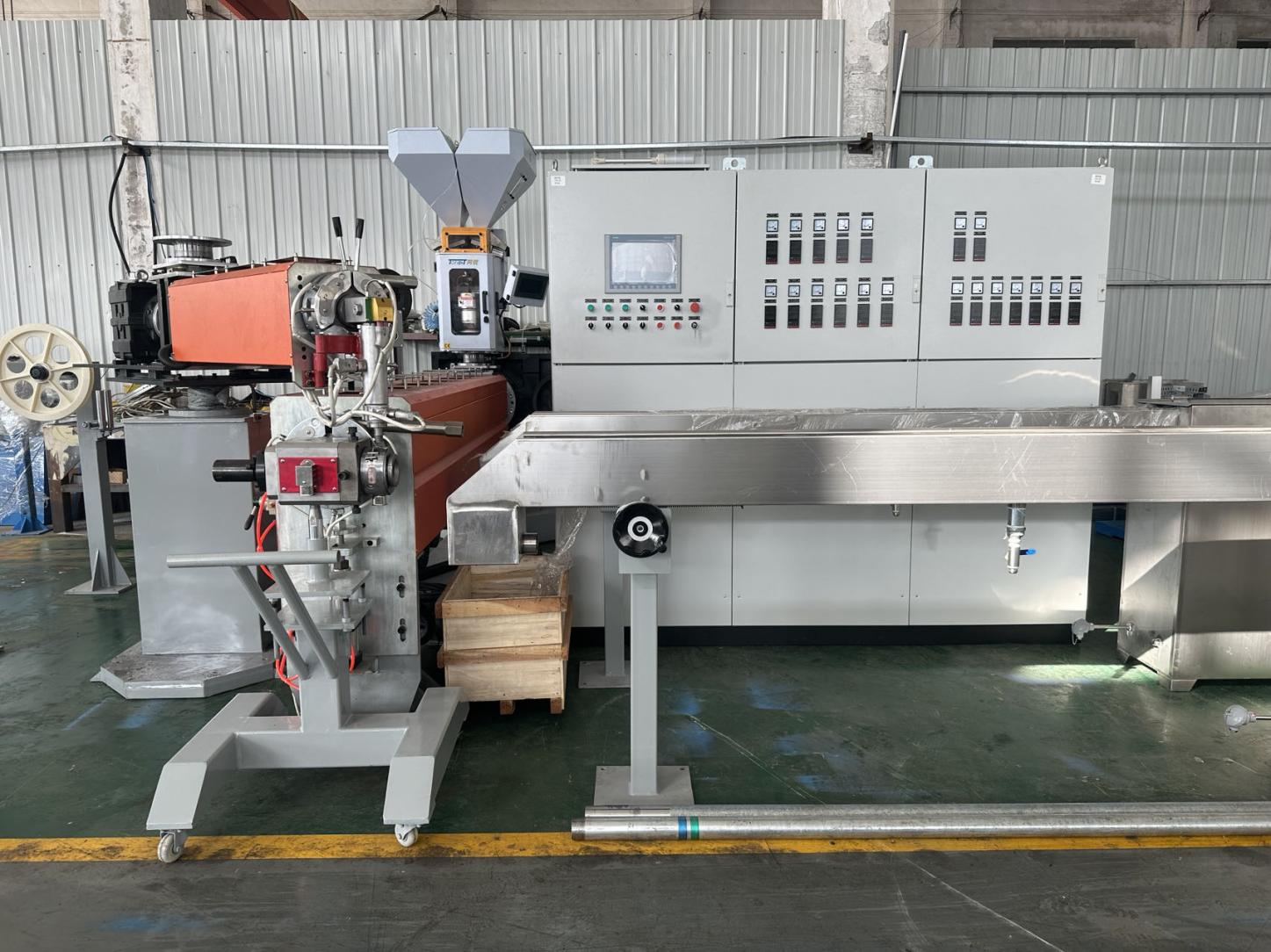

90挤出机
减速机 | 常州250型，带冷却器 |
螺杆螺桶材料 | 38CrMoAl优质合金钢制造，HV>940 |
PVC螺杆 | 挤出量：300KG/h |
螺杆连接方式 | 矩形花键 |
电机功率 | 90KW电机 |
螺杆转速 | 0-70RPM/min |
加热 | 机身5段/380V铸铝。 机夹，机头4段 |
机身冷却 | 5只/550W风机 其他地方自然冷却 |
安全罩壳 | 喷塑 |
螺杆拆卸 | 顶锥一只 |
夹紧 | 3片圆弧式，内加热 |
水冷 | 螺桶进料端和减速机 |
上料装置 | 分体式800型 带断料报警 |
烘干装置 | 150KG 带观察窗 |
| |
45挤出附机（与90主机45度摆放）色条出
减速机 | 133型 |
螺杆螺桶材料 | 38CrMoAl优质合金钢制造，HV>940 |
PVC螺杆 | 挤出量：50KG/h |
螺杆连接方式 | 矩形花键 |
电机功率 | 11KW电机标准配置 |
螺杆转速 | 100RPM/min |
加热 | 机身3段/380V铸铝。 机夹，机头4段 |
机身冷却 | 3只/180W风机 其他地方自然冷却 |
安全罩壳 | 喷塑 |
螺杆拆卸 | 顶锥一只 |
夹紧 | 3片圆弧式，内加热 |
水冷 | 螺桶进料端和减速机 |
前后移动 | 手动 |
压力传感器 | 显示及保护主机 |
传动方式 | 直连 |
上料装置 | 分体式300型 带断料报警 |
烘干装置 | 25KG 带观察窗 |
| |

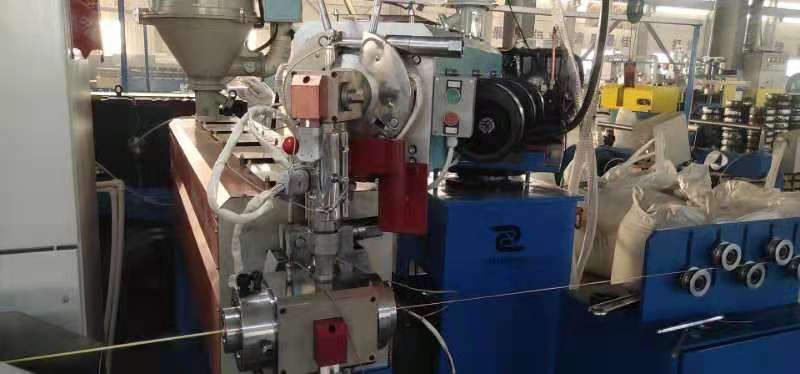

可调双色机头
机头形式 | 微调偏式 |
机头加热 | 内加热 |
机头材料 | S136 |
结构 | 双色结构 |
注条比例： | 大于30％ |
| |

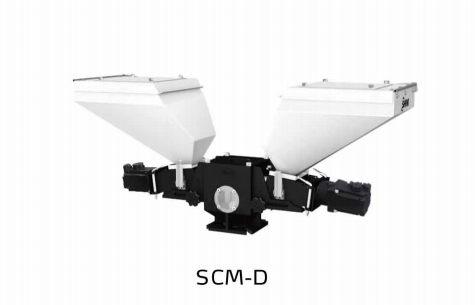

色母料机
形式： | SCM-16 |
进料管直径： | 16mm |
容量： | 10 L |
电机： | 0.06kW |
输送能力： | 0.5-30 kg/h |
控制 | 通过单独单元进行控制，具有根据挤出机转速变动进行协同变动送色母料功能 |
| |
4米移动水槽
第一段长度 | 4米 |
移动长度 | 0.5米 |
材料 | S304不锈钢 |
材料厚度 | 2mm |
出线端带水箱 | 中间尼龙拖轮高度可调、 |
水槽尺寸 | 280x300mm |
| |

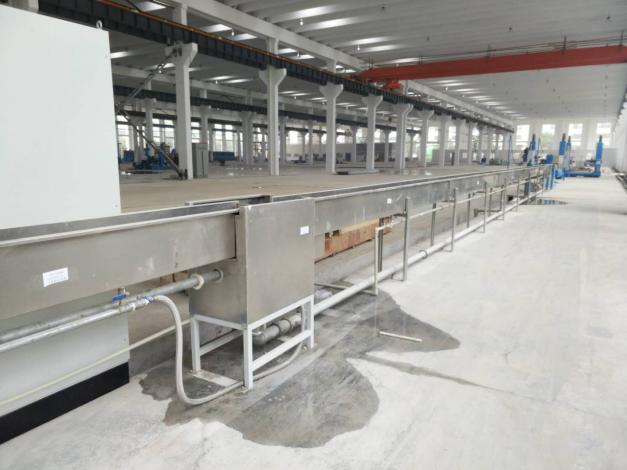

12米不锈钢主冷却水槽
第二段长度 | 12米 3段连接 |
材料 | S304不锈钢 |
材料厚度 | 2mm |
出线端吹干箱 | 4KW吹干风泵 |
水槽尺寸 | 300x280mm |
吹干箱 | 内层增加隔音棉，防止噪音大 |
| |

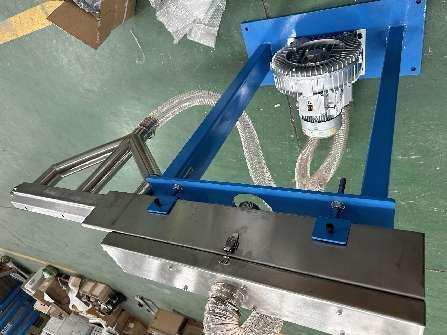

吹干器
吹干 | 集束式吹干器，采用压缩空气吹干。 |
| |
双轮引取机
适用电缆最大外径： | 25mm |
双轮牵引 | 轮槽宽度30mm |
轮子直径： | 700+600mm |
驱动电机： | 7.5KW |
护罩： | S304不锈钢 |
线速度 | 200米/min |
| |

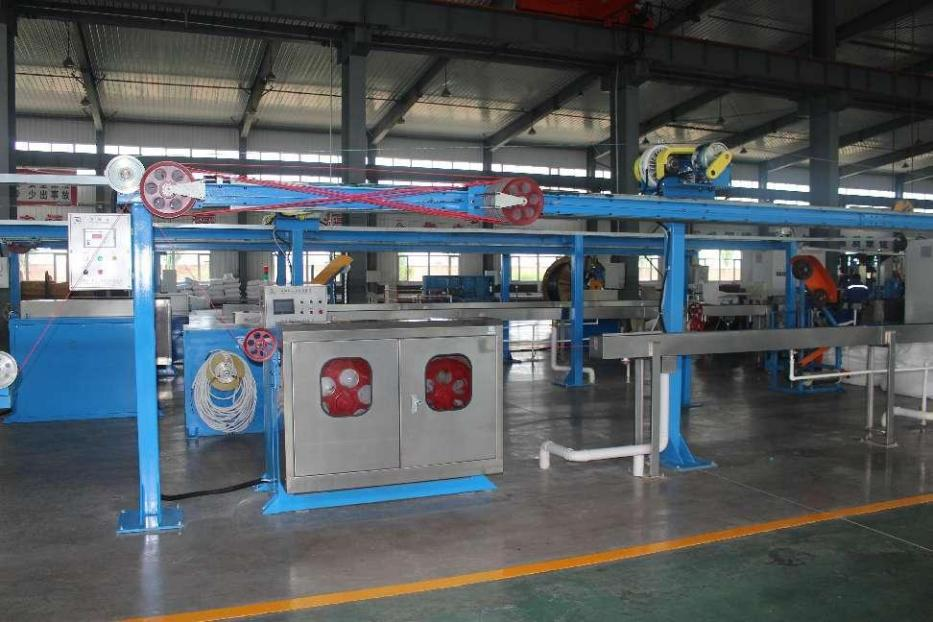

12米卧式储线架
机型： | 卧式储线： |
轨道构造： | 采用H型钢+中碳方钢条调质处理 |
轨道长度： | 约12M。 |
储线量： | 约200M |
储线轮： | ￠500mm，U形9/10沟，ABS尼龙 |
变位讯号检出： | 位移传感器控制。 |
储线： | 40KG磁粉马达+减速机储线控制 |
追踪 | 自动追踪回馈控制收线机之线速 |
| |
计米器
上轮 | 上轮陶瓷，计米轮耐磨 |
下轮 | 下轮PU胶，防止压坏线缆 |
调节 | 上下可调。 |
编码器： | 计米精准3‰ |
| |

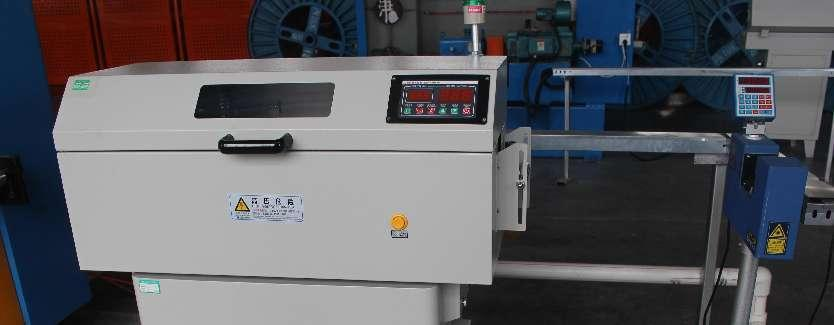

测径仪
测量范围 | 0.1-25mm |
测量度 | ±0.0002mm |
分辨力 | 0.001mm |
尺寸 | 290*66*170 |
重量 | 5KG |
| |
工频火花机
测量范围 | 1.0-50mm |
检测电压 | 0-15KV |
测量度 | ±0.01mm |
走线中心高 | 1m |
| |

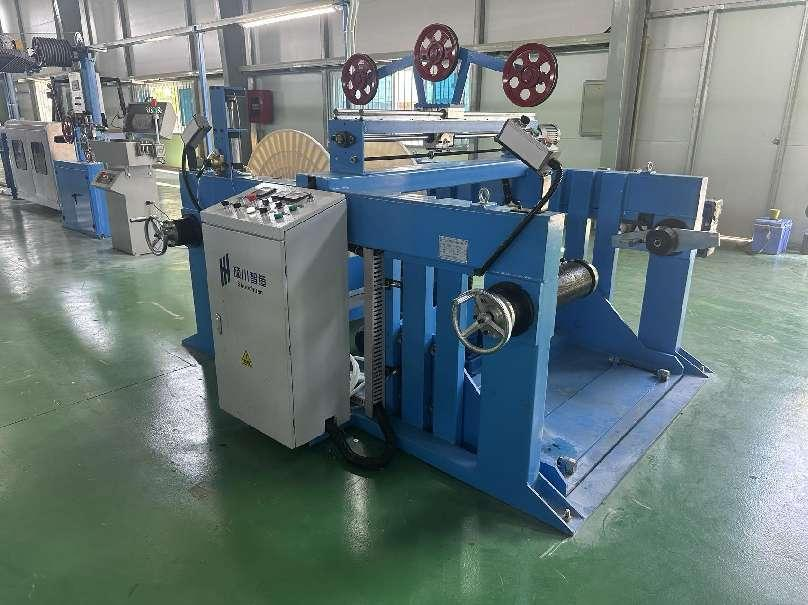

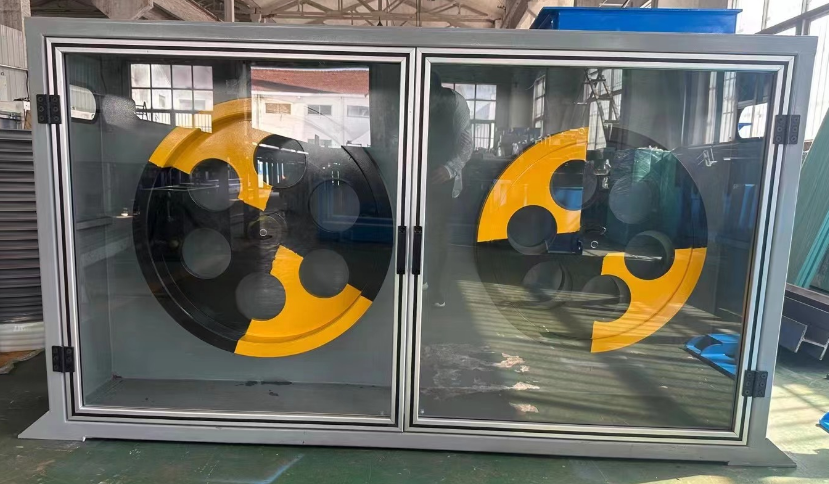

800悬臂式双盘收排线机
线规 | 3—20mm软线 ； |
收线速度 | 350m/min |
线盘规格 | 500-800盘通用（PND机用线盘） |
收线中心高度 | 1000mm |
刹车 | 气动 |
电机功率 | 5.5KW |
线盘顶卸方式 | 气动加紧 |
线盘升降方式 | 电动 |
排线 | 40光杆排线器 |
顶尖 | 采用符合线盘的单独顶尖 |
记米 | 记米减速，声光报警，到米停机等功能。 |
| |

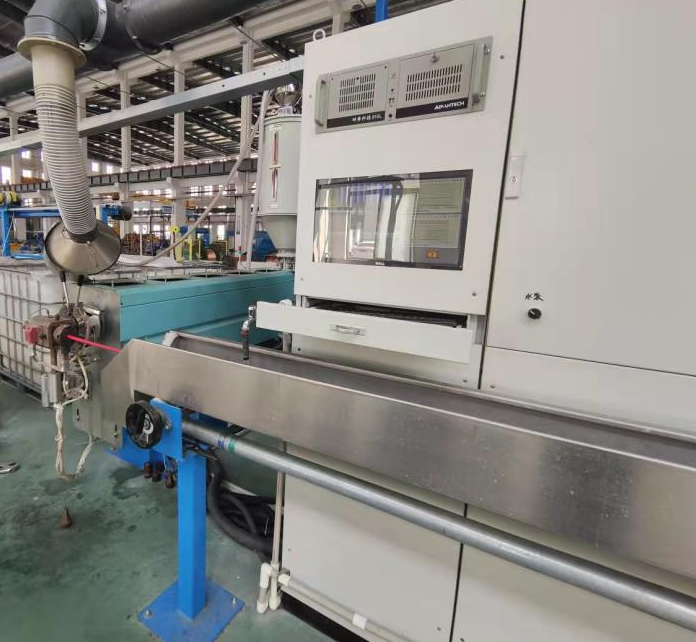

电气同步控制系统
触摸品 | 整机采用10寸汇川触摸屏操作，汇川PLC控制，操作系统设计合理可靠。 |
显示 | 触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米、线径等显示功能 |
控制面板 | 控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能 |
同步控制 | 整机在联动升速过程中同步控制要好，线径能自动跟踪控制， |
温控仪 | 加热温控仪采用RKC控制 |
温控开关 | 程序中具有未到温不能启动功能 |
低压电器 | 低压电器正泰+施耐德 |
| |
备件：
加热器： | 每个型号1个 |
热电偶： | 每个型号1个 |
保险丝： | 1个 |
试机模具 | 1套 |
工具箱 | （专用工具一套） |
