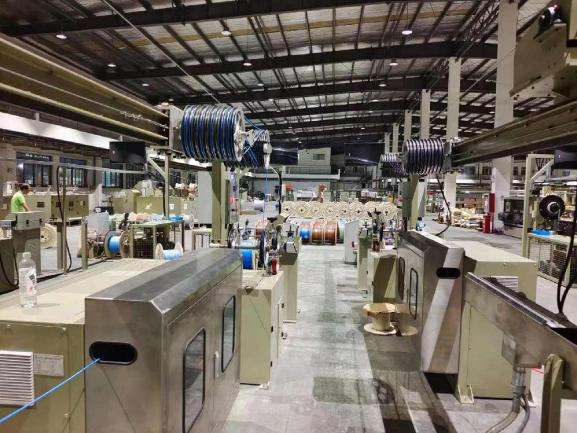

80+45绝缘挤出生产线

适用线径

最大Φ25mm

最大挤出量：

 250kg/h（PVC）

设计线速度

300m/min

放线盘

630mm-1250mm

收线盘

800mm-1250mm

方向

左手机面向设备，由右边进线，左边收线）或客户选择

设备颜色

主体5015蓝色，电箱7035灰色或客户选择

PLC

汇川

变频器

汇川

低压电器

施耐德正泰

温控表

汇邦

变频电机

ZGABB

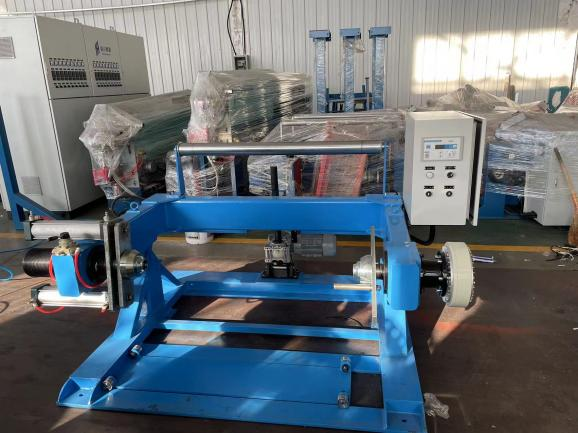

摆臂式被动放线机

630-1250

1

五轮校直台

1

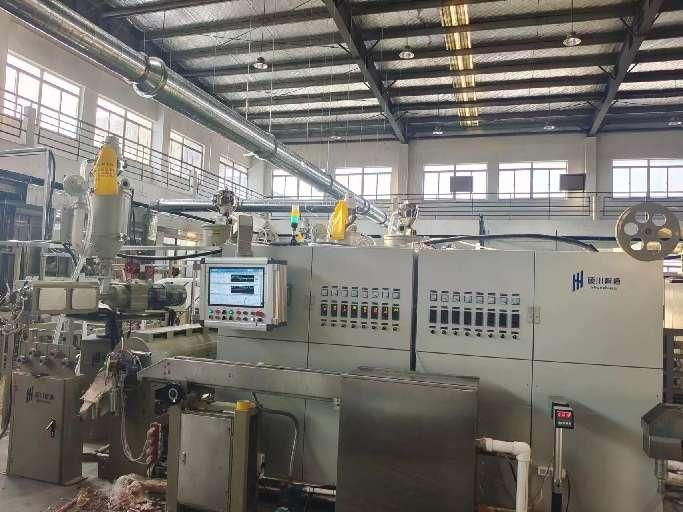

Ф80挤出机（PVC）

80/26

1

Ф45挤出机（PVC）

45/26

1

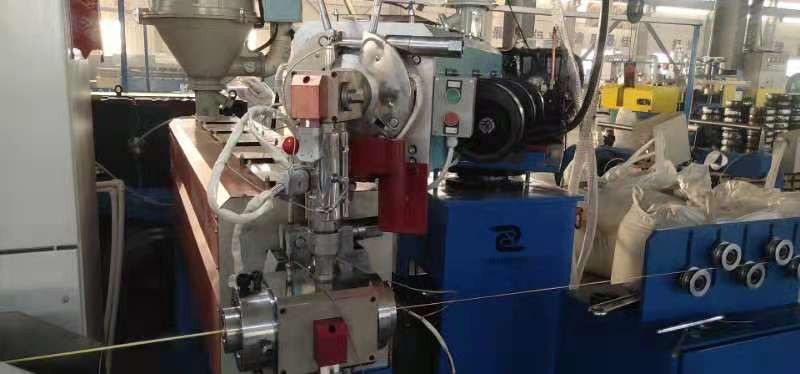

可调机头

25mm

1

烘干上料装置

2

前置水槽

4米

1

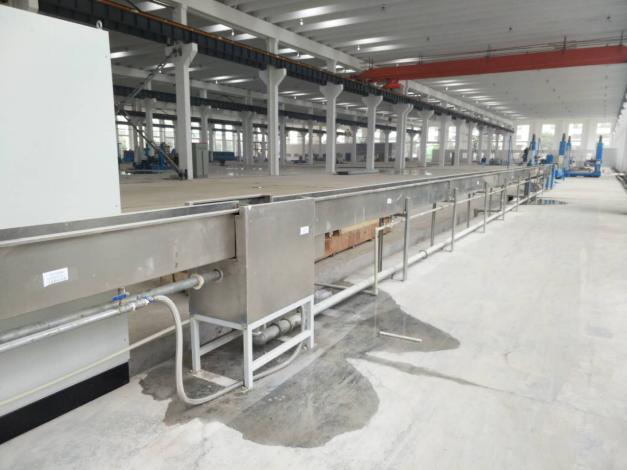

单层冷却水槽

12米

1

吹干箱

1

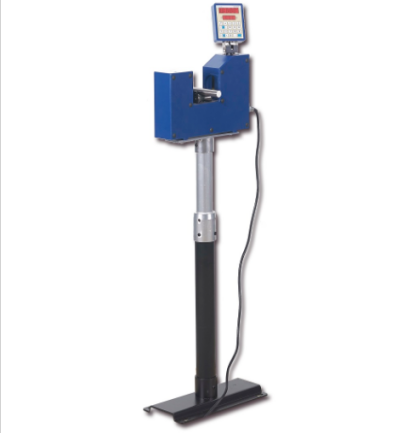

外径测试仪

QY-3040

1

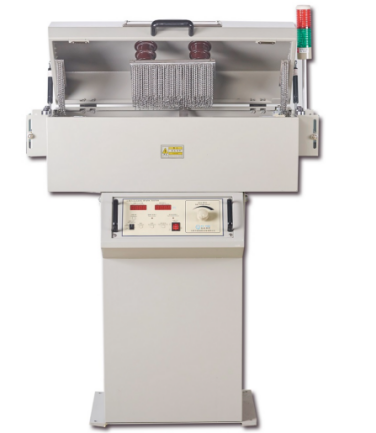

工频火花机

QY-25kv

1

计米装置

1

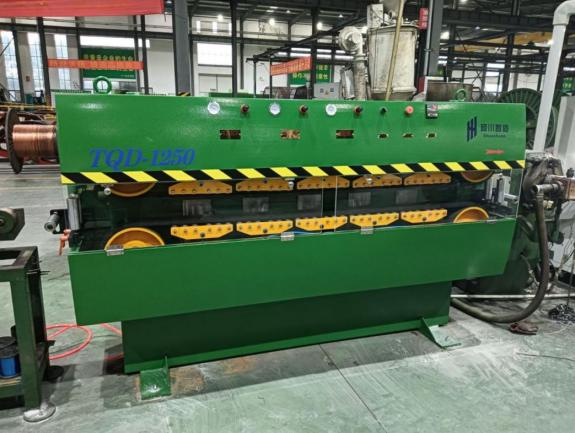

履带牵引机

TQD-1250

1

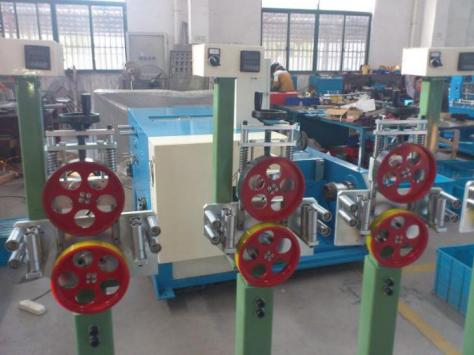

12米储线架

1

摆臂收排机

800-1250

1

电气控制系统

1

大截面成圈机

1

线盘宽度

盘宽  标准线盘

顶尖直径

56-80-125台阶式

线缆直径

4mm----20mm(根据要求）

放线形式

10KG磁粉张力

线盘最大重量

3T

升降电机功率

1.1KW

线盘升降速度

电动升降，

夹紧

气动夹紧

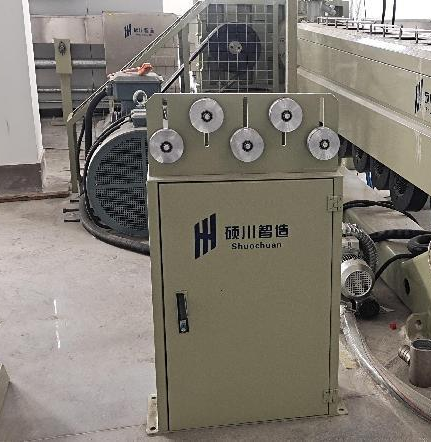

导线滚筒

出线带滚筒，上出线

轮槽

采用大小轮槽：适应不同线径。1小1大

柜体

工具箱式

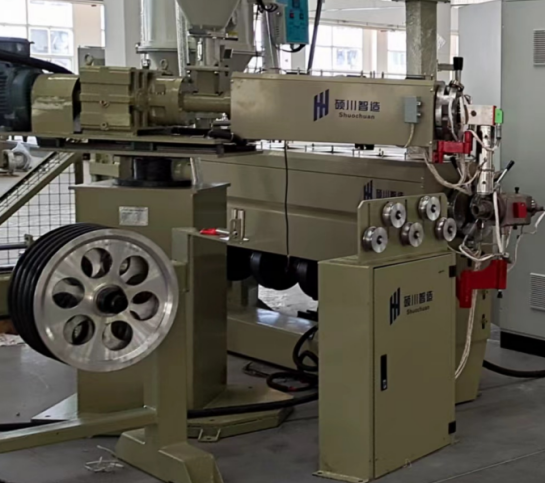

变频电机功率

75KW

螺杆转速

110

机身加热

5

加热电压

380V

加热方式

铸铝

加热段数

8

冷却方式

风冷

冷却风机

5*370W

机筒螺杆材料

38CrMoAl优质合金钢制造，HV>900

机筒进料口冷却

水冷

传动方式

皮带

螺杆键槽形状

花键

3片锁定电压

220V

烘干上料

75KG 干燥，800G1.5KW吸料

压力传感器

无

螺杆螺桶材料

38CrMoAl优质合金钢制造，HV>840

螺杆连接方式

矩形花键

电机功率

11KW电机

螺杆转速

120RPM/min

加热

机身3段/380V铸铝。  机夹，机头4段

机身冷却

3只/180W风机  其他地方自然冷却

安全罩壳

喷塑

螺杆拆卸

顶锥一只

夹紧

3片圆弧式，内加热

水冷

螺桶进料端和减速机

前后移动

手动

传动方式

直连

烘干上料

25KG干燥，300G吸料

机头加热

内加热

机头材料

S136

结构

双色结构

注条比例

大于30％

最大线径

25mm

移动长度

0.5米

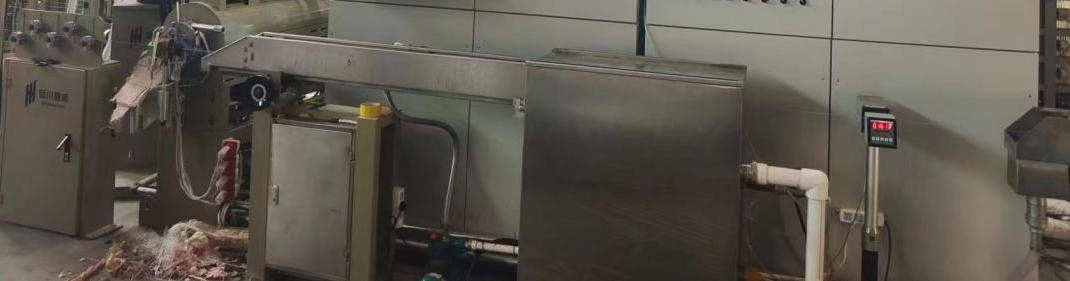

材料

S304不锈钢

材料厚度

2mm

出线端带水箱

中间尼龙拖轮高度可调、

水槽尺寸

180*200mm

吹干

内部配有尼龙吹干头，带消音棉隔音

材料

S304不锈钢

材料厚度

2mm

出线端吹干箱

高效吹干器

水槽尺寸

200*200mm

隔音

内层增加隔音棉，防止噪音大，万向节吹干

测量范围

0.5-40mm

测量精度

±0.003mm

分辨率

0.001mm

安装位置

外径测控仪既可安装在冷却水槽之前，也可以安装在水槽之后

特点

特点:不但拥有远程显示功能，还具备有数字接口：RS485/232;直径量输出：0-10V；PID控制量输出：±0.1~2.1V；超差报警输出电压（12V），最大远距离可达300米。

电源频率：

50±2Hz

输入功率：

120VA

环境温度：

-10～45℃

相对湿度：

小于85%(无凝结水)

击穿灵敏度：

I=600±50uA，t≤0.005s

受检线最大移动速度：

1000/min

走线中心高

1m

检测外径

2.0-90mm

最大牵引力：

1250kg

牵引速度：

2.3～120m/min

履带接触长度：

1200mm

履带规格：

 16×90×4183mm

电机功率：

 YVP132M-5.5kw 永磁伺服

电机转速：

 1500rpm

气缸对数：

 5对

线缆中心高度：

 1000mm

外形尺寸：

2400mm×1000mm×1600mm

移动装置

皮带带3个R槽。可手动移动对大小槽。

轨道构造：

采用H型钢+中碳方钢条调质处理

轨道长度：

约12M。

储线量：

约240M

储线轮：

￠300mm，U形10/11沟，铝轮，阳极硬化处理 。

变位信号检出：

位移传感器控制。代替电位器。

储线：

20KG磁粉+1.5KW马达+减速机总线控制

自动追踪回馈

自动追踪回馈控制给线机之线速

下轮

下轮PU胶，防止压坏线缆

调节

上下可调。

编码器：

计米精准3‰

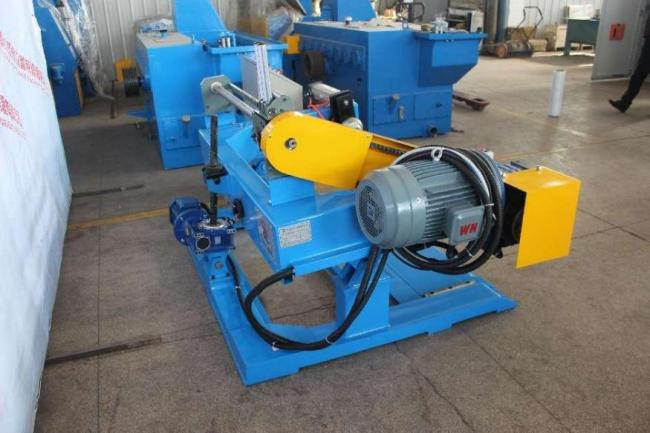

升降方式:

电动升降

顶轴方式:

气动夹紧

排线方式:

40光杆

收线电机:

7.5kw

收线速度

300m/min（1250线盘）

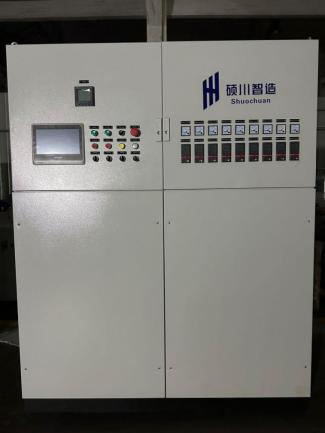

显示

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米、线径等显示功能

控制面板

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能

同步控制

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，

温控仪

加热温控仪采用汇邦控制

温控开关

程序中具有未到温不能启动功能

低压电器

低压电器正泰+施耐德

温度段数

机身5段380V  机头2段220V

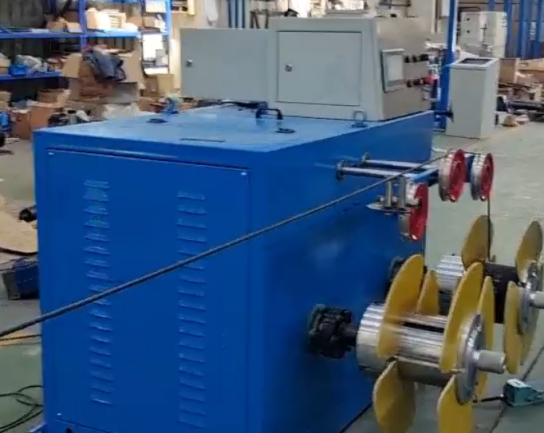

排 线 方 式:

750W伺服滚珠丝杆排线+导杆排线。

主 机 转 速：

150转/分。

控 制 系 统:

微电脑芯片自动运算，计米精确。

驱 动 功 率：

主机5.5kw;，…………品牌：皖南

变频5.5KW …………品牌：汇川

成  圈  盘:

成圈盘尺寸①：外径ψ800  mm/Max.ㄨ内径ψ 200正负5  mmㄨ高度 150-300   mm     1个  ，挡板多配800mm一副三片

电 器 控 制:

采用可编程西门子PLC+10昆仑通态寸触摸屏控制器进行自动控制，主要运行参数自动跟踪显示。

到米停机

设定米数，米到自动停机选择，断线停机选择。

 开关、按钮、指示灯………………台湾天德

 中间继电器………………日本欧姆龙

捆扎次数：

3次
