放线线机形式： | 上置龙门地轨式； |
线盘直径范围： | Φ800－Φ1600mm； |
适用线盘宽度： | 650－1180mm； |
线盘孔径： | Φ56/Φ80/mm； |
线盘载重： | 5T； |
适用线缆规格： | 圆线：Φ7.0～Φ20mm； |
放线线速度： | 10-130m/min |
放线电机： | 变频电机-5.5KW,1500rpm |
放线控制器： | 汇川变频系列控制器 |
放线螺伞齿轮箱： | BGYK151三档螺伞齿轮箱13-29.9-69.08 |
安装方式： | 收线电机减速机安装方式：电机C式皮带传动 |
行走减速机电机： | BWED110-23*17-1.1KW |
行走控制： | 普通对中 |
升降减速机电机： | BLD10-35- 0.75kw 2台 |
夹紧减速机电机： | Y90B5-6-1.1kw， |
电源电压： | 380V，三相五线制，50Hz，单相220V |
速度同步： | 速度同步信号输入点 |
品牌： | PLC-Siemens SMART200; 触摸屏昆仑通态7寸物联网屏，低压施耐德 |
对中方式 | 对中器1台 |
地轨 | 带扁铁地轨3.5米2支（配好内膨胀螺丝） |

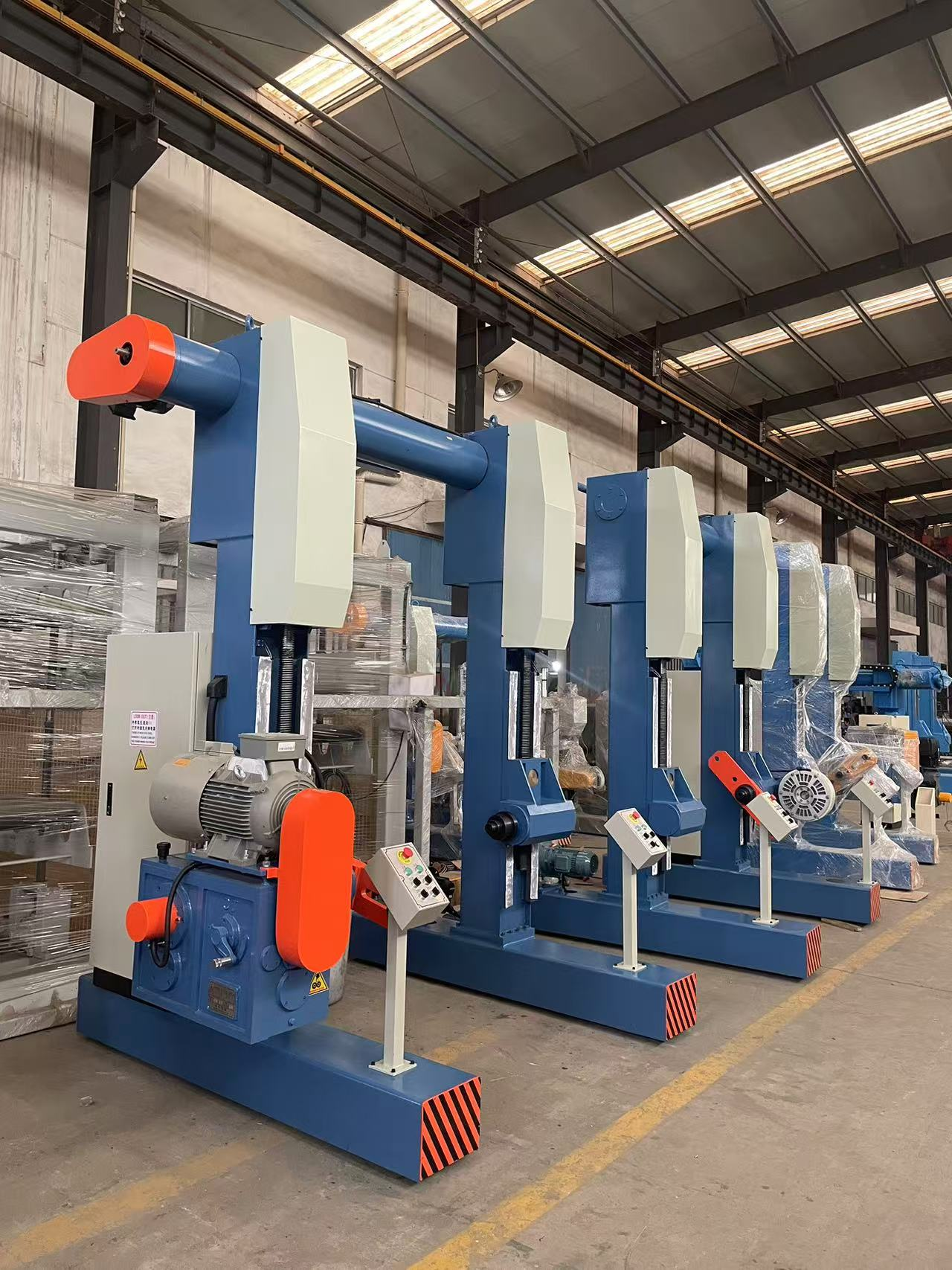

龙门地轨行走式、上置套管式结构，龙门架采用折弯焊接而成；线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电气双重保护装置；线盘夹紧通过电机减速实现，并设有夹紧过载保护。放线电机为变频电机，经螺伞齿轮箱驱动线盘主轴转动。由变频控制器控制放线电机，普通对中器对中，放线采用摆杆反馈，速度控制方式来实现，主机采用西门子PLC管理，提供与需方主控柜连接通道和有关信号 |
