一、设备用途
设备用于中压电缆铜带屏蔽工序。 |
二、主要技术参数
最大缆芯直径 | Φ80mm |
铜带头最高转速 | 800r/min |
铜带屏蔽节距 | 无级可调 |
绕包头最高转速 | 800r/min |
绕包节距 | 无级可调 |
最大牵引力 | 1600kg |
最大牵引线速度 | 50m/min |
收线盘规格 | PN1000～PN2500 |
同心式绕包电机 | 11kW(交流变频电机) |
牵引电机 | 11kW(交流变频电机) |
设备中心高 | 1000mm |
三、设备组成
名称 | 规格型号 | 数量 | 备注 |
同心式绕包头 | Φ600 | 3套 | 2套铜带，1套半导电带 |
机械电子计米器 | 1套 | ||
平皮带牵引机 | 1600kg | 1套 | |
龙门式收排线架 | Φ2500 | 1套 | |
电气控制系统 | 1套 |
四、主要部件结构
Φ600同心式绕包头（铜带）*2
带盘规格 | |
盘径×孔径×带宽 | Φ600×Φ212×(20～60)mm |
可储带盘数量 | 6盘 |
转动体最高转速 | 800r/min |
包带节距 | 无级可调 |
铜带厚度 | 0.05～0.15mm |
绕包电机 | 11kW(交流变频电机) |
包带张力 | 2～15kg |
包带材料为铜带。 | |
结构形式为同心式，交流变频电机单独驱动,变频控制,具有左右向旋转功能。 | |
包带张力磁滞控制，张力大小不停机手动调节。包带张力采用伺服控制，伺服品牌汇川。 | |
采用气动刹车装置。 | |
具有断带停车功能。 | |
防护罩采用整体推拉式结构。 | |
储带架需要有翻转功能（整体上带），且能稳定，在高速旋转的状态下，不晃动。 | |
储带架需要有翻转功能(整体上带),翻转采用电动形式,储带杆长度500mm,且能稳定，在高速旋转的状态下，不晃动。 |
Φ600同心式绕包头（半导体电带）*1
带盘规格 | |
盘径x孔径x带宽 | Ф600xФ(150-220)x(20~60)mm |
可储带盘数量 | 6盘 |
转动体最高转速 | 800r/min |
包带节距 | 无级可调 |
半导体电带厚度 | 0.3mm |
绕包电机 | 11kW(交流变频电机) |
包带张力 | 2～15kg |
包带材料为半导体电带。 | |
结构形式为同心式，交流变频电机单独驱动,变频控制,具有左右向旋转功能。 | |
包带张力磁滞控制，张力大小不停机手动调节。包带张力采用伺服控制，伺服品牌汇川。 | |
采用气动刹车装置。 | |
具有断带停车功能。 | |
防护罩采用整体推拉式结构 |
机械电子计米器
计米轮圆周长 | 500mm |
最大计米长度 | 9999m |
计米精度 | 3‰ |
双轮结构，卧式安装；两只压紧轮处带有缓冲弹簧，具有自动对中功能，进出线均有导线辊。 | |
具有机械计米和电子计米功能。 | |

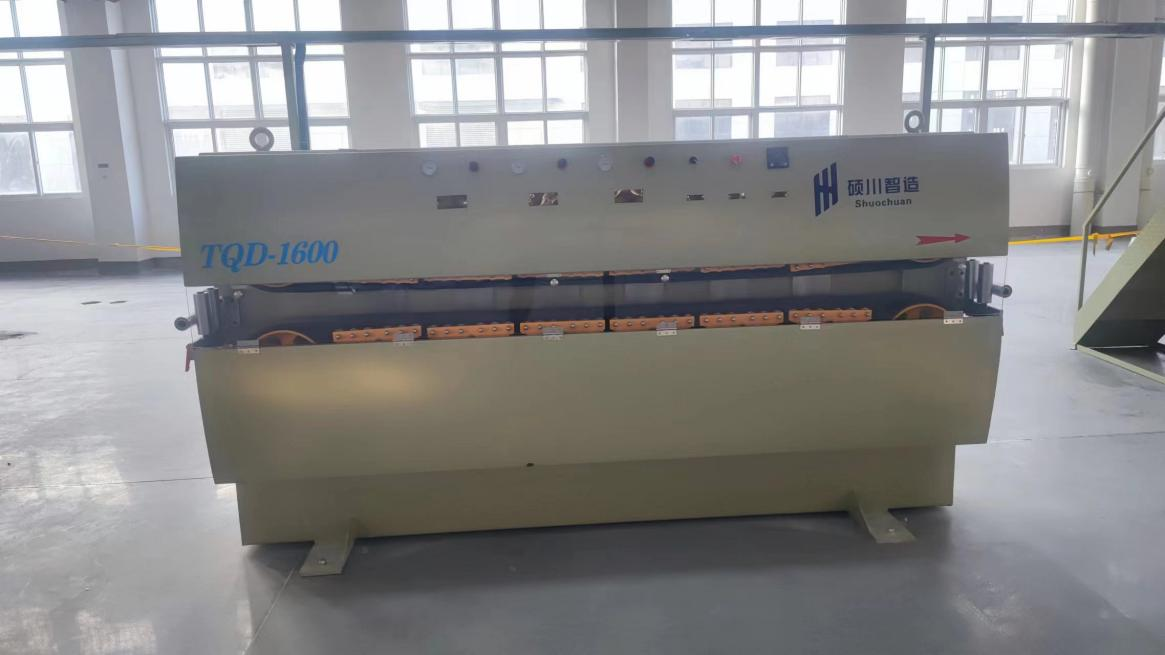

1600kg平皮带牵引机
适用线缆外径 | Φ5～Φ120mm |
最大牵引力 | 1600kg |
最大牵引线速度 | （50m/min） |
履带接触长度 | 1900mm |
履带宽度 | 120mm |
气缸对数 | 6对 |
电机功率 | 11kW(交流变频电机) |
上下平皮带牵引形式，气动张紧，气动压紧。 | |
进出线口均有井字形导辊，大小调节方便。 | |
牵引电机为交流变频电机，变频控制。 | |
| |

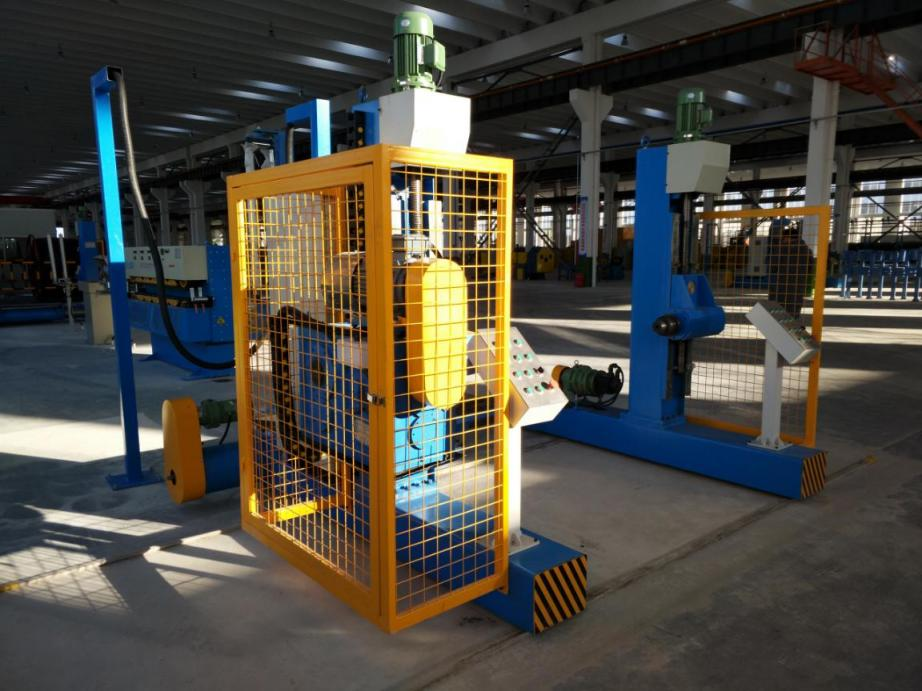

Φ2500龙门式收排线架（下置式）
收线盘规格 | PN1000～PN2500 |
最大载重量 | 12t |
排线最大直径 | Φ90mm |
最大收线速度 | 35m/min 50m/min |
收线电机 | 7.5kw（交流变频电机） |
排线电机 | 1.5kw（三菱伺服） |
升降电机 | 1.5kw（AC，两台） |
夹紧电机 | 1.1kw（AC） |
龙门地轨行走式结构，电动升降，电动夹紧和放松线盘。 | |
收线电机为交流变频电机，变频控制，收线张力可以设定调整。 | |
龙门架移动排线，排线采用交流变频电机，变频控制。排线速度自动跟踪收线速度，排线速度无级可调。具有快排调整功能。 | |
带有安全防护装置。 | |
| |
电气控制系统
电源: | 三相五线制，380V(±10%)，50Hz，单相控制电压220V。 |
牵引电机采用交流变频电机，变频器变频控制。 | |
整机采用PLC和触摸屏统一管理。 |
