一、基本参数
设备用途 | 设备用于将绕包带（云母带、铝箔带、纸带）绕包在电线、电缆线芯上。可一次或二次绕包。是生产防火电缆、控制电缆，通讯电缆等专用设备之一。 |
设备优点 | 机型设计先进，配置科学合理，操作方便，具有性能稳定、包纸速度快、质量好、智能控制优越、噪音低、省时省电等其它同类机型无法比拟之优点。张力稳定，断带自动停机，可以实现无人操作或1人操作8台以上机器，大大节省了人工和工人劳动强度。 |
二、主要组成部件
名称 | 规格型号 | 数量 | 备注 |
主动放线机 | Φ500-630mm | 1台 | |
双头包纸主机 | （含电控） | 1台 | |
主动式收线机 | Φ500-630mm | 1台 |
三、设备组成部分性能及参数
1. Φ500-630主动放线机
使用线轴 | φ500—630mm无轴动盘放线，气缸调节张力。 |
适用线盘 | 适用Φ500-630mm线盘， |
线盘外宽： | 375mm-475mm,顶锥孔：Φ56-Φ127mm。电动升降线盘 |
动力： | 2.2KW电机+1/30减速机+汇川变频器。 |
| |

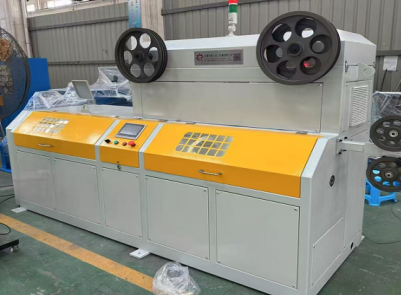

2. 双头包纸主机
导体截面： | 0.5-6mm2RV或者单支电线。 |
适用带盘： | 外径φ300 mm内孔φ76 mm，宽度：4-20mm.绕包节距：3-25mm， |
主体最高转速： | 2500RPM/min。 |
引取动力： | 0.75KW+1:30减速电机+汇川变频器控制调速。 |
包纸动力： | 2.2KW电机+2.2KW汇川变频器控制调速。 |
机体： | 采用优质方管与钢板组焊而成，稳固耐用，长期使用不变形。 |
导轮： | 所有导轮表面全部打磨阳极，光滑耐用，避免做线损伤保证产品质量。 |
上下轴型式： | 斜面推动式，操作方便安全。 |
包纸张力 | 通过750W伺服马达调节。 |
| |
3. Φ500-630主动收线机
使用线轴 | φ500—630mm无轴动盘放线，气缸调节张力。 |
适用线盘 | Φ500-630mm线盘，线盘外宽：375mm-475mm,顶锥孔：Φ56-Φ127mm。电动升降线盘 |
动力： | 2.2KW电机+1/30减速机+汇川变频器。 |
| |
