Φ600/2半切式绕包机（分电机驱动）

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制.

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

选用轴承为哈、洛、瓦产品或品质更好的进口轴承

所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。

提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸

生产线速度：

0-20m/min（依据带宽和节距）

设备中心高：

1000m

电    源：

380V+10%  50HZ  三相五线制。

控制器：

伟创变频器

PLC：

西门子，触摸屏：MCGS(昆仑通泰)

气动元件用台湾亚德客

轴承:哈、瓦、洛品牌

低压电器：

施耐德品牌

立柱式无轴放线架

PN1600mm

1台

半切式非金属带绕包头

Φ630/2

1台

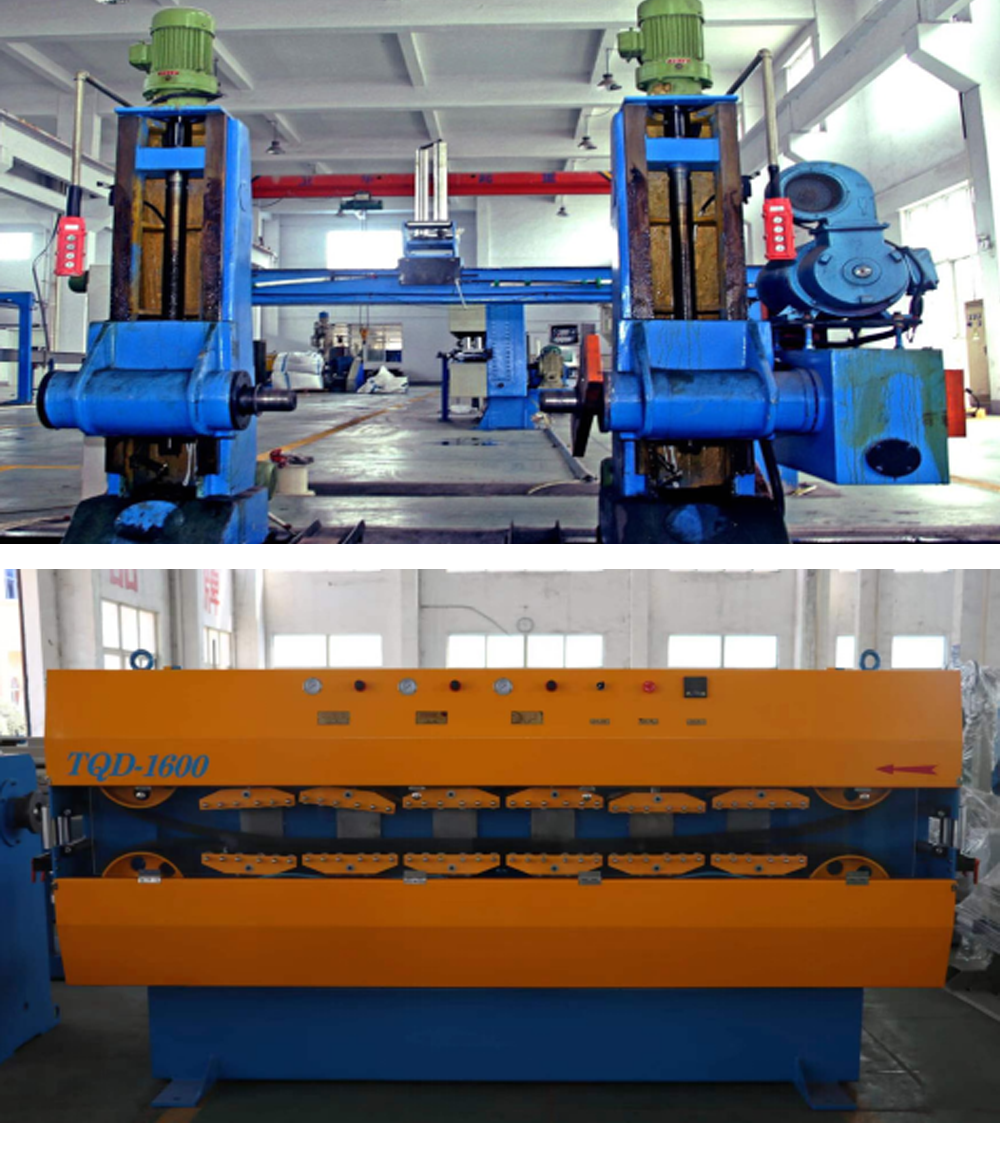

平皮带式牵引机（后）

TQD-1250KG

1台

机组同步PLC控制柜

1组

型立柱无轴式收线

PN1600mm

1台

线盘宽度 盘宽：

950-1400mm

顶尖直径：

125-160

线缆直径：

10mm---100mm

涡轮变速箱：

230

线盘升降速度：

0.6mm/min

线盘最大重量：

10T

排线减速机型号及电机功率:

BLY10-23-1.1KW

开合减速机型号及电机功率:

BWY11-23-1.5Kw

升降减速机型号及电机功率:

BLY12-43-2.2Kw

带盘规格：

外径Φ600-620×内孔Φ76×带宽（20-50）×带厚（0.2-0.5）mm

带盘数量：

2盘

绕包转速：

≤500r/min

调速形式：

通过直流控制器无级调速

电机功率：

15kw交流变频电机（国产品牌）

包带厚度：

0.2—0.5mm

包带宽度：

20—50mm

包带材料：

无纺布带、聚脂带、玻璃布、半导电布、阻水带非金属等。

制动方式：

气动刹车

中心高：

1000mm

包带张力：

机械张力，带张力反馈功能

绕包采用全封闭结构，包带张力机械摩擦控制

交流变频电机单独驱动，变频控制器控制，具有左右向旋转功能。

线缆通过外径：

15—120mm

履带接触长度：

1200mm

气缸对数：

5对

电机功率：

5.5KW

履带宽度：

120mm

牵引速度：

100m/min

设备中心高：

1000mm

平皮带材质：

耐磨带

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制.

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

记米型式：

机内记米，触摸屏上显示；

绕包头电机：

11KW直流电机+汇川控制器控制

牵引电机：

11KW交流电机+汇川控制器控制

线盘宽度 盘宽：

950-1300mm

顶尖直径：

125-160

线缆直径：

10mm---100mm

涡轮变速箱；

230

线盘升降速度：

0.6mm/min

线盘最大重量：

10T

排线减速机

BLY10-23-1.1KW

开合减速机

BWY11-23-1.5Kw

升降减速机

BLY12-43-2.2Kw
