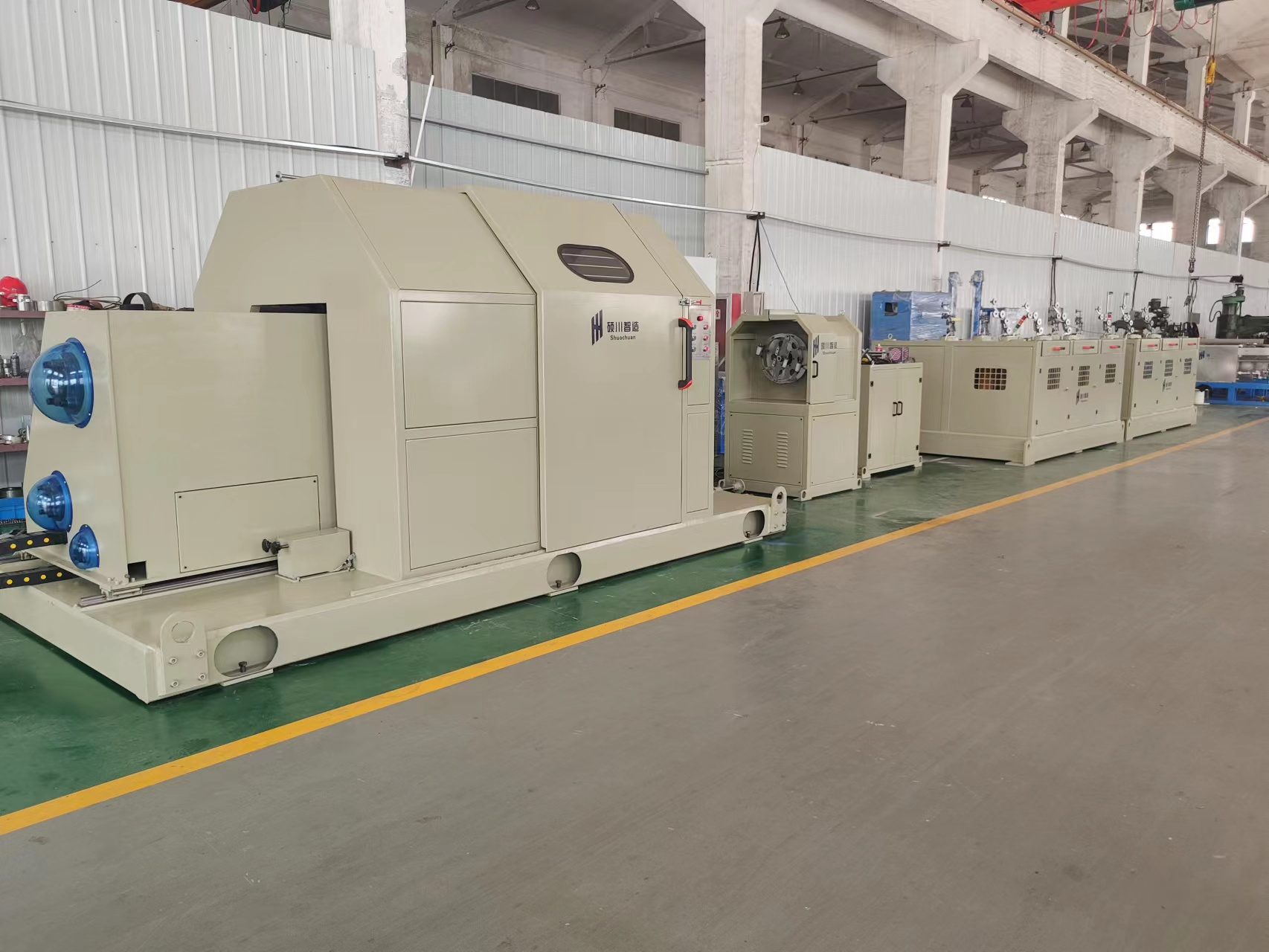

1000悬臂绞线机

特点：

该系列设备采用同台湾技术改进设计制造，具有噪音低，低损耗之特点，性能稳定，操作简单，通过PLC程序+变频调速+气动控制无级设定绞距。线盘、引取、收线通过机械联动和电器联动双重控制，从而确保机组重新启动，正常运行，缓慢停止，急停四种状态下，同步性能优良。确保绞距始终稳定，该系列悬臂绞设计独到，技术同行业领先，是成缆与包带串联生产的首选设备。

适用芯线：

Ф1.0-6.0mm，

绞合外径：

MAXФ20mm，绞距范围：20~300mm。

收线盘径：

Ф1000mm。

包纸机转速：

 2500转/分。

悬臂式单绞机转速：

400转/分。

方向：

左、右“S”、“Z”可转换选择。

生产线速度：

0-60m/min

设备中心高：

1000m

电源电压：

380V+10%  50HZ  三相五线制。

操作方向：

主机（从    至     操作）。

机台颜色：

 客户指定

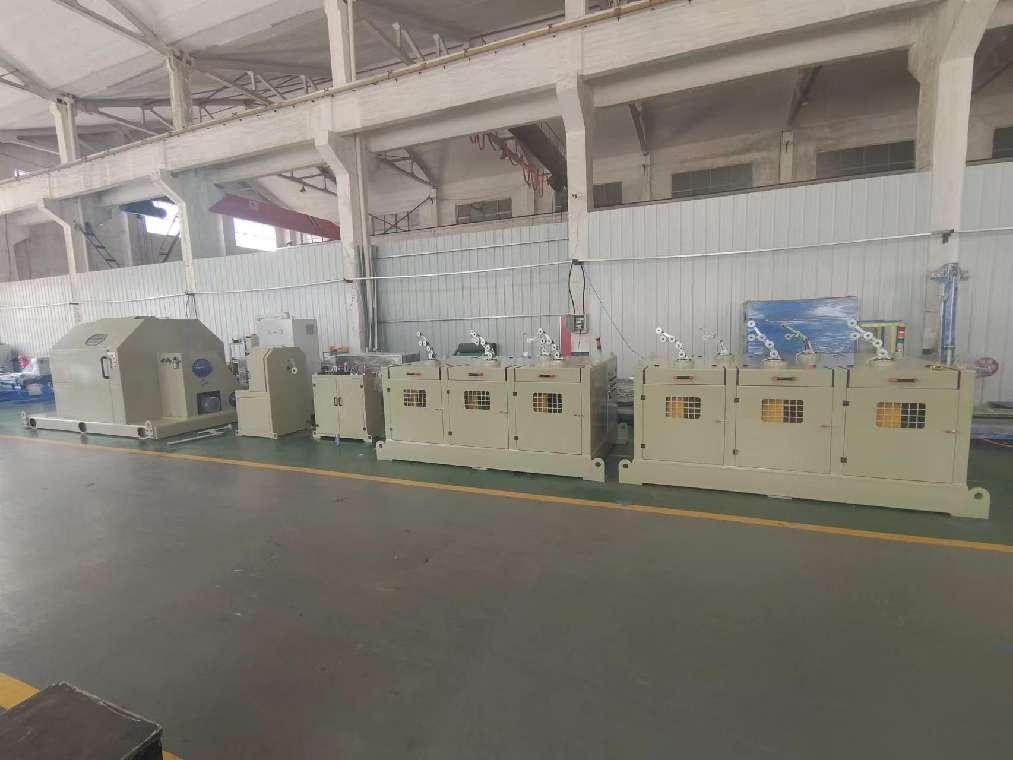

630退扭放线架

630

7头

填充架

1组

集线架

1组

中心绕包包带机

500型

1台

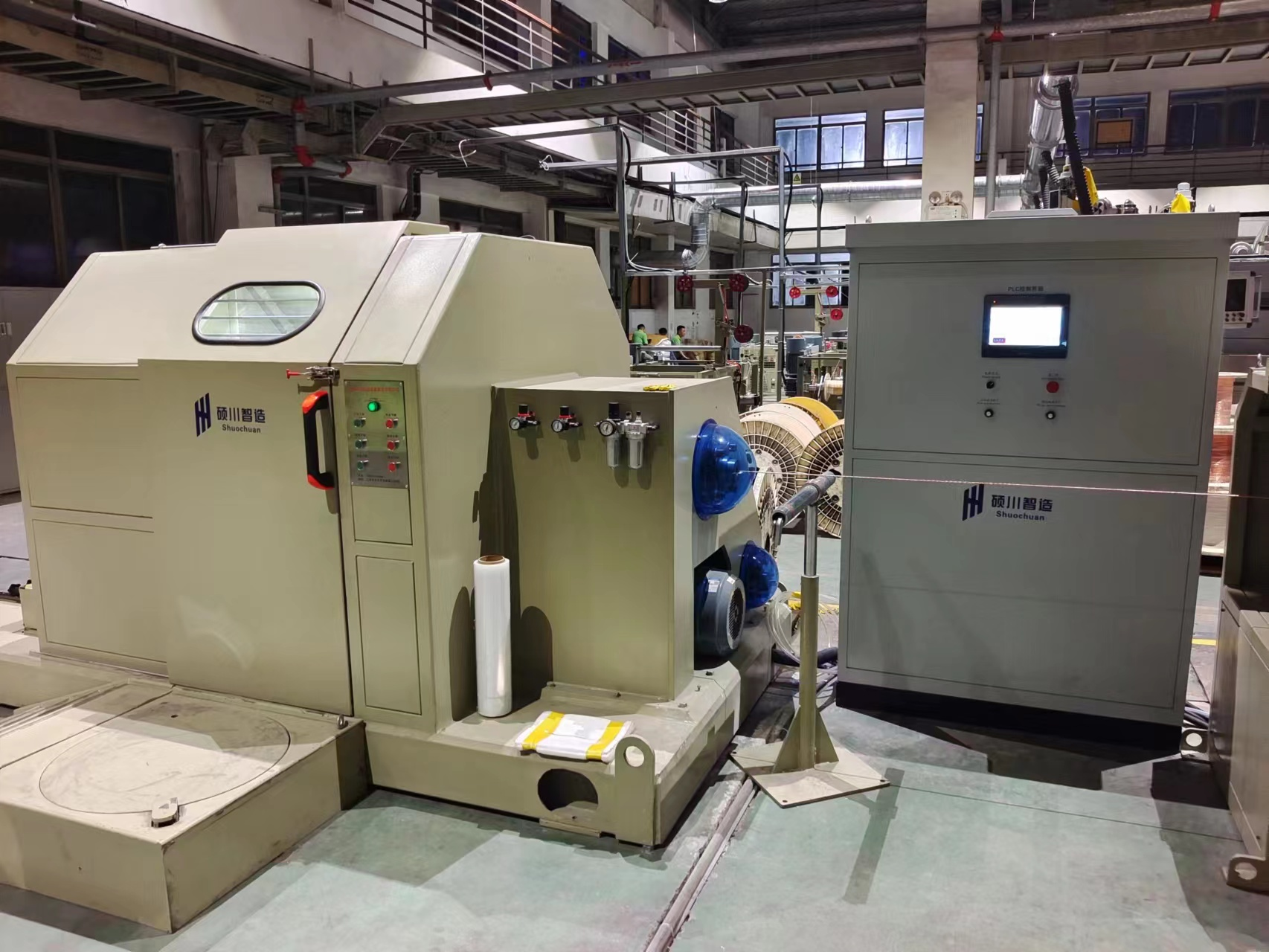

悬臂式单绞主机

（含控制箱）

1台

气动上盘平台

1台

配件

1套

放线盘规格：

（外径×外宽×轴孔）：Ø630mm×475mm×Ø 56mm

马达：

11kW马达

退扭方向：

S、Z可任意切换。

张力范围：

100 g-3000 g

张力控制：

磁粉离合器2.5KG，与成缆机联动使用，机外手动调节涨力，断线自动停机。

放线头数：

7头/台。

联动控制：

采用单绞主机PLC与退扭机联动使用。

张力调节：

磁粉控制张力调节。

断线保护：

机内、机外断线，线盘生产完，线缆自动停机。

线盘夹紧：

手动夹紧。

眼模材质：

陶瓷。

节距：

   无节可调。

包纸动力：

3HP电机+变频器控制调速。

机体：

采用优质方管与钢板组焊而成，稳固耐用，长期使用不变形。

张力调节

包纸张力通过磁粉涨力调节。包带张力根据带盘大小自动跟踪调节。

断带检测

具有完带和断带检测功能，并且米数快到，预先降速，米到后自动停机。

总气压复位归零；

框架刹车气压设定；

收线刹车气压设定

主变频器：

15KW。

主刹车：

10KG气动碟式刹车。

调速马达：

7.5KW。

调速变频器：

7.5KW。

排线：

电机带动丝杆排线。马达：动力1/2HP，减速比:6:1，变频器：0.75KW同时可实现成盘快进、快退功能。

收线盘规格：

Φ1000

线盘升降：

电动液压升降。

故障显示：

彩色触摸屏：8色7英寸

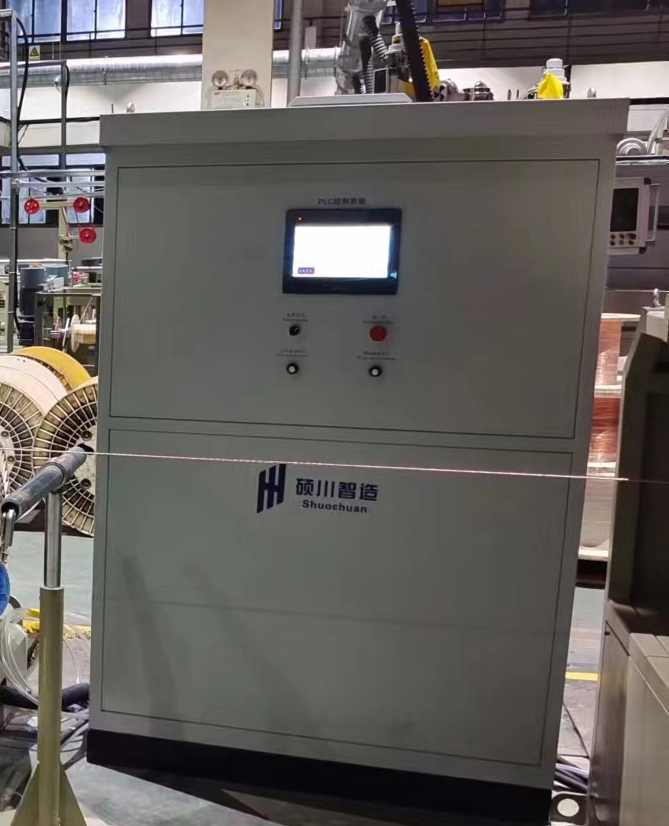

PLC：

PLC可编程序控制器规格型号：SIEMENS S7-200 ；

包带与成缆机可单动，也可联动操作；

编码器规格型号：

旋转编码器规格型号：欧姆龙/库伯勒；

记米型式：

记米型式：机内记米，触摸屏上显示；

报警停机：

断线式记米到位报警停机；

安全操作限位。

中间继电器

欧姆龙

PLC

西门子

触摸屏

台湾威纶

气动元件

台湾亚德客

电位器

日本

轴承

NSK

变频器用

汇川

电机：

皖南

工具箱

个

1

内六角扳手

套

1

黄油枪

1把

活动扳手

250×30

1把

活动扳手

+字-字螺丝刀

把

各1

模具

套

1

需方提供线径尺寸

操作说明书

份

1

气 管

φ10

10米

橡皮垫

10块

名称

单位

数量

备注
