一、基本参数
用途：
| 适用于2股或2股以上被覆芯线之绞合铜线绞合及中心包纸（带）或侧放包纸（带）。 |
设备特点： | 本机具有设计先进、配置科学合理、操作方便、自动化程度高、智能控制优越、性能稳定、噪音及温度低、绞距精确度高、绞线速度快、使用寿命长等其它同类机型无法比拟之优点，为电线电缆行业芯线绞合之首选设备，必能满足您的要求。 |
旋转臂： | 采用高强度矩形管偏焊并做退火处理，铝臂为铝合金铝臂 |
铝箔内孔： | Ф56mm |
线轴尺寸： | 收线轴为（800）放线轴为（ 630 ） |
整机颜色： | 客户指定 |
设备方向： | 客户指定 |
二、电器配置
轴承机架 | 全部采用名牌产品:NSK(日本) . |
电机: | 西门子贝德电机或安徽皖南电机 |
触摸屏： | 威纶通10寸彩屏 |
PLC： | 德国西门子S7-200smart系列 |
减速电机： | 城邦 |
变频器: | MD500汇川变频器 |
电器元件： | 选择开关，按扭，指示灯：德力西 |
接触器： | 施耐德 |
中间继电器： | 欧姆龙（日本） |
磁粉离合器： | 城邦 |
机架: | 采用A3板剪折后焊接退火处理,外观设计大方,结实耐用. |
电箱机架 | 采用A3冷板剪折焊接成型,外观造型新颖. |
机架机架 | 回火处理 |
三、设备组成
设备名称 | 规格型号 | 数量 | 备注 |
8头主动放线架： | 630背靠背（无轴式） | 8头 | |
中心包纸机 | +拖包台 | 1台 | |
单绞机 | 1台 | ||
计算机控制系统： | 1套 | ||
备品备件 | 1套 |
四、设备性能及配置

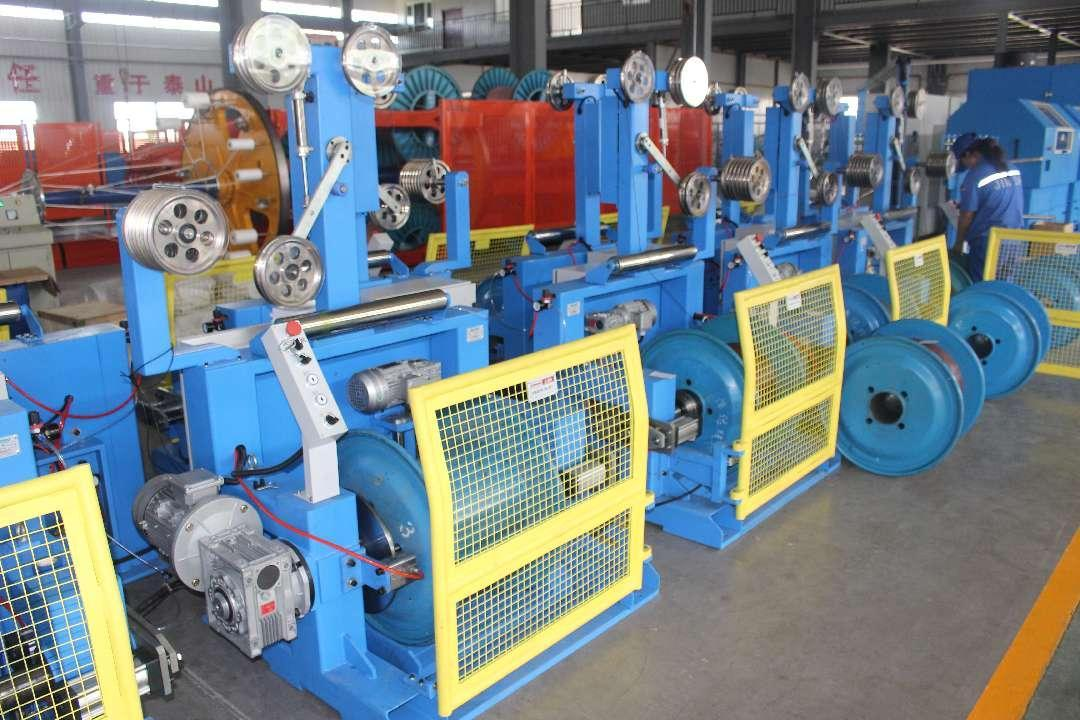

630背靠背8头主动放线架
型 式： | 背靠背8头主动放线架； |
使用线轴： | ∮500-630mm铁轴或机用胶轴；（定径孔客户提供线盘图纸 ） |
张力控制： | 气动调节张力； |
驱动电机： | 2.2KW电机+1:7.5减速机 |
放线速度： | 500线盘最快150m/min |
刹车系统： | 机械接触式检出，气动刹车，断线自动刹车报警。 |
填充架： | 在设备出线处，具有8头集中放带架。 |
升降： | 电动升降 |
| |

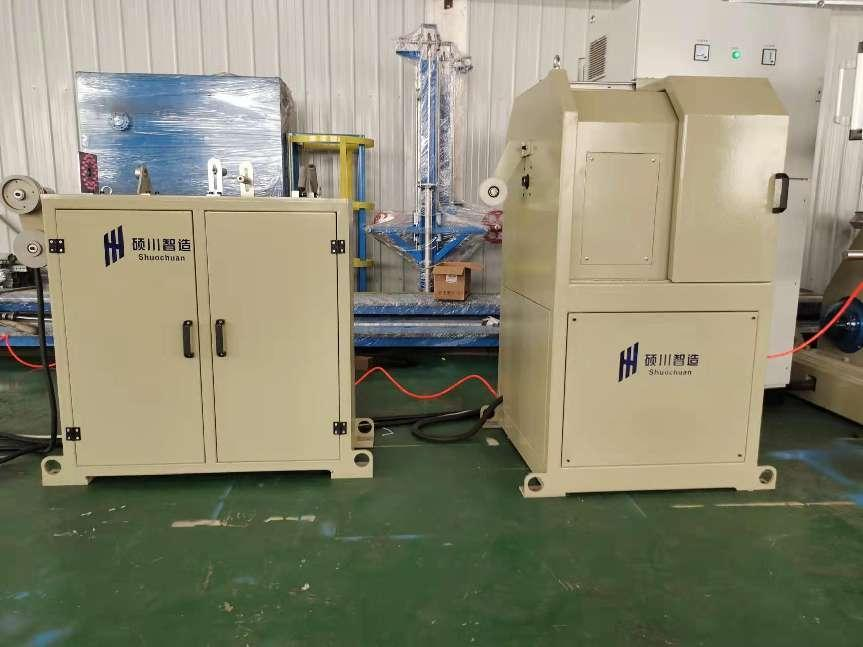

中心包纸机
型 式: | 单头分离式中心包带. |
动 力: | 3HP AC剎车马达加汇川变频器. |
包带方向: | "S"或"Z"绞向可任意变换(由内调式开关选择实现). |
带子转盘: | (1)盘径:ø450mm.(2)宽度:15mm~30mm.(3)孔径:ø50mm. |
适用材料: | 棉纸,麦拉带,铝箔. |
包 带 距: | 采用马达调整(必须在机械慢速运转时调整). |
张力调整: | 机外调节式,运转中可任意调节(可单独调整张力). |
包带速度: | 2000RPM/Max,与单绞机联动使用. (将包带控制开关拔到向"联动",通过"速度调整"旋钮,待"包带速度"显示器调整至低速, 直至最佳所需状态,然后只需调整单绞机速度,包带机便随之加、减速). |
卷带导杆:ø30mm孔*460mm长 | |
与800单绞机连动使用 | |
中心管需要开槽，防止带子绕包时候漂移。 | |
绕包机侧面放拖包台1台。 | |
| |

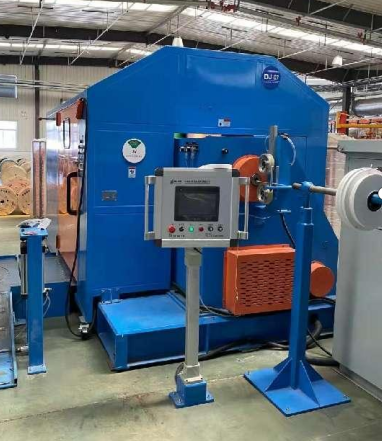

单绞机
用 途: | PVC. PE电缆.电源线(含填充).控制电缆.通讯电缆等多条集合并连续包带. |
适用线径: | ø1.0~4.0mm被覆芯线. |
绞合线径: | ø15mm/max.. |
绞距范围: | 30~200mm[数据设定式],排距范围:5~25mm[数据设定式]. |
绞距控制: | PLC+AC马达+变频器+译码器+绞距表(稳速状态下绞距误差±0.2mm以内.(绞距调整: 设有数字式指拔开关,绞距设定后自动追踪至所需之绞距) |
排列方式: | 分线模板排列方式为1+6+12+18平均分配;眼模材质:陶瓷. |
主轴转速: | 800RPM/MAX,常速650RPM |
线 速 率: | 20~80MPM. |
卷取铁轴尺寸: | ø800mm外径*ø610mm外宽*ø80mm孔(冲压铁轴) (或可配合买方指定轴,但轴孔及宽距不可差距太多) |
线轴升降方式: | 采用1HP马达+油压系统+按钮控制升降轴.上下轴利用斜板加180度定位转向盘. |
动力: | 主机动力: 18.5kw *4P AC马达+汇川变频器.卷取动力: 4kw*4P 剎车马达+汇川变频器. |
正逆转向: | 调整电控箱内开关来变化马达回转方向以达到S绞或Z绞的目的.(面向操作面,转体逆时针旋转为Z绞;反之为S绞.但引线时注意调整排线导轮的方向) |
排线方式: | 轴排式,采用滚珠螺杆+精密导轨进行排线. |
排距动力: | 1HP AC减速马达+汇川变频器 |
安全措施: | 门未关妥、线轴松开、托板定位等均有故障指示,机械不能开动. |
停机功能: | 有断线及到米自动停机功能 |
轴承: | 采用日本进口品牌: NACHI 或NSK |
过线导轮沟底直径: | ø200mm |
计米精确度: | 0.8% |
电器元件: | 均采用进口知名品牌 |
电气控制箱箱体内部散热良好,防尘性佳. | |
| |
计算机控制系统
硬件配置： | 汇川7100彩显触摸屏工作站 |
汇川H3U可编程控制器 | |
控制流程: | 总线控制流程 |
动态模拟生产流水现场 | |
实时采集并显示现场各种工艺控制参数全过程的实时故障检测并自动报警 | |
专家知识系统维护参考指示 | |
海量参数储存性能(含组号、品名规格、绞距、内外部张力、速度参数、米数、轴数、故障次数及时间等) | |
在线更改及设定工艺参数 | |
友善的人机接口、简单的操作方法 | |
现场监控软件系统: | 启动登陆窗口 |
现场模拟主画面（动态显示各种工艺参数、速度、张力、数量等） | |
计数、绞距、速度、张力设定窗口 | |
各参数监控画面 | |
故障报警窗口 | |
操作说明文档 |
随机备品
工具箱附工具 | 1套 |
眼模 | 1只 |
变频器说明书 | 1套 |
