一、主要参数
设备用途: | 适用于生产PVC、PE、BV\RV等塑料对电线电缆的绝缘挤出. |
适用线径： | 0.5-4㎜² |
被覆完成外径： | MAXφ6mm。 |
机械设计线速度： | Max 350M/min。 |
生产线高度： | 1000mm。 |
放线盘规格： | Φ500mm—630mm |
收线盘规格： | Φ630mm—800mm |
操作方向： | 待定（面对操作设备，左边放线，右边收线或右边放线，左边收线） |
设备颜色： | 主颜色RAL5012淡蓝色，护罩：黄色，或依客户提供色板。 |
二、电气配置
电气配置表 | 品牌 |
触摸屏（10.4） | 汇川 |
PLC | 汇川 |
变频器 | 汇川 |
主要轴承 | 哈瓦洛 |
低压电器 | 施耐德，正泰 |
温控表 | 汇邦 |
电机 | ZGABB |
三、主要组成部件
部件名称 | 规格型号 | 数量（台/套） | 备注 |
Φ630主动放线机 | 500-630 | 1 | |
校直器 | 1 | ||
Φ70 高速挤出机 | Φ70/26 | 1 | |
烘干上料 | 1 | ||
微调机头 | 1 | ||
冷却水槽 | 2+12m | 1 | |
吹干器 | 1 | ||
计米器 | 1 | ||
外径测控仪 | 3025 | 1 | |
工频火花机 | 15KV | 1 | |
印字机 | 1 | ||
双轮牵引机 | 600+500mm | 1 | |
12米储线架 | 1 | ||
630双盘收线机 | 630/800 | 1 | |
电气控制系统 | 1 | ||
低烟无卤螺杆 | 70/26 | 1 |
四、设备详细技术规范

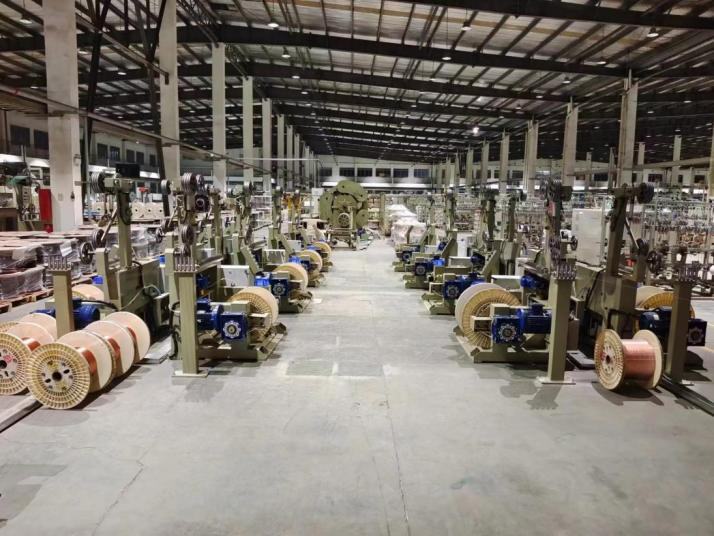

1. Φ630主动放线架
形式 | 主动 |
放线盘外径规格 | Φ500-630mm |
顶针及拨销规格 | Φ56mm-125mm |
放线盘载重 | 0.8T |
适用线缆 | Φ0.4-Φ6mm |
放线最大速度 | 550m/min。 |
升降 | 电动升降 |
夹紧 | 气动 |
放线动力 | 7.5KW电机。 |
变频器 | 7.5KW 汇川变频器 |
控制方式 | 舞蹈器控制放线速度，舞蹈器轮径200mm，5+4片 |
| |
2. 五轮校直机
轮径 | 120mm，根据线径可调节 |
轮槽 | 采用大小轮槽：适应不同线径。1小1大 |
柜体 | 工具箱式 |
| |

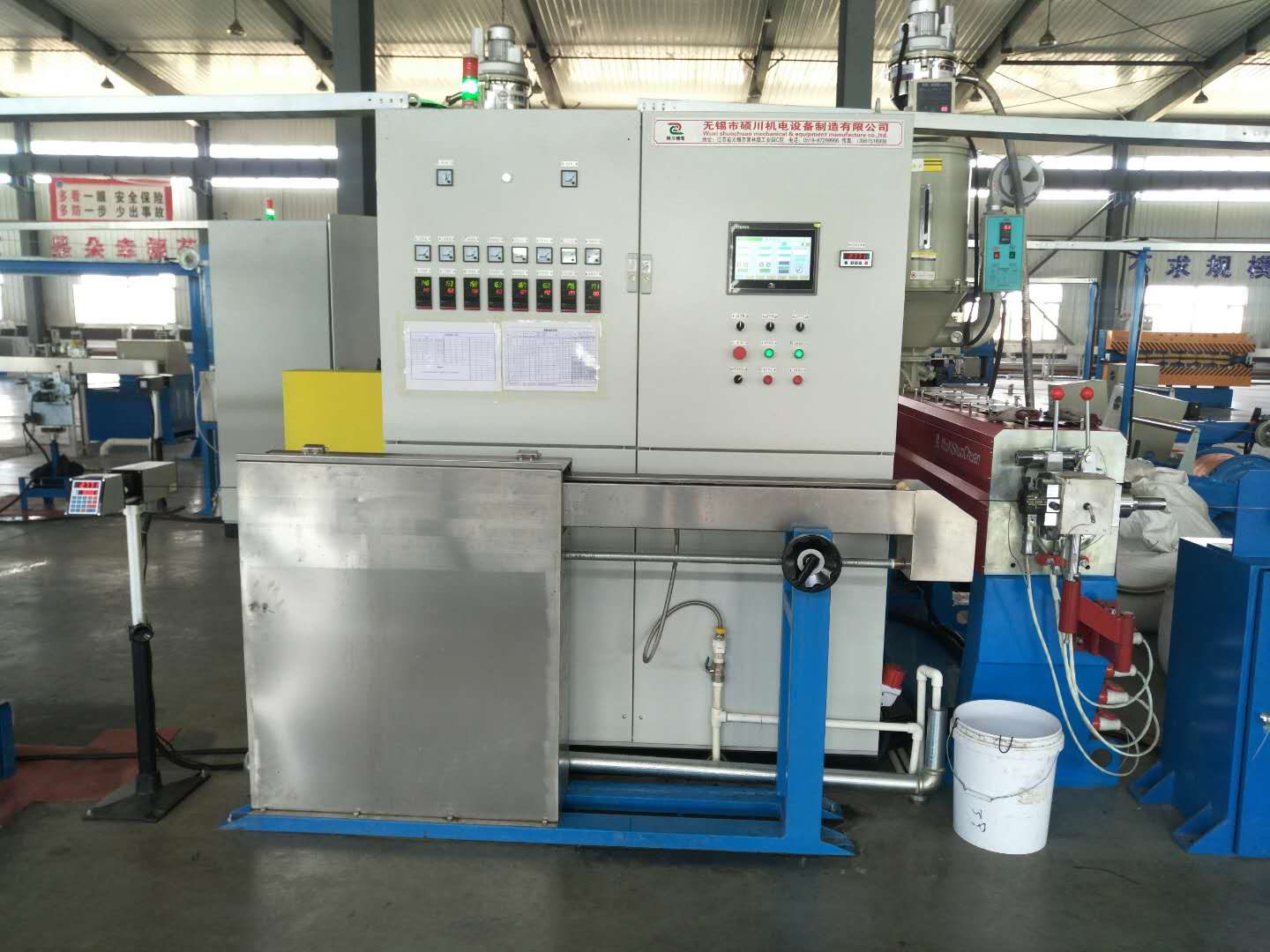

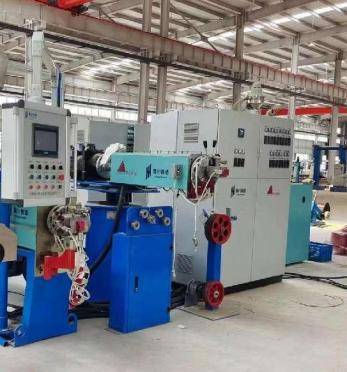

3. Φ70挤出机主机
螺杆参数 | |
螺杆材料 | 采用38CrMoAIA合金钢，B/M型式，全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100% |
长径比 | 26:1 |
转速范围 | 0～100rpm |
押出量 | 160KG/H。 |
螺缸参数 | |
螺桶材料 | 采用38CrMoAIA，氮化处理，缸内精密研磨，螺缸内表面的硬度高于螺杆的螺纹表面硬度R2-R3度 |
电机 | 配备45kw电机 |
机组高度 | 机组中心高度1000mm |
减速箱 | 200减速齿轮箱，经精密研磨，强制性给油润滑和冷却，具有抗磨损，低噪音之特点 |
加热及冷却 | |
加热段数 | 7段加热片（机身4段铸铝加热器加热，机头一段，眼模一段、机夹一段），配合4台250W冷却； |
冷却 | 吹风机交替进行加热和冷却（风机功率0.25kw），采用汇邦 温度控制器，温度可以在0～399℃范围内全自动调节，当实际温度高于设定温度时，温控器自动切断加热元件之电源，同时接通冷却吹风机电源 |
烘干上料 | 自动气动上料机800G，干燥机75KG |
| |

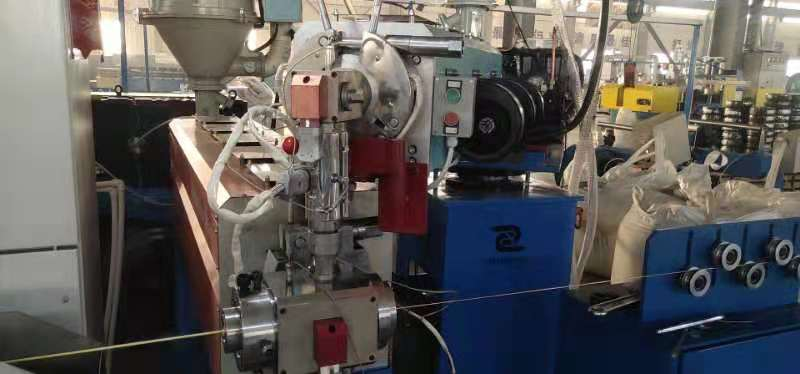

4. 微调机头
机头形式 | 微调偏式 |
机头加热 | 内加热 |
机头材料 | S136 |
| |

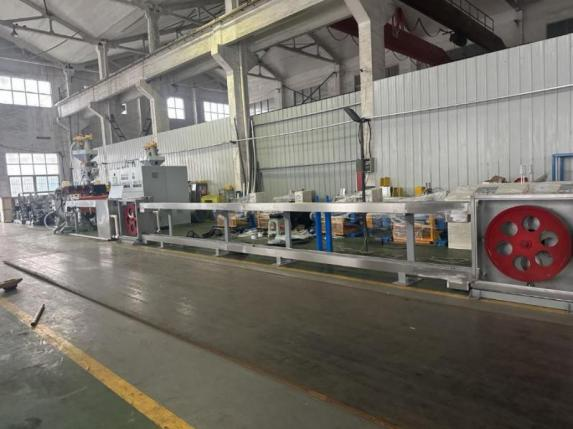

5. 不锈钢冷却水槽
长度 | 采用二段式不锈钢冷却水槽，总长14m，截面为140*160mm，2mm不锈钢板材质制作 |
单层水槽 | 首段为单层可伸缩水槽，长度2米，带小水箱，有溢水和排污功能； |
冷却水槽 | 第二段式不锈钢双层冷却水槽，单层12m，截面为200*160mm，2mm不锈钢板材质制作 |
导轮 | 侧面上水，底部回水；上水槽中导轮用尼龙材质制作， |
出线端吹干箱 | 高速吹干器 |
| |
6. 电缆吹干器
集束式吹干器， | 采用压缩空气吹干。孔内镶嵌陶瓷，安装水槽内 |

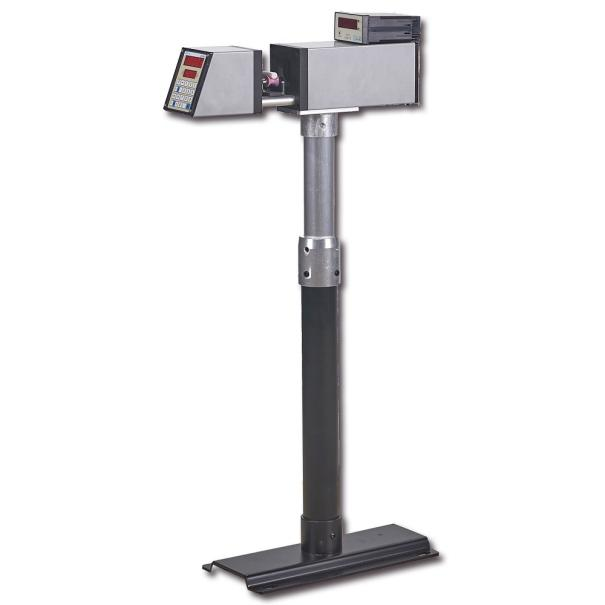

7. 测径仪
安装 | 扫描头和机架位于吹干器后面，输出在控制柜显示屏上 |
测量范围 | 0.1—25mm |
测量精度 | ±0.002mm |
分辨率 | 0.001mm |
| |

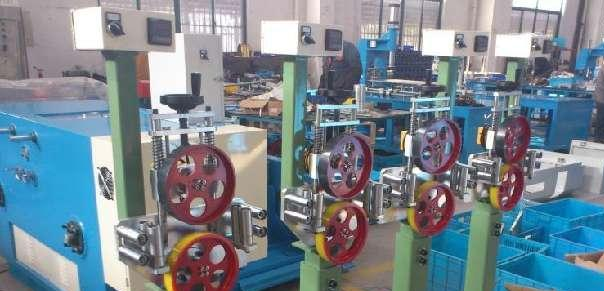

8. 计米器
上轮 | 上轮陶瓷，计米轮耐磨 |
下轮 | 下轮PU胶，防止压坏线缆 |
调节 | 上下可调。 |
编码器： | 计米精准3% |
计米轮直径： | 191mm |
记米信号： | 连接收线机 |
| |

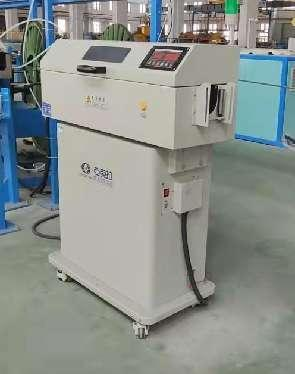

9. 15kv工频火花机
用途 | 用于检测线缆绝缘层缺陷的专用设备，在生产线中用于中间检测。 |
受检线缆外径： | ≤30mm |
最高检测速度： | 300m/min |
分辨率： | 0.05 秒 |
检测灵敏度： | 600微安 |
| |

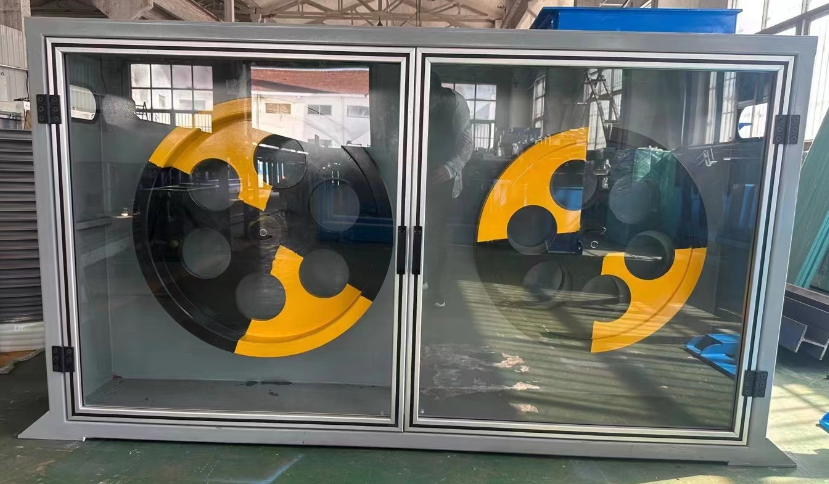

10. 双轮牵引机
型式 | 双轮 |
双轮牵引， | 轮槽宽度16mm |
轮子直径： | 500+600mm |
驱动电机： | 5.5KW |
线速度 | 400m/min |
| |

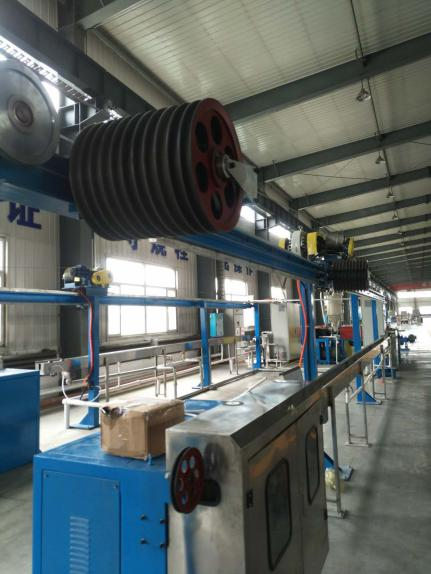

11. 12米储线架
机型： | 卧式储线＋立式张力控制 |
轨道构造： | 采用H型钢+中碳方钢条调质处理 |
轨道长度： | 约12M。 |
储线量： | 约240M |
储线轮： | ￠200mm，U形10/11沟，铝轮，阳极硬化处理 。 |
变位讯号检出： | 日本进口精密角度检出器 |
储线： | 20KG磁粉+1.5KW马达+减速机储线控制 |
夹线功能。 | 进出线有夹线功能。 |
自动追踪线速 | 自动追踪回馈控制给线机之线速 |
| |

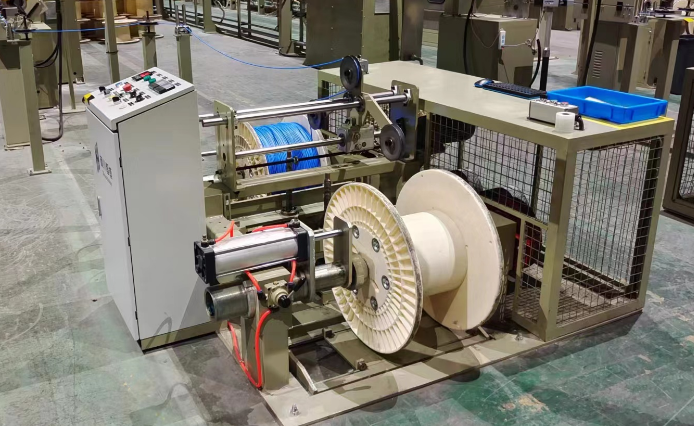

12. Φ630双盘收线机
收线机形式： | 无轴式 |
线盘直径范围： | Φ630mm-Φ800mm |
适用线盘宽度： | 475－360mm； |
线盘孔径： | Φ56/Φ80/mm/125mm |
线盘载重： | 0.3T； |
适用线缆规格： | 圆线扁线：Φ1.0～Φ15mm； |
收线线速度： | 10—350m/min |
收线电机： | 变频电机5.5KW,1500rpm |
收线控制器： | 汇川变频系列控制器 |
排线： | 30光杆排线器 |
电源电压： | 380V，三相五线制，50Hz，单相220V |
速度同步： | 速度同步信号输入点 |
| |

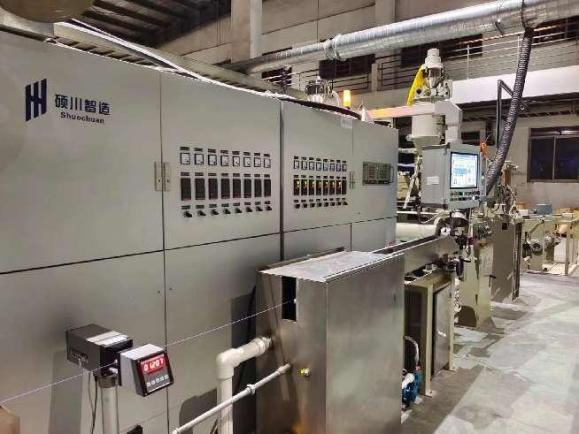

13. 电气控制系统
整机采用10.4寸触摸屏操作，汇川PLC控制，操作系统设计合理可靠 | |
触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。 | |
控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能。带以太网接口 | |
整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。 | |
加热温控仪采用汇邦控制 | |
主要部位采用NSK ，其他选用轴承为哈、洛、瓦产品或品质更好的进口轴承 | |
所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。 | |
提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸 | |
| |
