一、主要技术参数
用途： | 适用于生产电线绝缘线芯挤出。 |
适应挤出材料： | PVC、PE、低烟无卤材料等。 |
适用线径： | MAXФ10mm。 |
设计线速： | Max360m/min； |
挤出量（主机）： | 180KG/H（机头开放软质PVC） |
机械中心高度： | 1000mm； |
生产线长度： | 30米 |
方向选择： | 待定 |
油漆颜色： | 待定 |
二、主要配件品牌：
主要电机： | ZGABB |
变频器： | 正铉系列； |
PLC | 西门子 |
触摸屏： | 15寸昆仑通态 |
温控表： | 汇邦 |
电器： | 所有低压电器正泰品牌； |
轴承： | 哈瓦洛 |
三、设备组成清单：
名称规格 | 规格型号 | 数量 | 单位 | |
单盘主动放线机 | 630/500 | 1 | 台 | |
五轮整直台 | 1 | 台 | ||
双轮张力架 | 1 | 台 | ||
70挤出机PVC | PVC | 1 | 台 | |
真空干燥上料机 | 75KG+800G | 1 | 套 | |
U14双色机头 | 1 | 套 | ||
测径仪 | 3025 | 1 | 台 | |
移动活动水槽 | 2.5米 | 1 | 套 | |
冷却水槽+吹干 | 12米 | 1 | 套 | |
计米器 | 1 | 台 | ||
双盘无轴收排线机 | 630 | 1 | 台 | |
电气控制系统 | 1 | 套 | ||
35立式注条机 | 1 | 套 |
四、主要组成部件技术参数

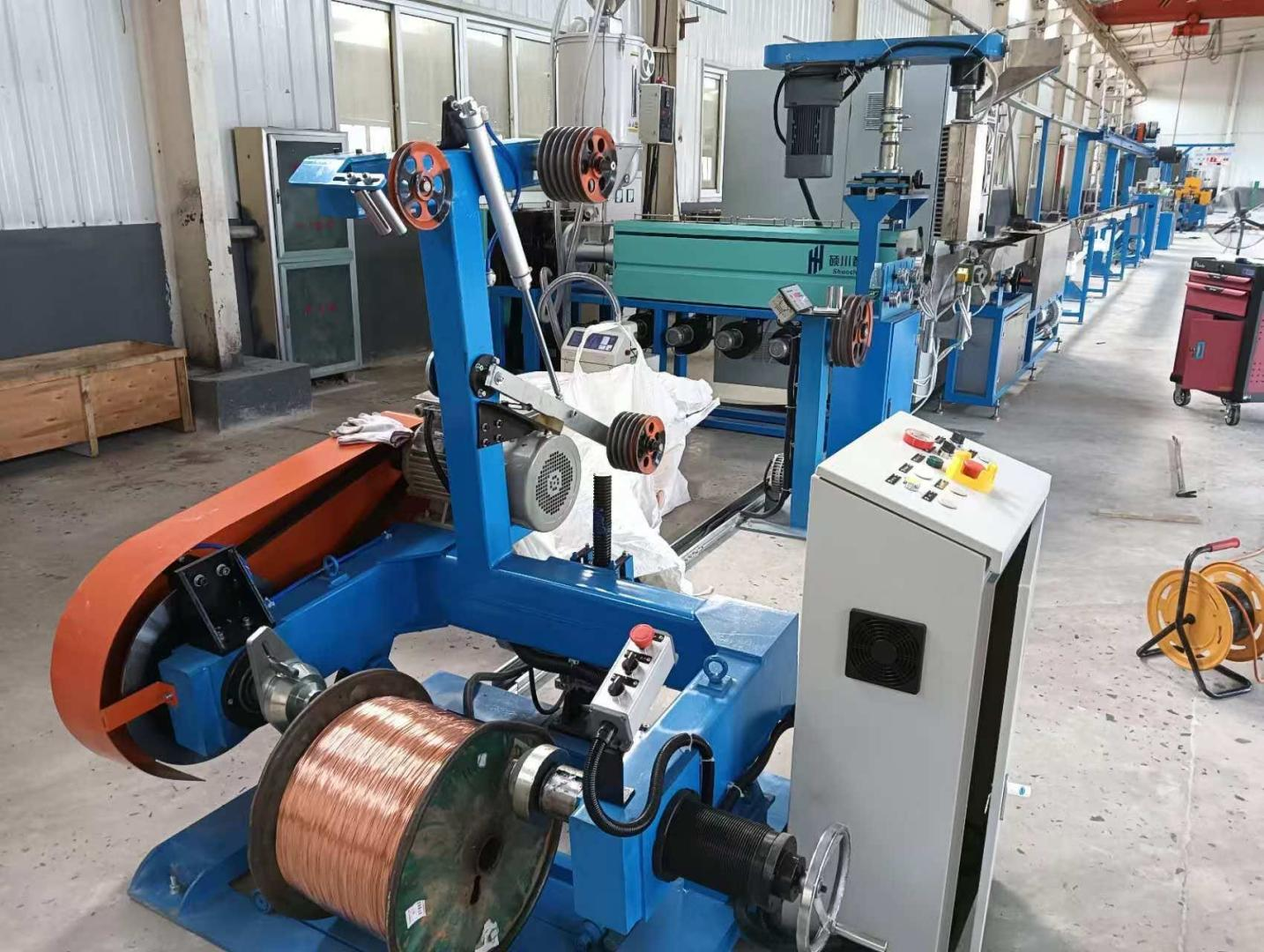

1．500/630主动放线机
形式 | 单片 |
放线盘外径规格 | Φ630-500mm |
顶针及拨销规格 | Φ56mm-1250mm |
放线盘载重 | 0.8T |
适用线缆 | Φ0.4-Φ6mm |
放线最大速度 | 350m/min。 |
升降 | 电动 |
夹紧 | 气动 |
放线张力 | 气动张力 |
放线动力 | 5.5kw电机。 |
变频器 | 5.5KW 变频器 |
控制方式 | 舞蹈器控制放线速度，舞蹈器轮径200mm，5+6片 |
| |

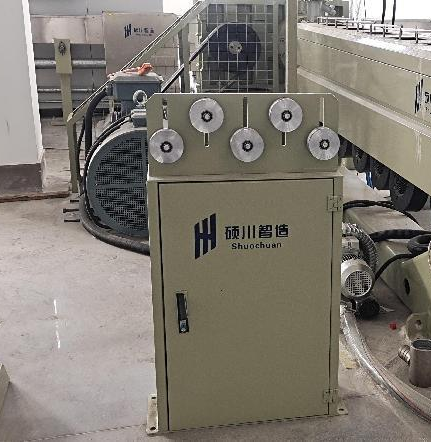

2．五轮校直
形式 | 工具箱式 |
校直轮 | 上2个，下3个，轮径80mm |
校直调节 | 手动调节 |
轮槽 | 2个8mm槽 |
| |

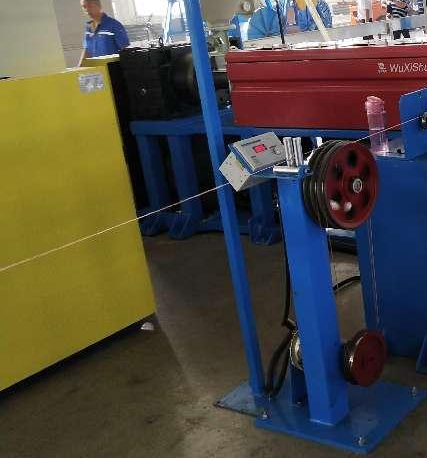

3．双轮张力架
张力轮直径 | 300+300mm |
张力： | 5KG磁粉 |
| |

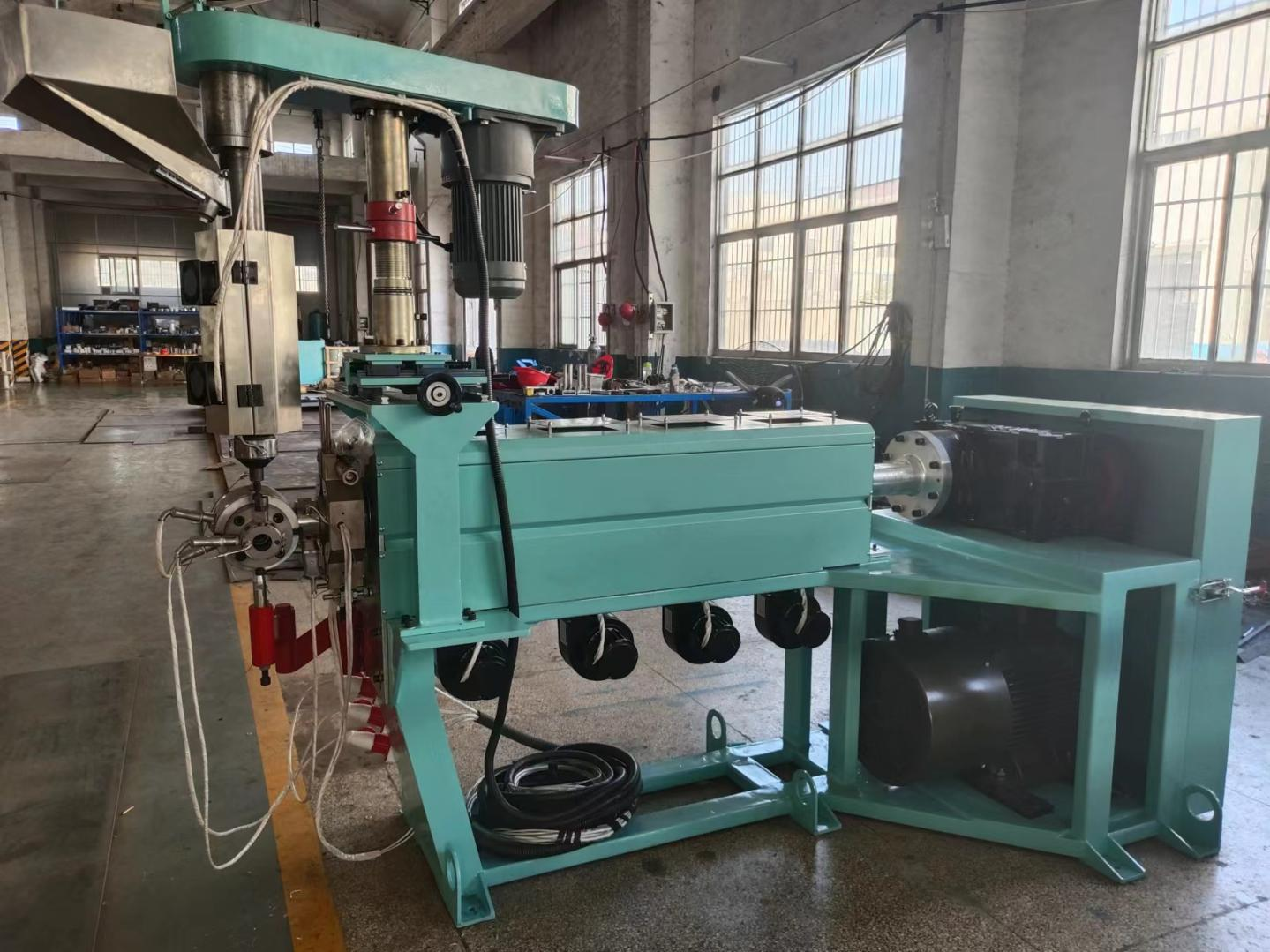

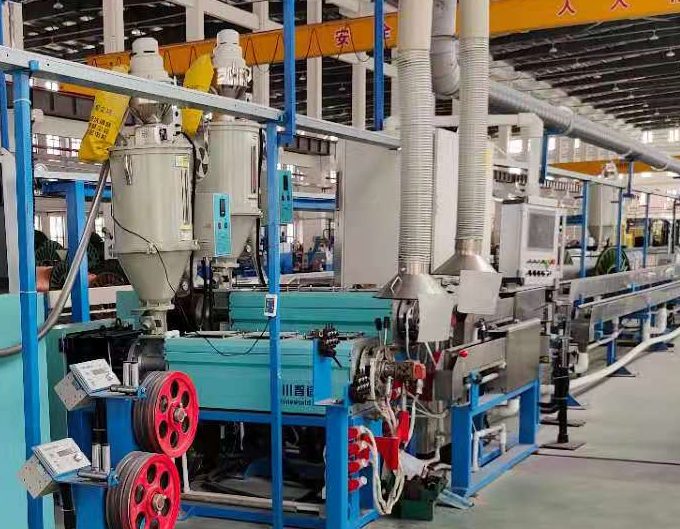

4．SJ70挤出机
组成 | 主机适用于挤出材料为PVC，XLPE、低烟无卤。设备主要由齿轮箱，螺杆机筒，加热和冷却系统，机架装置。该挤出机主要由以下特点： |
减速箱 | 采用200减速箱，齿轮采用优质合金钢制造，磨齿处理，采用斜齿轮，材质SCM4经调质，齿面高濒淬火，精加工研磨加工，齿轮硬度：HRC52。高强度，低噪声。齿轮箱体经退火处理后加工。 |
螺杆 | 螺杆采用38CrMoALA材料，特殊螺棱结构的设计方法，挤出质量大大优于其它形式螺杆；在强化剪切的同时防止塑料过热分解；提高塑料的塑化和均化；保证塑料的高速挤出均化；保证塑料的高速挤出，花键连接。 |
机筒 | 机筒38CrMoALA材料，优质合金钢制造，HV>900；设计中采用了铸铝加热器及风机风冷技术，保证了良好的最佳加工工艺点上的热平衡，起到了精确控制机筒温度的作用。带4台250W风机分别控制，其余部位自然空冷。 |
传动 | 减速器皮带传动，传动效率高；螺杆转速0-110rpm。 |
加热 | 机颈采用电加热块加热，机头留有3组加热电源及测温装置接口 |
挤出出胶量 | 挤PVC材料时为 180kg/h |
电机 | 挤塑机主机选用45KW电机 |
夹具 | 3片式连接。固定机构有自动对心功能。 |
| |

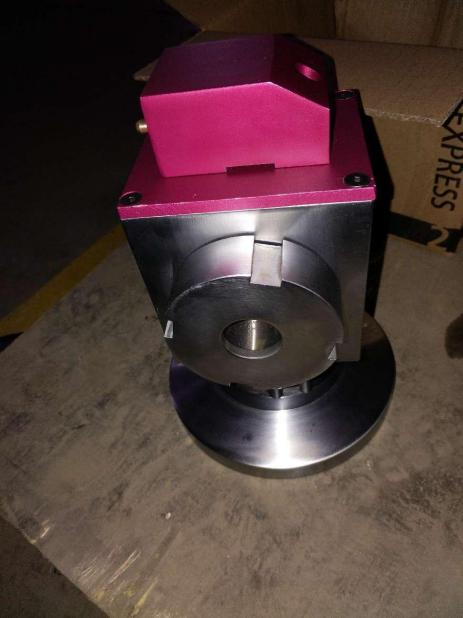

5．U14双色机头
机头形式 | 免调偏式 |
机头加热 | 内加热 |
机头材料 | S136 |
结构 | 双色结构 |
注条比例： | 大于30％ |
| |
6．料斗、上料装置
报警装置 | 料斗上须安装脱料报警装置，在料斗顶部安装警灯指示。 |
上料装置 | 800G/h |
烘干装置 | 75kg |
| |

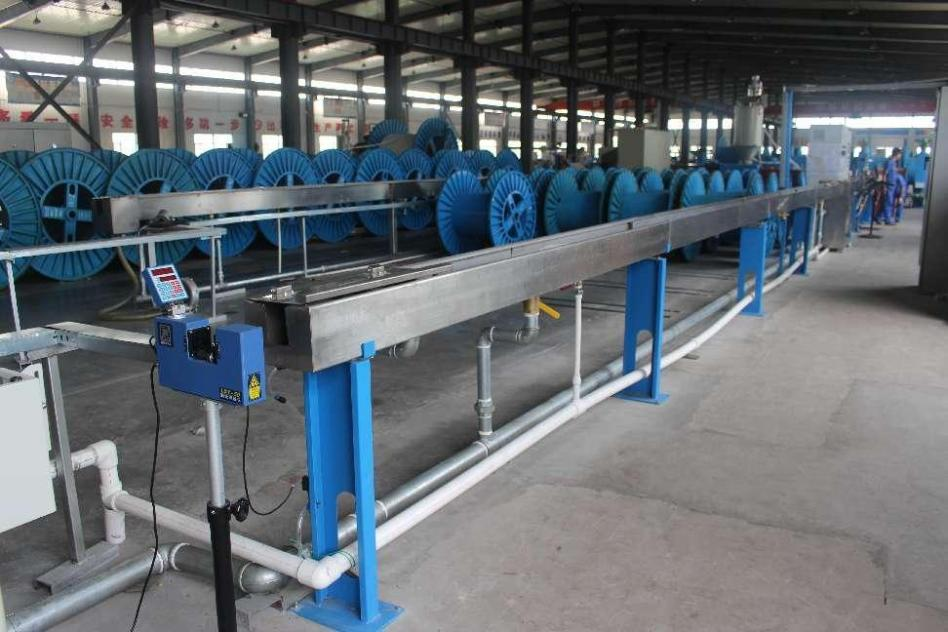

7．不锈钢冷却水槽
结构 | 采用二段式不锈钢冷却水槽，总长15m，截面为140*160mm，2mm不锈钢板材质制作 |
移动水槽 | 首段为恒温可伸缩水槽，长度3米，有效移动距离1m，带小水箱，有溢水和排污功能； |
冷却水槽 | 第二段式不锈钢单层冷却水槽，单层9m，截面为180*240mm，2mm不锈钢板材质制作 |
材质 | 侧面上水，底部回水；上水槽中导轮用尼龙材质制作导轮轴用 |
吹干 | 配高速吹气头2个， |
| |
8．3025测径仪
线径测试范围： | ψ0.2～ψ20mm。 |
控制器： | 崁入型﹙固定于主电气控制箱﹚。 |
固定座。 | 附独立式检测器固定座。 |
特点： | 带自动反馈功能，线径可自动调整 |
| |

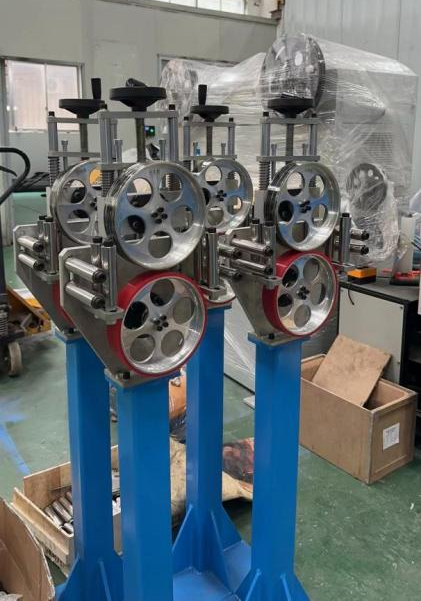

9．计米器
上轮 | 上轮陶瓷，计米轮耐磨 |
下轮 | 下轮PU胶，防止压坏线缆 |
调节 | 上下可调。 |
编码器： | 计米精准3‰ |
| |

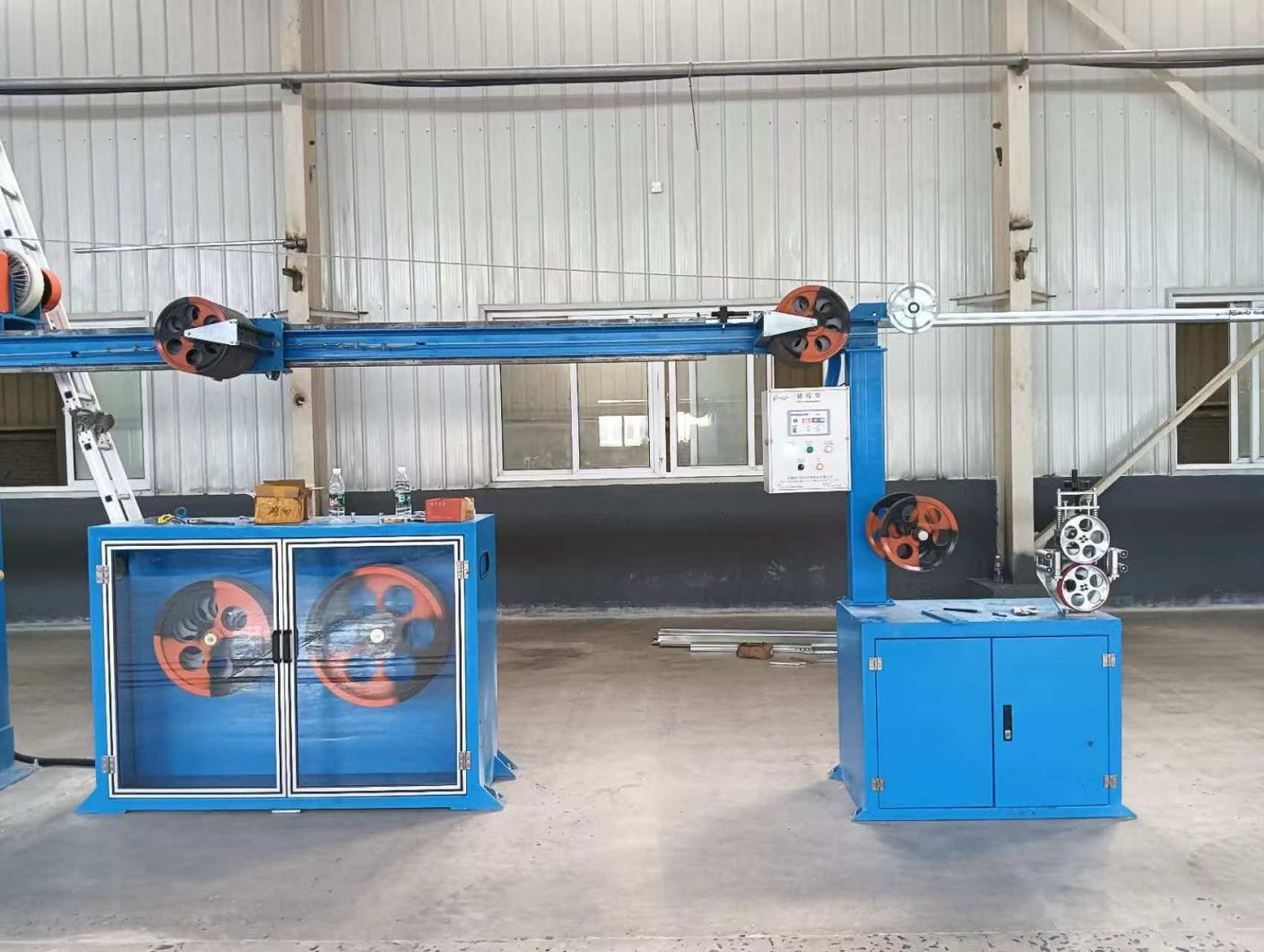

10．12米储线架
机型： | 卧式储线 | |
轨道构造： | 采用H型钢+中碳方钢条调质处理 | |
轨道长度： | 约12M。 | |
储线量： | 约240M | |
储线轮： | ￠300mm，U形10/11沟，铝轮，阳极硬化处理 。 | |
变位讯号检出： | 日本进口精密角度检出器 | |
储线： | 20KG磁粉+1.5KW马达+减速机储线控制 | |
夹线功能。 | 进出线有夹线功能。 | |
自动追踪线速 | 自动追踪回馈控制给线机之线速 | |
| ||

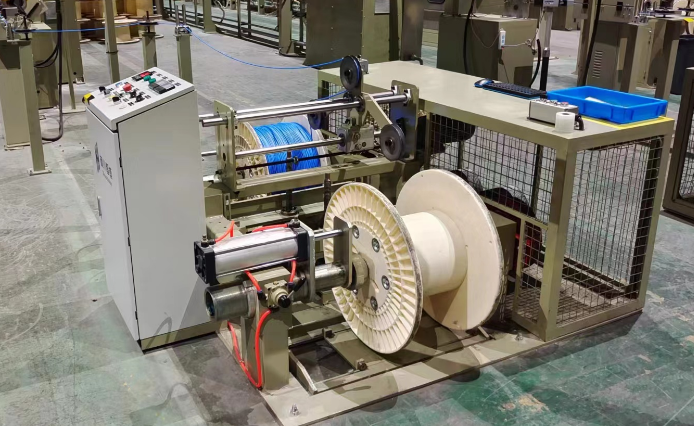

11．630双盘无轴收排线机
收线机形式： | 无轴式 |
线盘直径范围： | Φ630mm-Φ800mm |
适用线盘宽度： | 475－360mm； |
线盘孔径： | Φ56/Φ80/mm/125mm |
线盘载重： | 0.3T； |
适用线缆规格： | 圆线扁线：Φ1.0～Φ15mm； |
收线线速度： | 10—450m/min |
收线电机： | 变频电机5.5KW,1500rpm |
收线控制器： | 汇川变频系列控制器 |
排线： | 30光杆排线器 |
电源电压： | 380V，三相五线制，50Hz，单相220V |
速度同步： | 速度同步信号输入点 |
| |

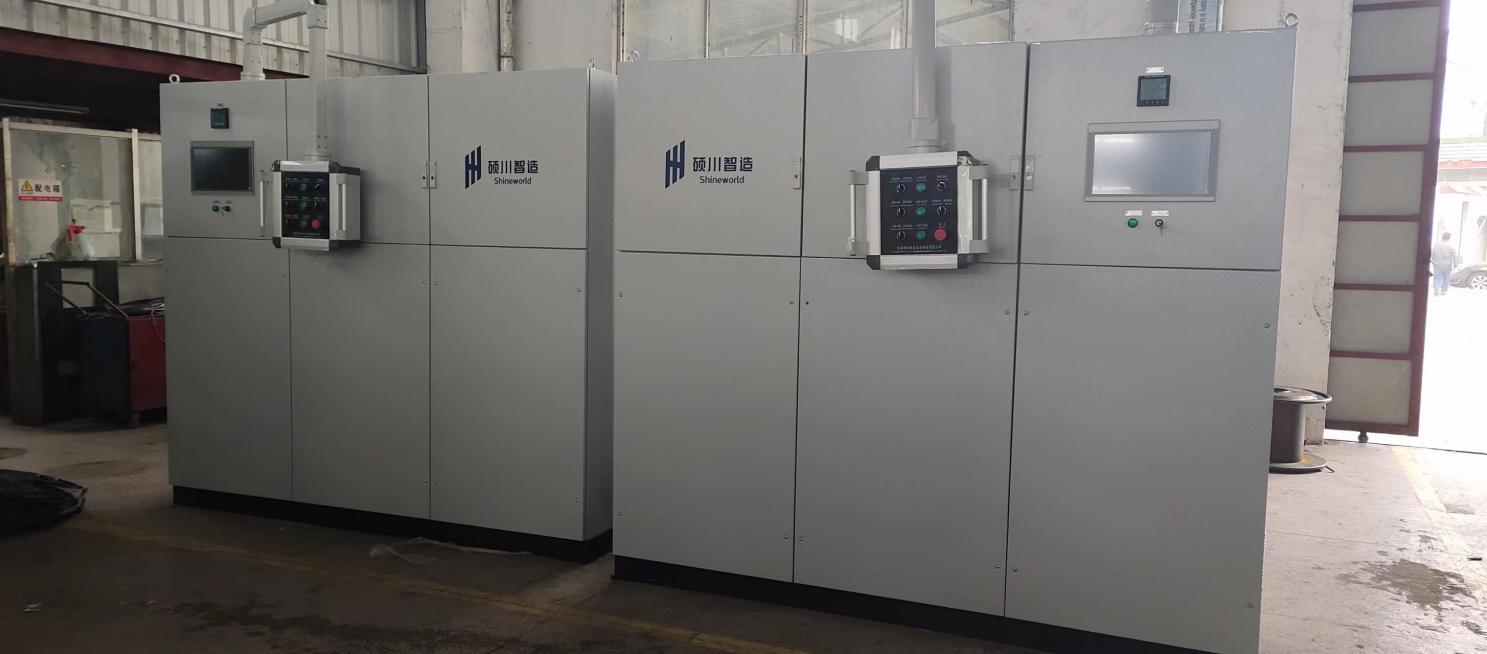

12．电气同步控制系统
整条生产线采用15寸昆仑通态触摸屏控制，可实时反映生产线状况；控制电柜采用仿威图电柜，单面开门；操作屏采用单独的悬臂屏，不能直接安装在电柜上 | |
从配电柜到收放线配有整机电缆桥架，桥架采用架空安装方式，利用储线立柱；电缆可从桥架立柱内走线； | |
控制：采用自动及手动双模式控制，主机、牵引可同步联动、可单动；主机可进行挤出量非线性曲线校正，牵引可单动可联动； | |
加热：机身加热固态继电器，机头加热接触器，温度采用PLC模块 | |
显示：挤塑机主机转速、电流、电压、牵引速度、电流、电压、线径以及线径曲线等参数； | |
报警：驱动故障报警，温度失控报警，风机报警，主电机过载报警，火花报警、缺料报警，所有报警信息均需在触摸屏上显示； | |
通信：整机PLC上预留以太网通信接口，能与上位机进行通信； | |
接触器、断路器等主要低压电器采用正泰品牌 | |
所有的变频器采用正弦品牌,通过以太网通讯控制； | |
收线交流变频电机均采用ZGABB；主机牵引采用变频电机，三相异步电机均需采用2级能效电机，需有能效标签，不得采用国家明令淘汰或近三年内即将淘汰的电器； | |
安装智能电表，与PLC通讯，可以在触摸屏显示实时功率、电量、电流、电压等信息； | |
| |
