50尼龙挤出机生产线

材料：

尼龙

螺杆直径：

Φ45mm

螺杆长径比：

 28：1

挤出量：

40-50KG/H

进线直径：

Φ0.3-3.0mm

挤出后线芯外径：

Φ0.4-4.0mm

同心度

大于90%

最大牵引力：

100kg

生产线速度：

350 m/min

放线盘规格：

400-630

收线盘规格：

600-800

设备中心高：

1000mm

电压

三相380V 50HZ

颜色

主体5015，电控柜7035

操作方向

右手机（面对操作台，左手放线，右手收线）

变频器

汇川

触摸屏

21寸智显达

PLC

1200西门子+台湾研华工控机

低压电器

施耐德和正泰

温控仪

汇邦

轴承

哈瓦洛

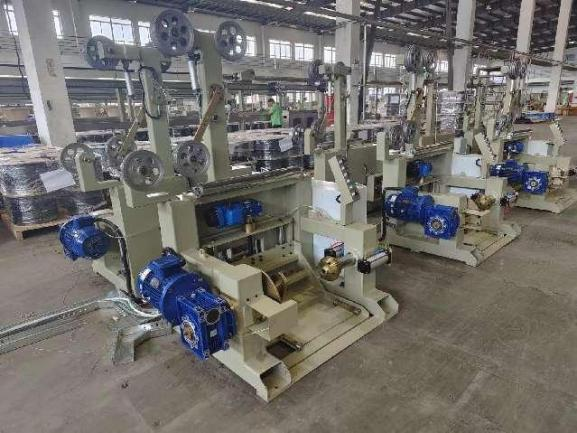

630主动放线架

400/630

1

变频控制

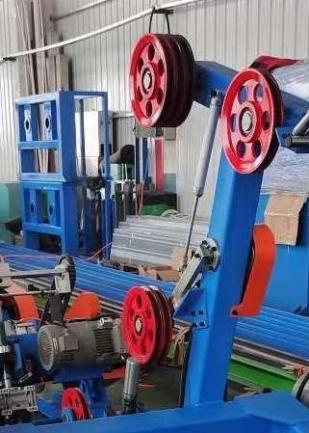

张力舞蹈控制器

国产

1

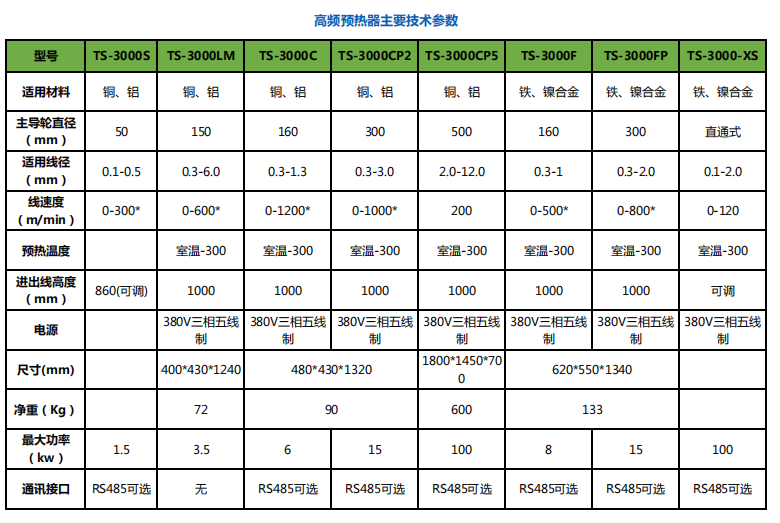

导图预热器

1

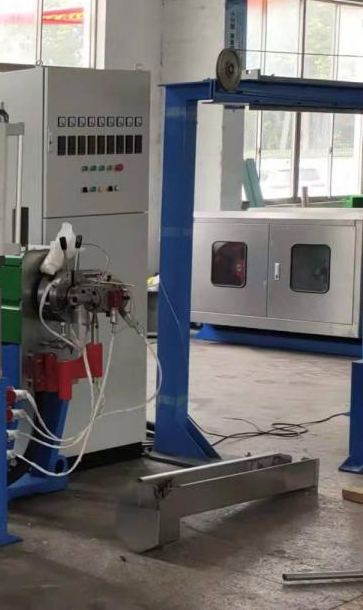

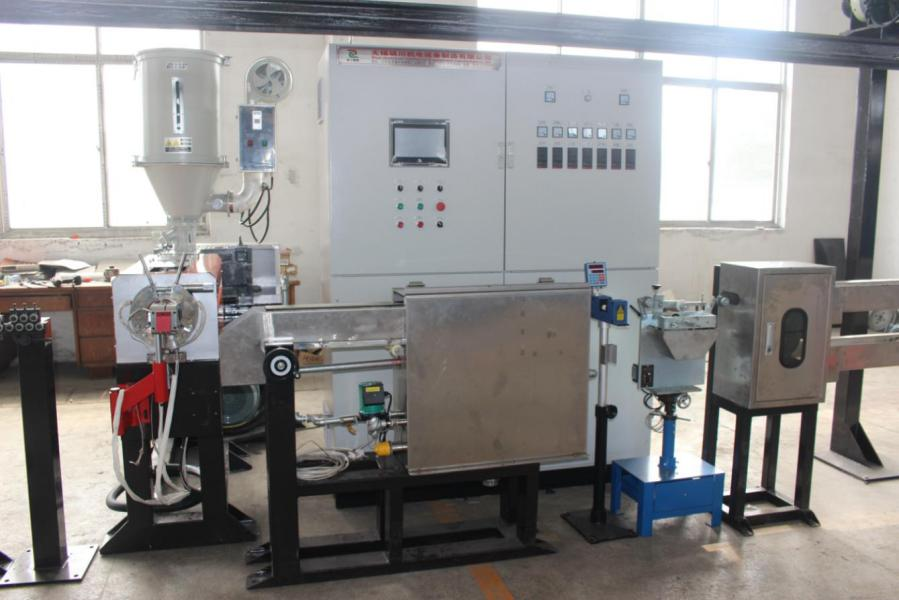

50尼龙挤出机

50/28

1

尼龙专用机头

4mm

1

进口材料

自动上料机

25KG+300G

1

水槽

4+9m

1

S304

计米器

双轮

1

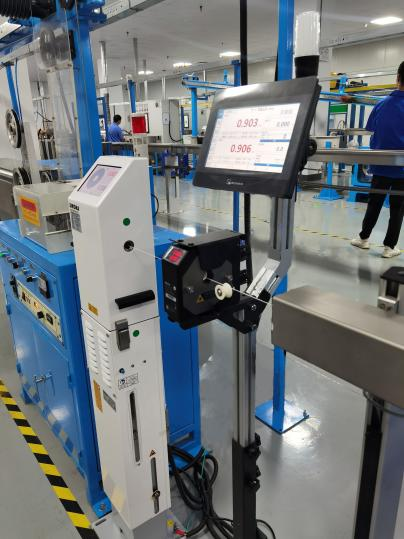

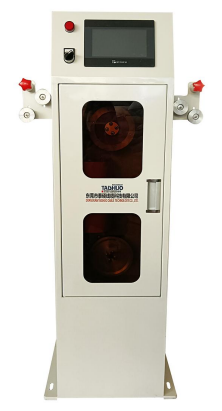

外径测控仪

3025

1

YQ

外径侧径仪

2010K

1

侧径+凹凸

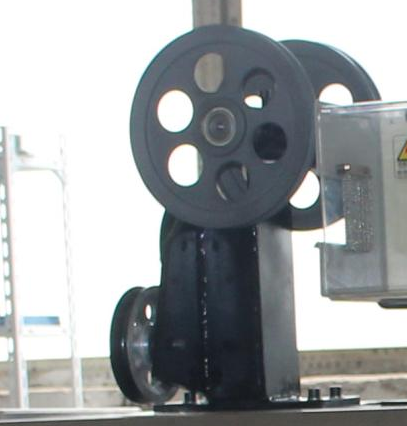

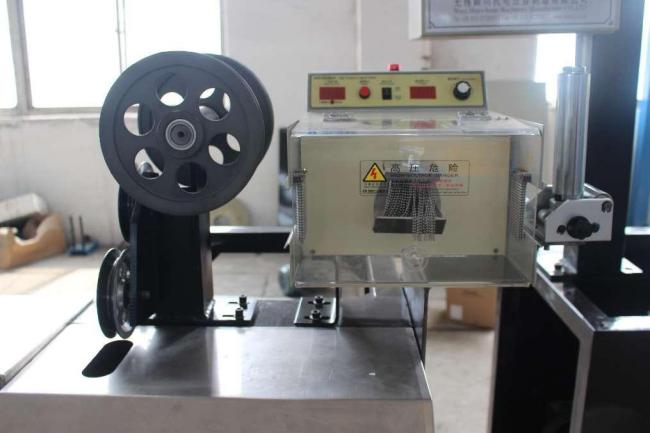

高频火花机

15KV

1

轮式牵引机

400mm

1

卧式储线架

9米

1

伺服

800双盘无轴收线机

630-800

1

变频控制

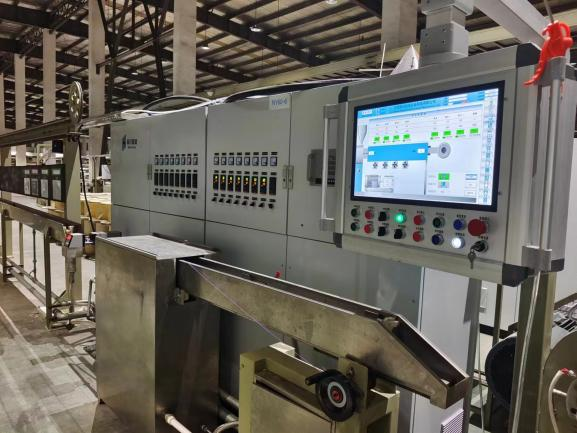

电器控制箱

PLC智能型

1

智能化

大屏显示

1

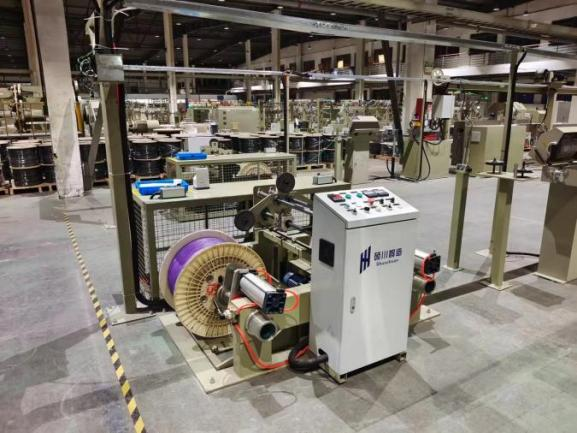

线盘直径范围：

Φ400－Φ630mm

顶针及拨销规格：

Φ56/Φ125/mm

线盘载重：

0.8T

适用线缆规格：

Φ0.5～Φ3mm

升降：

电动

放线动力：

5.5KW

夹紧：

气动

刹车：

气动

设计线速度

350m/min

适应线径：

Maxφ2mm以下软线；

张力控制：

通过位移形成闭环张力控制，张力大小可调；

张力摆杆：

Ф150铝轮，4+5片，表面阳极陶瓷处理，配重张力；

动力：

22kW交流变频电机；

减速齿箱：

齿轮采用研磨齿轮ZLYJ146，挤出机专用减速齿箱；

螺杆：

双金属，φ65mm，长径比28：1；

螺筒：

双金属；

螺杆转速：

10-80rmin；

挤出量：

60kg/h（机头开放，尼龙）；

电热：

使用电压380V，螺筒4段, 陶瓷加热器加热，每段加热功率2.0kW；机夹1段，不锈钢加热棒加热，加热功率9*110W；

机夹形式：

三片式机夹；材料S136.   蜂巢板S136

冷却方式：

螺筒冷却高压离心式风机4台，风机功率180W；机夹自然冷却.

螺桶螺杆材料：

双金属。

螺杆形式：

突变型专用螺杆

挤出厚度：

0.06-0.08mm

适用线径：

￠1－￠3mm；

电热：

2段铸铜加热，自然冷却；

流道设计：

此流道设计为尼龙专用流道；

机头材料：

SDK61。

抽真空

抽真空装置

自动上料烘干：

25kg/h  300G

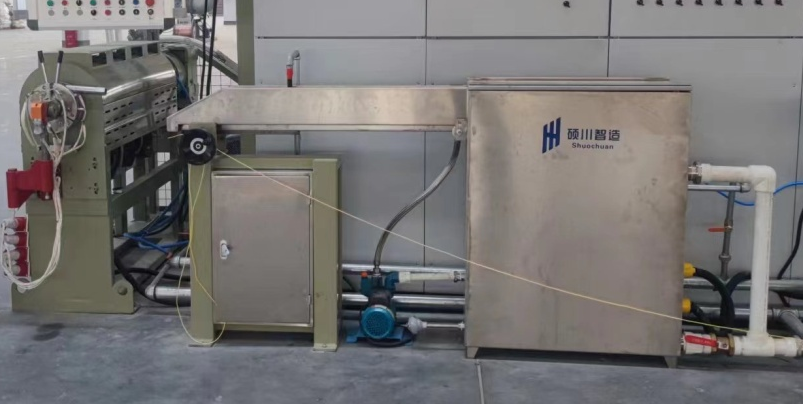

移动水槽：（加热恒温）

首段为单层可伸缩水槽，长度4米，带小水箱，有溢水和排污功能；带盖板。内含高效吹干头。防隔音处理。

冷却水槽：

采用二段式不锈钢冷却水槽，总长9m+1米吹干，截面为160*140mm，2mm不锈钢板材质制作，内含高效吹干头。防隔音处理。

导轮：

侧面上水，底部回水；上水槽中导轮用尼龙材质制作

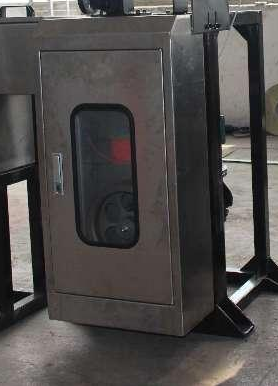

双轮牵引：

轮槽宽度10mm

轮子直径：

400mm

驱动电机：

4KW伺服电机

护罩：

S304不锈钢

牵引速度：

350m/min

编码器：

计米精准3‰

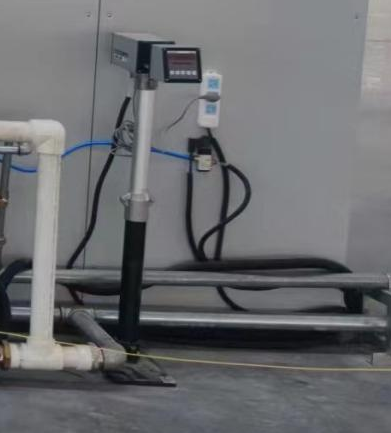

安装

扫描头和机架位于吹干器后面，输出在控制柜显示屏上

测量范围

0.1-25mm

测量精度

±0.002mm

分辨率

0.001mm

受检线缆外径：

≤30mm

最高检测速度：

300m/min

分辨率：

0.05 秒

检测灵敏度：

 600微安

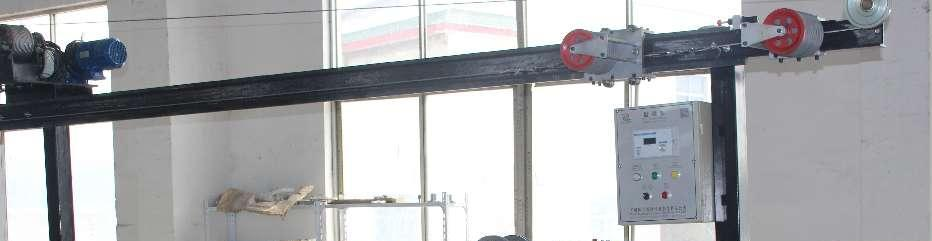

轨道构造：

采用铝型材+精密轨道

轨道长度：

约8M

储线量：

约150M

储线轮：

￠200mm，U形10/9沟，铝轮，轮面陶瓷处理。

变位讯号检出：

日本进口精密角度检出器

储线：

1.1KW伺服马达+减速机储线控制

线速：

自动追踪回馈控制收线机之线速

线盘直径范围：

Φ630-800mm

适用线盘宽度：

475－610mm；

线盘孔径：

Φ56/Φ80/mm/125mm

线盘载重：　　

0.3T；

适用线缆规格：

圆线：Φ0.4～Φ4mm；

收线速度：

10-350m/min

收线电机：

变频电机-5.5KW,1500rpm

收线控制器：

 汇川变频系列控制器

排线：

30光杆排线器

电源电压：

380V，三相五线制，50Hz，单相220V

速度同步：

速度同步信号输入点

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能。

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

加热温控仪采用汇邦控制

低压电器采用施耐德和正泰

变频器采用汇川品牌

挤塑机主电机及牵引电机选用伺服电机

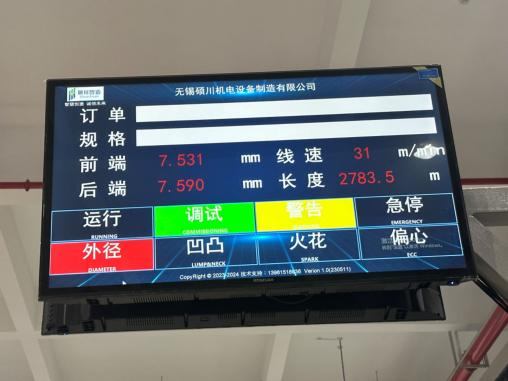

大屏显示器
