一、基本参数
主要用途： | 适用于软聚氯乙烯、聚乙烯、材料绝缘或护套层挤包（PVC PE HF）。 |
螺杆直径： | Φ50mm+35mm |
螺杆长径比： | 26：1/20:1 |
进线直径： | Φ0.3-φ1.5mm |
挤出后线芯外径： | Φ0.5—3mm |
最大牵引力： | 400kg |
生产线速度： | 300 m/min |
放线盘规格： | PN500～PN630 |
收线盘规格： | PN500～PN630 |
设备中心高： | 1000mm |
设备方向： | 待定 |
设备颜色 | 待定 |
二、电气配置
电气配置表 | 品牌 |
触摸屏（10.4） | 汇川 |
PLC | 汇川 |
变频器 | 汇川 |
主要轴承 | 哈瓦洛 |
低压电器 | 施耐德，正泰 |
温控表 | 汇邦 |
电机 | ZGABB |
三、设备组成
设备名称 | 型号 | 数量 | 备注 |
630主动放线 | 500/630 | 1台 | |
五轮校直 | 5轮 | 1 | |
50挤出机 | 50/26 | 1 | |
单色机头 | 1 | ||
烘干上料 | 50KG（落地式吸料机） | 1 | |
测径仪 | 2025 | 1 | |
印字机 | 1 | ||
高频火花机 | 15KV | 1 | |
水槽 | 2米+10米单层水槽+吹干 | 1 | |
计米器 | 双轮 | 1 | |
轮式牵引机 | 500mm | 1 | |
卧式储线架 | 12米 | 1 | |
630双盘穿轴式收线机 | 500/630 | 1 | |
导体预热器 | 启悦 | 1 | |
电器控制箱 | PLC型 | 1 |
四、设备技术说明：

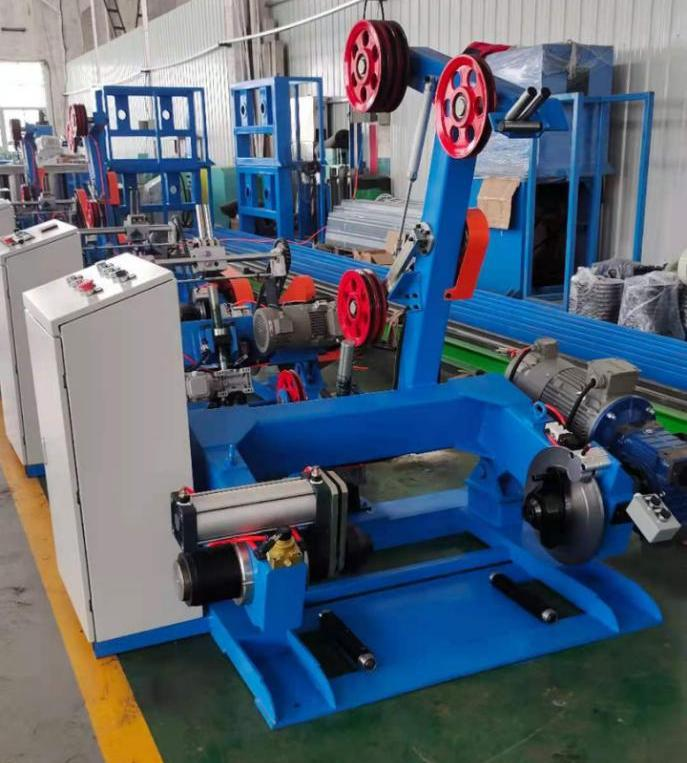

500/630主动放线架
放线形式：（主动） | 摆臂式 |
线盘直径范围 | Φ500－Φ630mm |
顶针及拨销规格 | Φ56/Φ125/mm |
线盘载重： | 0.8T |
适用线缆规格： | Φ0.5～Φ3mm |
升降 | 电动 |
放线张力 | 气动 |
夹紧 | 气动 |
放线动力 | 5.5KW |
刹车 | 气动 |
| |
五轮校直
形式 | 工具箱式 |
校直轮 | 上2个，下3个，轮径12mm |
校直调节 | 手动调节 |
轮槽 | 3个15mm槽 |
| |

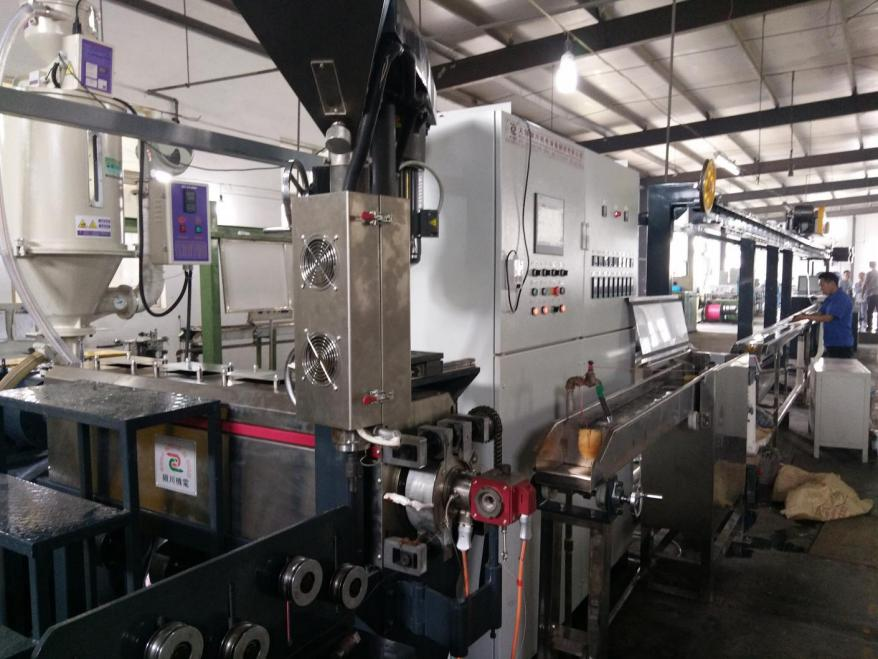

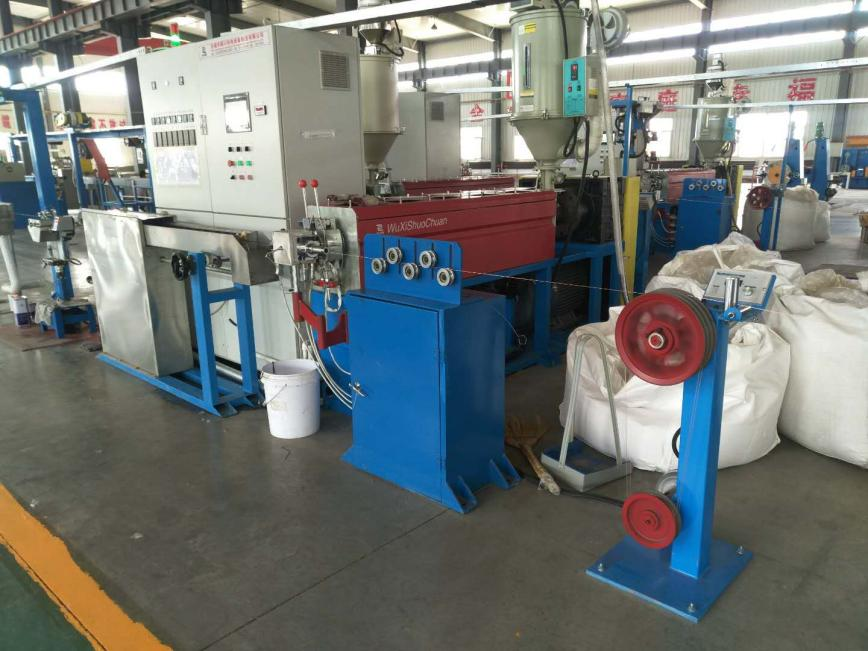

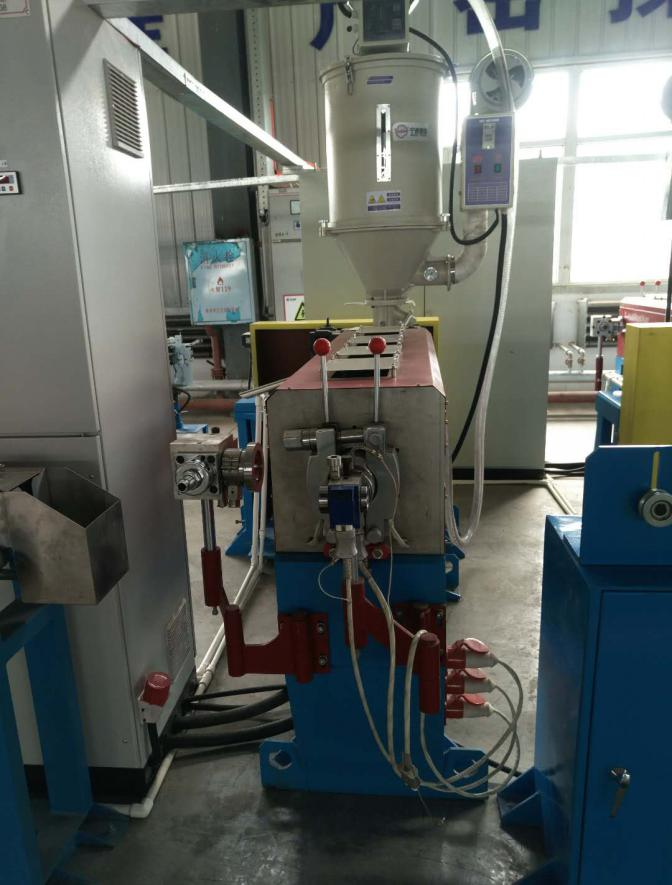

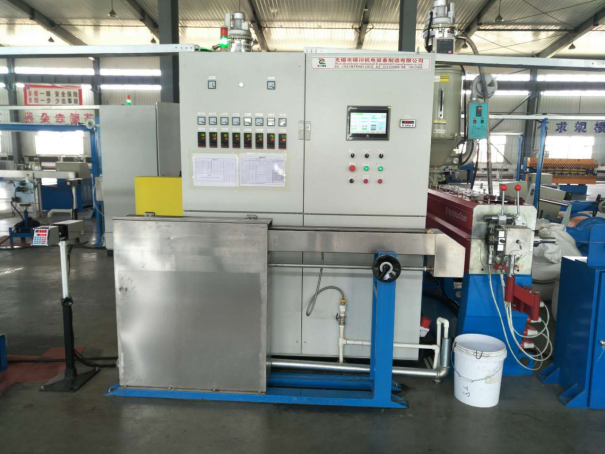

SJ50挤出机
主机适用于挤出材料为PVC/PE，LXPE。设备主要由齿轮箱，螺杆机筒，加热和冷却系统，机架装置。该挤出机主要有以下特点： | |
采用146减速箱，齿轮采用优质合金钢制造，磨齿处理，采用斜齿轮，材质SCM4经调质，齿面高濒淬火，精加工研磨加工，齿轮硬度：HRC52。高强度，低噪声。齿轮箱体经退火处理后加工。 | |
螺杆采用38CrMoALA材料，特殊螺棱结构的设计方法，挤出质量大大优于其它形式螺杆；在强化剪切的同时防止塑料过热分解；提高塑料的塑化和均化；保证塑料的高速挤出均化；保证塑料的高速挤出，花键连接。 | |
机筒38CrMoALA材料，优质合金钢制造，HV>940；设计中采用了铸铝加热器及风机风冷技术，保证了良好的最佳加工工艺点上的热平衡，起到了精确控制机筒温度的作用。带3台180W风机分别控制，其余部位自然空冷。 | |
皮带式传动设计，传动效率高；螺杆转速0--120rpm。 | |
机颈采用电加热块加热，机头留有两组加热电源及测温装置接口 | |
设备挤出出胶量：挤PVC材料时为 60kg/h、挤PE材料时为50kg/h并附带一套螺杆装拆专用工具 | |
挤塑机主机选用22KW电机，PVC一根。 | |
夹具：3片式连接。固定机构有自动对心功能。 | |
| |
机头：
机头形式为免调偏式； | |
机头加热为内加热 | |
机头材料S136 | |
| |
料斗、上料装置
料斗上须安装脱料报警装置，在料斗顶部安装警灯指示。 | |
上料装置：300kg/h 1台 | |
烘干装置：50kg 1台 |

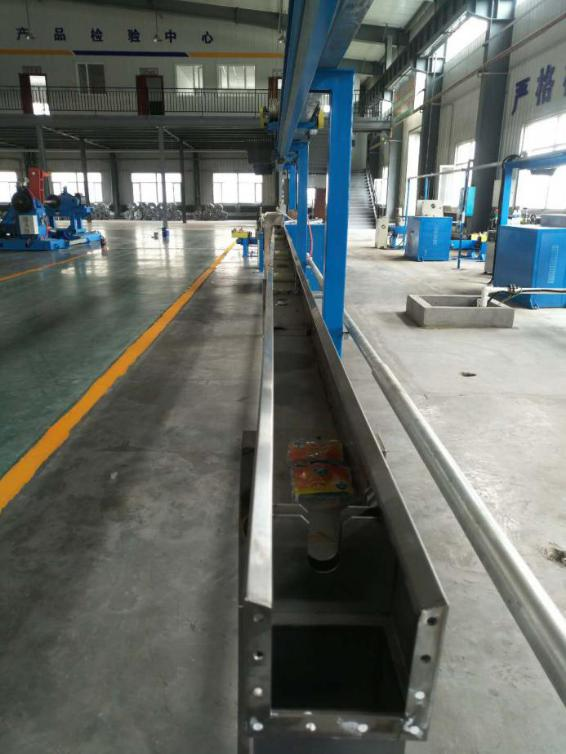

不锈钢冷却水槽
采用二段式不锈钢冷却水槽，总长12m，截面为140*160mm，2mm不锈钢板材质制作 | |
首段为单层可伸缩水槽，长度2米，带小水箱，有溢水和排污功能； | |
第二段式不锈钢单层冷却水槽，单层10m，截面为140*160mm，2mm不锈钢板材质制作+1米吹干. | |
侧面上水，底部回水；上水槽中导轮用尼龙材质制作，导轮轴用 | |
出线口带有高效吹干装置 | |
| |

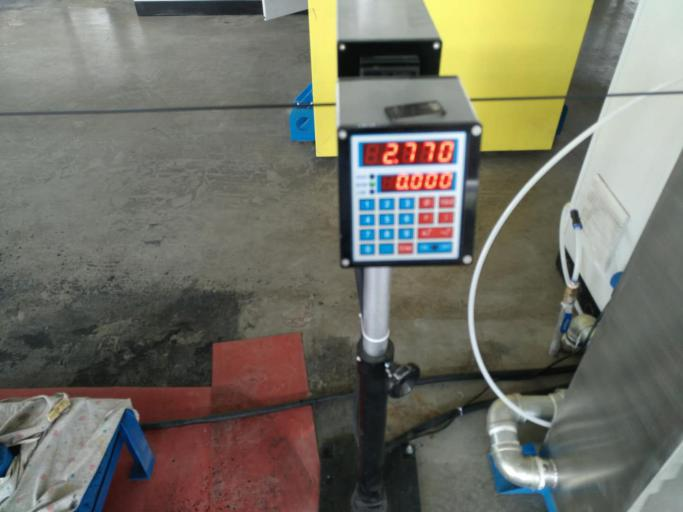

机型：2025自动追踪回馈控制型。
线径测试范围： | ψ0.2～ψ20mm。 |
控制器： | 嵌入型﹙固定于主电气控制箱﹚。 |
附独立式检测器固定座。 | |
特点： | 带自动反馈功能，线径可自动调整 |
| |

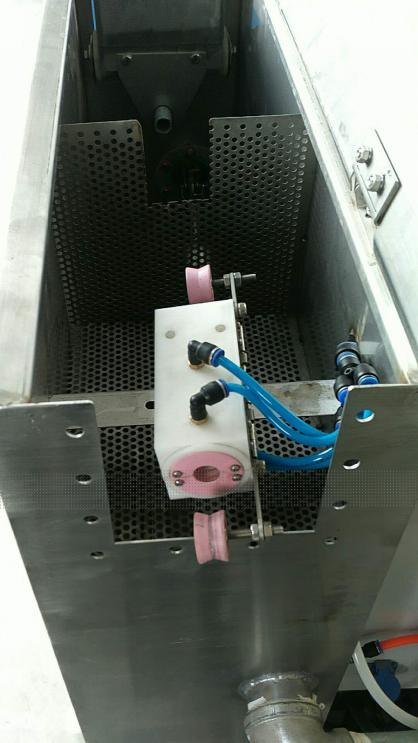

电缆吹干器
集束式吹干器，采用压缩空气吹干。孔内镶嵌陶瓷，安装水槽内 | |
| |
火花检测装置
用于检测线缆绝缘层缺陷的专用设备，在生产线中用于中间检测。 | |
电源电压： | AC220V 50HZ |
输出电压： | 0-15KV |
最大线速度： | 350m/min |
分辨率： | max 0.05 秒 |
最高灵敏度： | 600微安 |
空载显示电压误差： | ±5% |
| |
轮式牵引机500mm
适用电缆最大外径：12mm | |
双轮牵引，轮槽宽度15mm | |
轮子直径：500+400mm | |
驱动电机：4KW | |
护罩：S304不锈钢 | |
| |

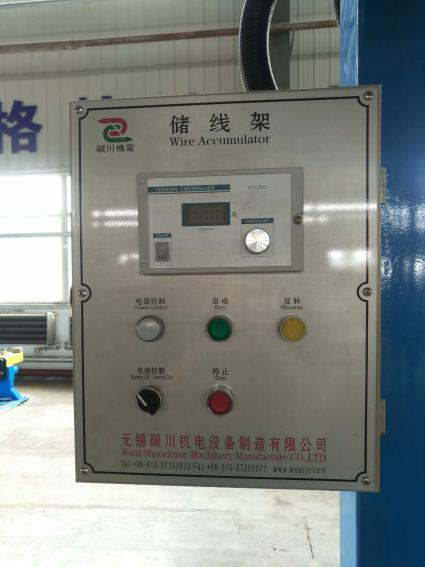

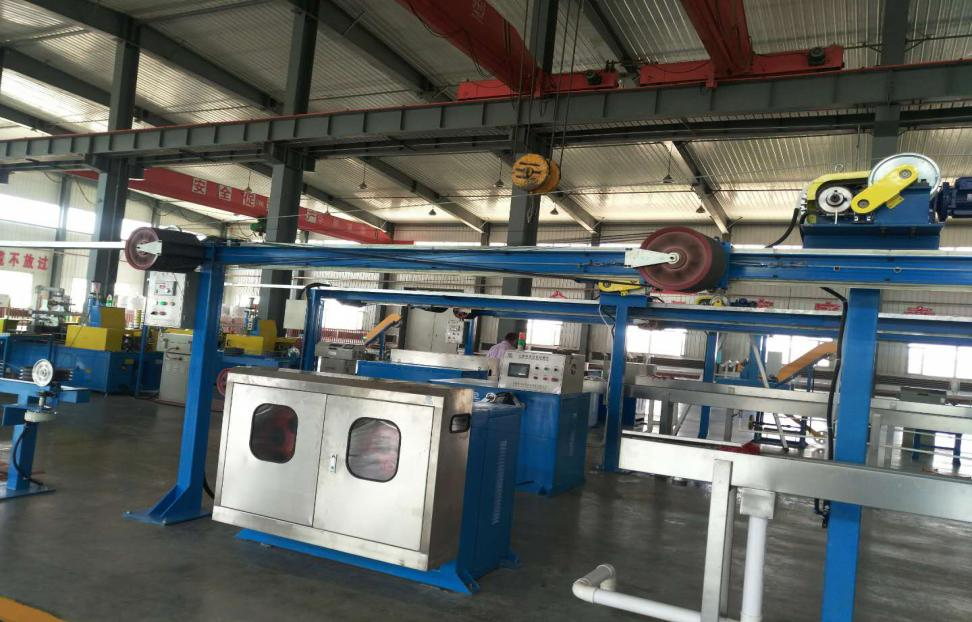

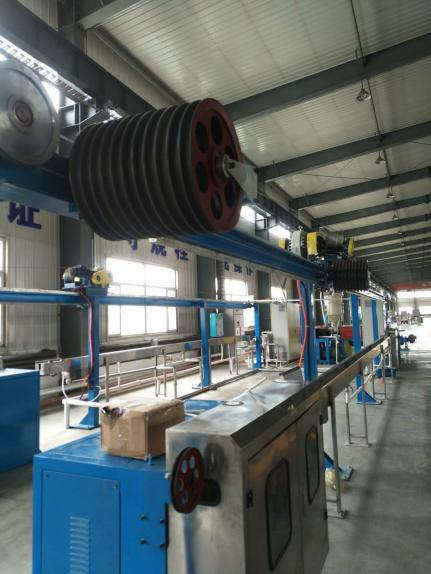

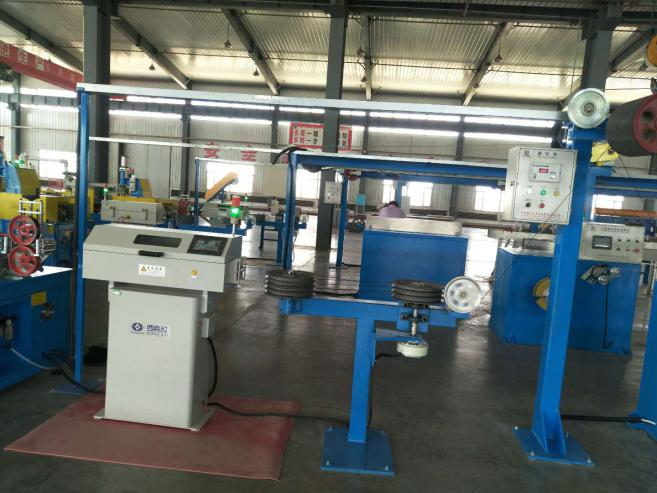

12米立式储线架
机型：卧式储线＋立式张力控制 | |
轨道构造：采用H型钢+中碳方钢条调质处理 | |
轨道长度：约12M。 | |
储线量：约240M | |
储线轮：￠250mm，U形10/11沟，铝轮，阳极硬化处理 。 | |
变位信号检出：日本进口精密角度检出器 | |
储线：10KG磁粉+1.5KW马达+减速机储线控制 | |
自动追踪回馈控制给线机之线速 | |
| |

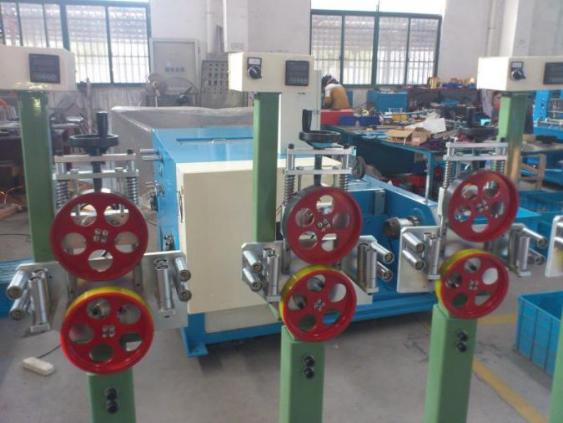

计米器
上轮陶瓷，计米轮耐磨 | |
下轮PU胶，防止压坏线缆 | |
上下可调。 | |
编码器：计米精准3‰ | |
| |

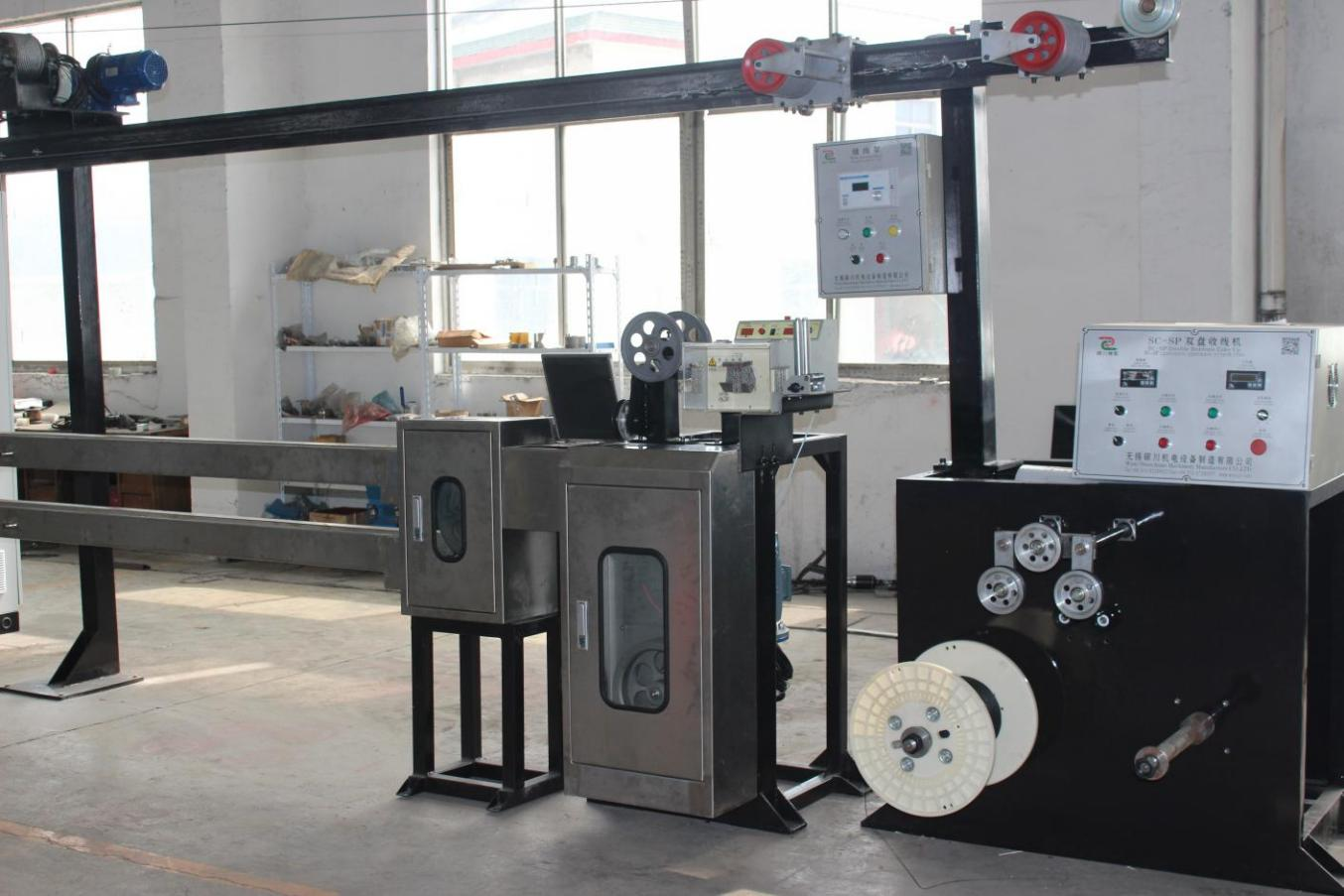

630双盘穿轴收排线机，
收线机形式：穿轴式； | |
线盘直径范围：Φ500－Φ630mm | |
适用线盘宽度：475－300mm； | |
线盘孔径： Φ56/Φ80/mm/125mm | |
线盘载重： 0.3T； | |
适用线缆规格：圆线扁线：Φ1.0～Φ15mm； | |
收线线速度： 10—350m/min | |
收线电机： 变频电机-3.7KW,1500rpm | |
收线控制器： 汇川变频系列控制器 | |
排线： 30光杆排线器 | |
电源电压： 380V，三相五线制，50Hz，单相220V | |
速度同步：速度同步信号输入点 | |
| |

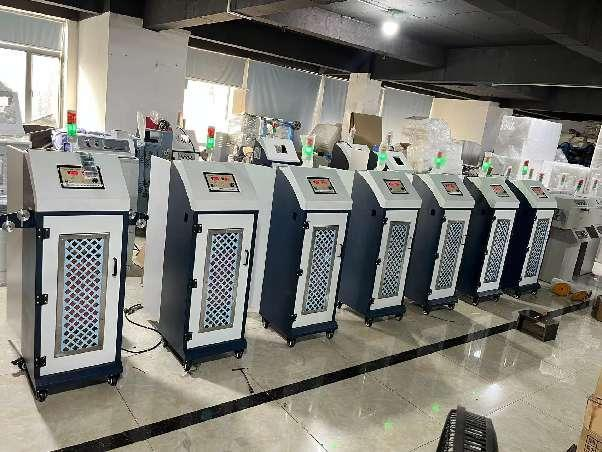

高频感应预热器
工作条件： | 环境温度 0 ~ 45℃ |
空气湿度 ≤85％（无凝结水） | |
最大海拔高度 2000 m | |
电源电压 三相交流380V±10％ | |
电源频率 45 ~ 65Ｈz | |
最大电源电流 30Ａ（平均有效值） | |
主要性能参数 | 导轮直径 250 mm |
工作频率 500 Hz | |
适用线径 0.5 ~ 2.3 mm | |
适用线速度 10 ~ 600 m/min | |
预热温度 0 ~ 299 ℃ | |
最大功率 12 kW | |
进出线高度 1000 mm | |
 | |

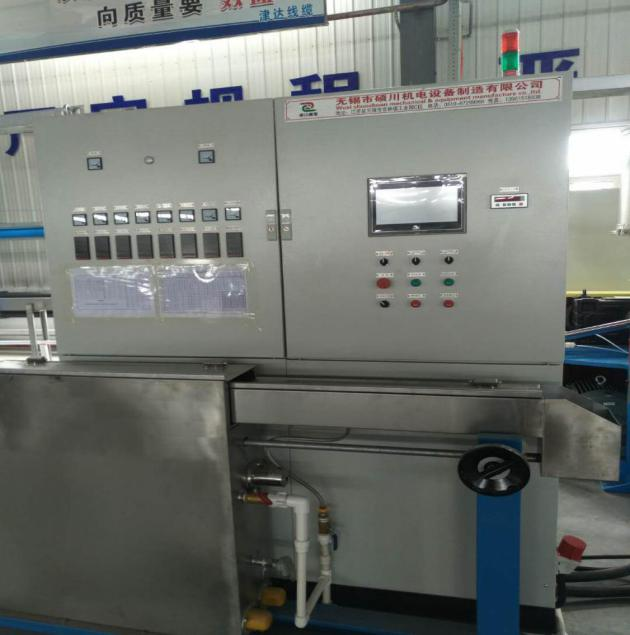

电气同步控制系统
整机采用10.4寸触摸屏操作，汇川PLC控制，操作系统设计合理可靠 | |
触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。 | |
控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能。带以太网接口 | |
整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。 | |
主要部位采用NSK ，其他选用轴承为哈、洛、瓦产品或品质更好的进口轴承 | |
所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。 | |
提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸 | |
设备基色为诺基亚蓝，或客户指定 | |
| |
