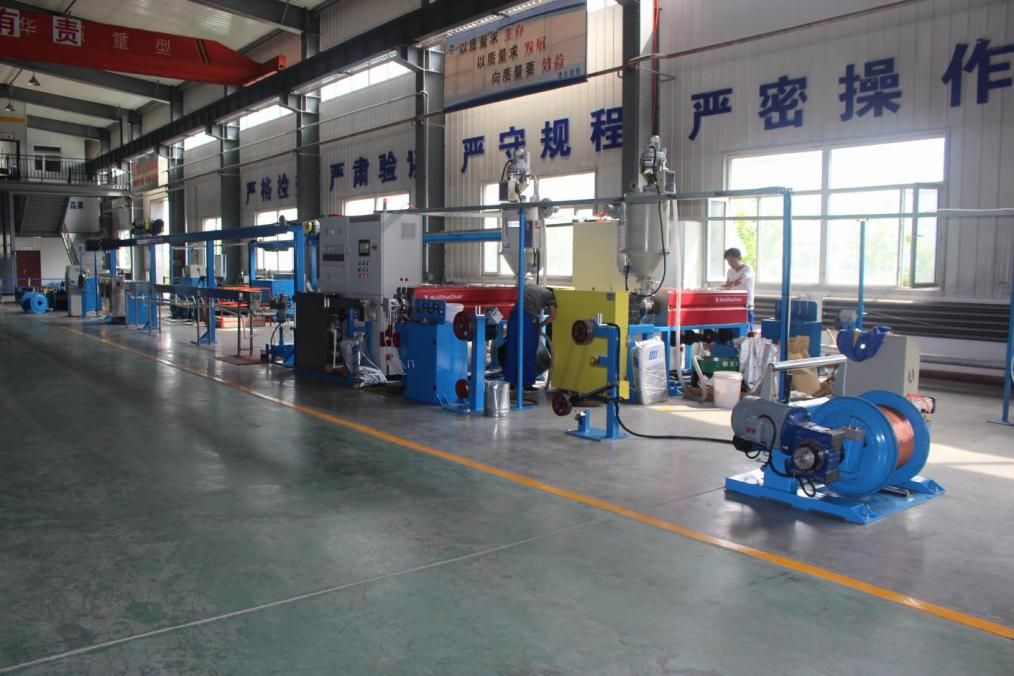

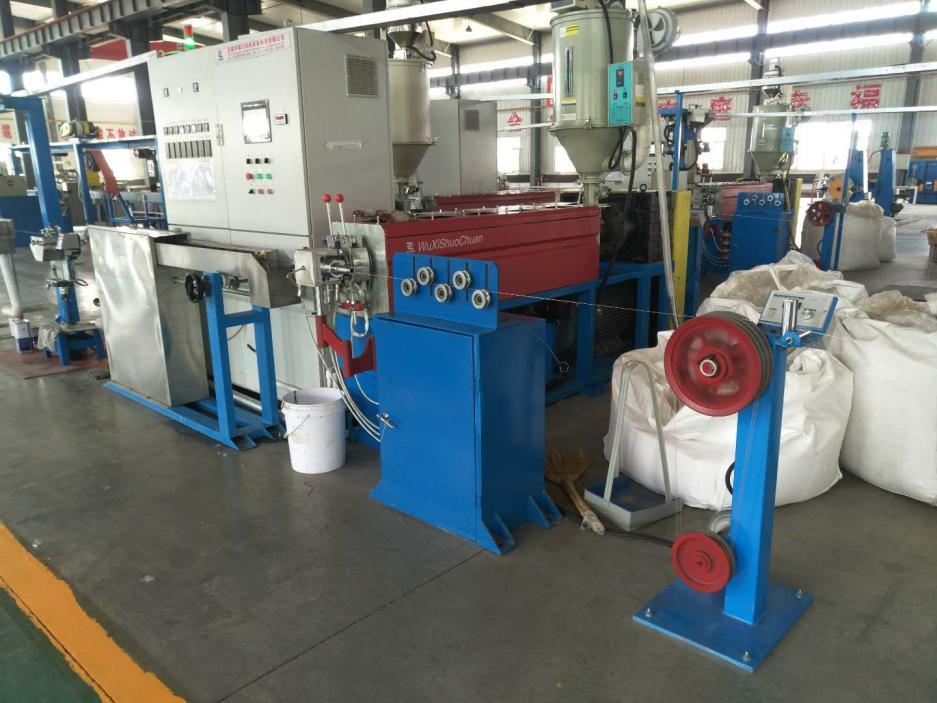

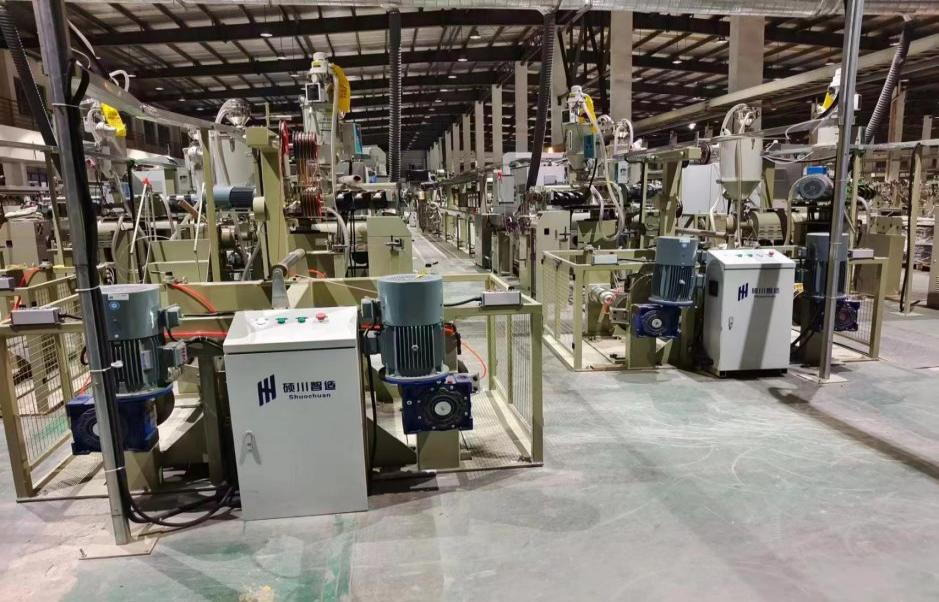

50+35生产线

螺杆直径：

Φ50mm+35mm

螺杆长径比：

 26：1/20:1

进线直径：

Φ0.5-φ3mm

挤出厚度

0.5-1.4mm

挤出后线芯外径：

Φ1.5-φ4mm

最大牵引力：

400kg

生产线速度：

300 m/min

放线盘规格：

PN500～PN630

收线盘规格：

PN500～PN630

设备中心高：

1000mm

PLC

汇川

变频器

汇川

主要轴承

哈瓦洛

低压电器

施耐德

温控表

RKC

电机

先泰

800双头主动放线

1台

五轮校直

5轮

1

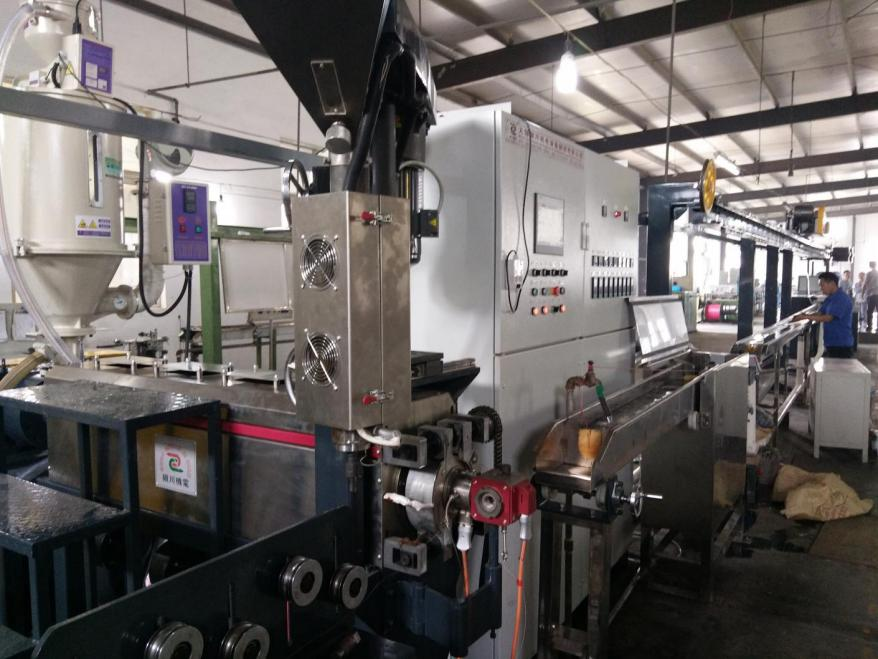

50挤出机

50/26

1

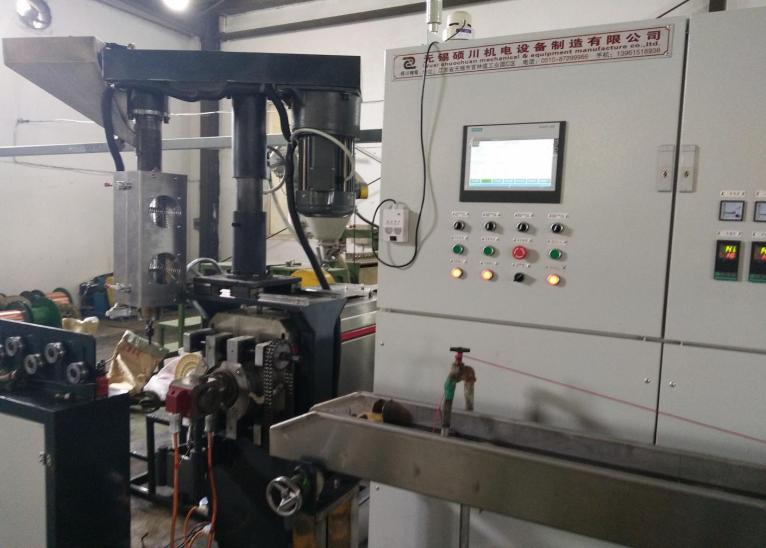

35挤出机

35/20

1

双色机头

5mm最大

1

烘干上料

50KG

1

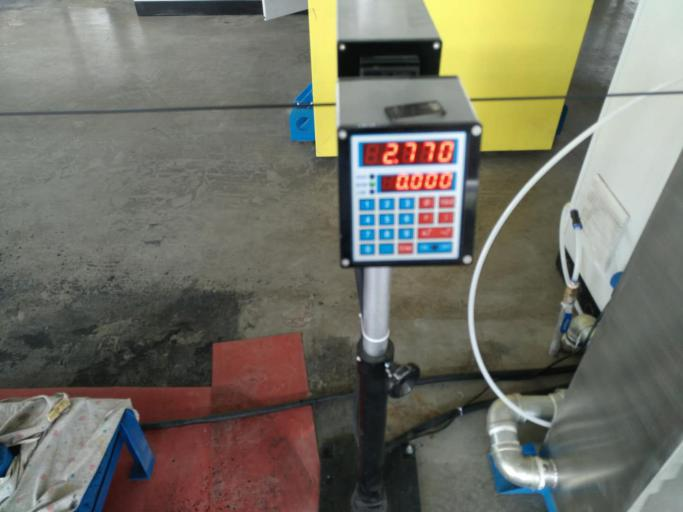

测径仪

2025

1

印字机

外购

1

火花机

15KV

1

水槽

2米+9米

1

计米器

双轮

1

轮式牵引机

500mm

1

卧式储线架

12米

1

630双盘式收线机

500/630

1

高频预热器

上海欧勒

1

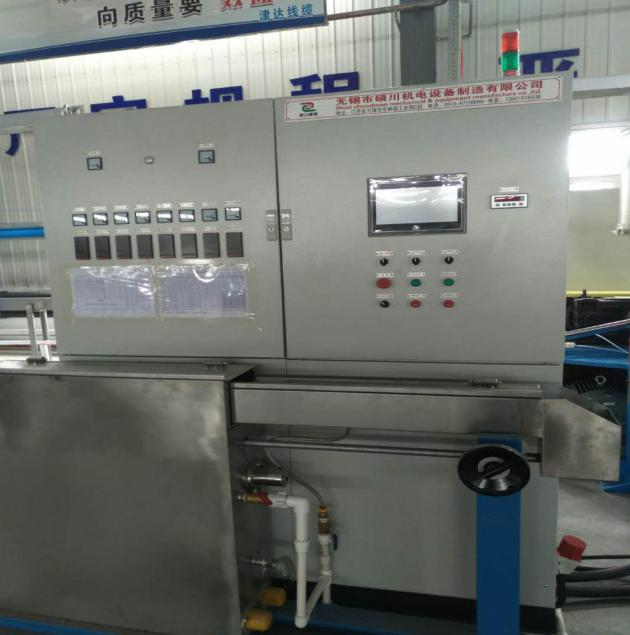

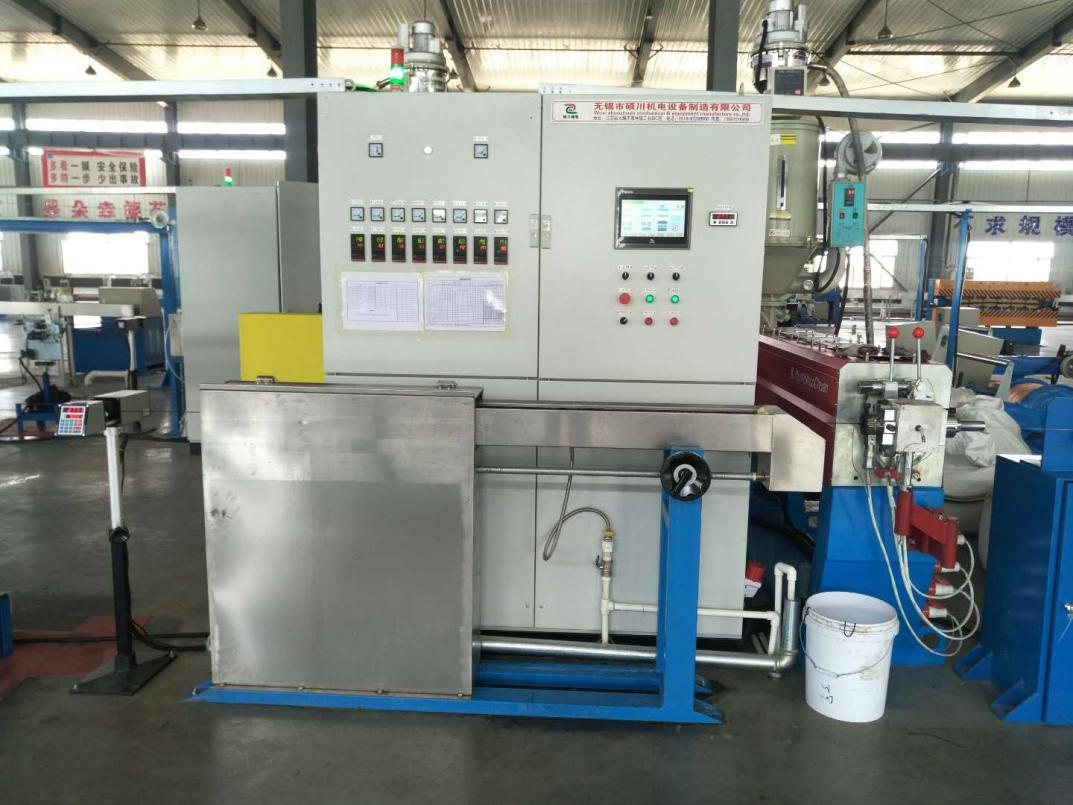

电器控制箱

PLC型

1

线盘直径范围

Φ500－Φ800mm

顶针及拨销规格

Φ56/Φ125/mm

线盘载重：

0.8T

适用线缆规格：

Φ0.4～Φ6mm

升降

电动

放线张力

气动张力

夹紧

气动

放线动力

7.5KW

控制方式

舞蹈器控制放线速度

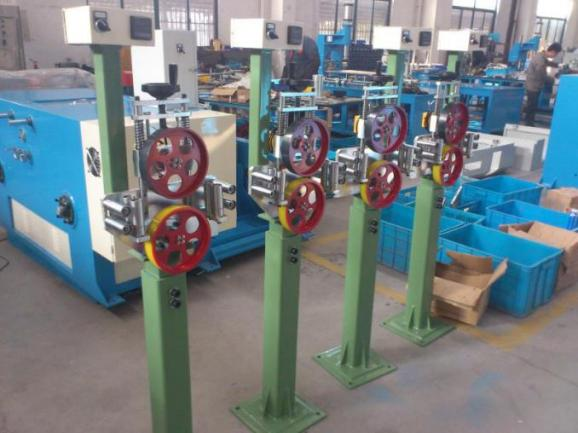

校直轮

上2个，下3个，轮径12mm

校直调节

手动调节

轮槽

3个15mm槽

采用146减速箱，齿轮采用优质合金钢制造，磨齿处理，采用斜齿轮，材质SCM4经调质，齿面高濒淬火，精加工研磨加工，齿轮硬度：HRC52。高强度，低噪声。

齿轮箱体经退火处理后加工。

螺杆采用38CrMoALA材料，特殊螺棱结构的设计方法，挤出质量大大优于其它形式螺杆；在强化剪切的同时防止塑料过热分解；提高塑料的塑化和均化；保证塑料的高速挤出均化；保证塑料的高速挤出，花键连接。

机筒38CrMoALA材料，优质合金钢制造，HV>940；设计中采用了铸铝加热器及风机风冷技术，保证了良好的最佳加工工艺点上的热平衡，起到了精确控制机筒温度的作用。带3台170W风机分别控制，其余部位自然空冷。

皮带式传动设计，传动效率高；螺杆转速0--120rpm。

机颈采用电加热块加热，机头留有两组加热电源及测温装置接口

设备挤出出胶量：挤PVC材料时为 60kg/h、挤PE材料时为50kg/h并附带一套螺杆装拆专用工具

挤塑机主机选用30KW电机，PVC一根。

夹具：3片式连接。固定机构有自动对心功能。

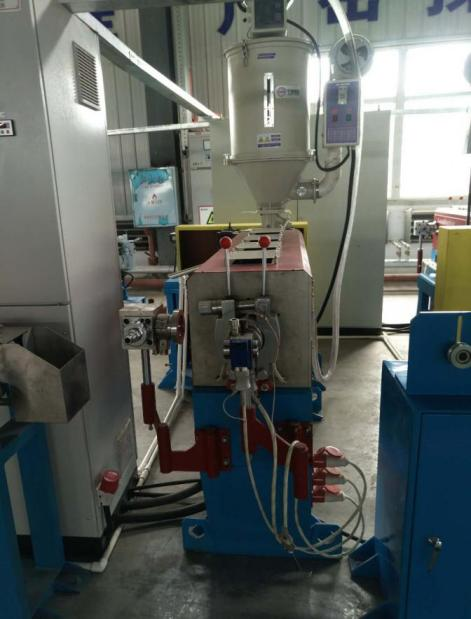

螺旋螺缸规格：ψ35mm，L/D=18/1。

押出量：35=15Kg/Hr ， (机头开放，软质PVC)

螺缸：材质38CrMoALA材料，﹙调质，表面渗氮硬化﹚

螺旋：PVC-BM一只，XLPE只，38CrMoALA材料，﹙调质，高周波淬火硬化，研磨，镀硬铬﹚

电热器35机螺缸3组, 铸铝加热；机头1个,铸铝式，颈部、夹头、眼模不锈钢夹片式各一组

风车：35螺缸2区段高效率风车。

手动升降旋转

机头加热为内加热

机头材料S136

双色结构，送试机模具，模具图纸

上料装置：700G  1台=50机

烘干装置：25KG  1台=50机

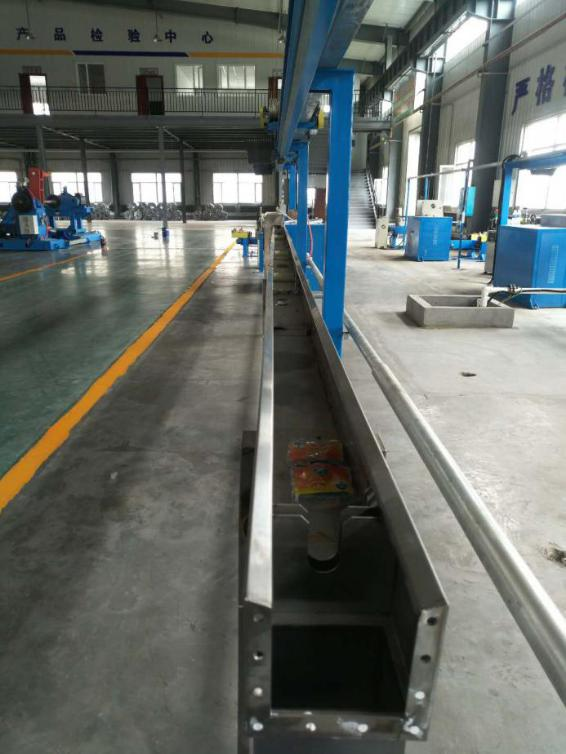

首段为单层可伸缩水槽，长度2米，带小水箱，有溢水和排污功能；

第二段式不锈钢单层冷却水槽，单层12m，截面为140*160mm，2mm不锈钢板材质制作

侧面上水，底部回水；上水槽中导轮用尼龙材质制作，导轮轴用

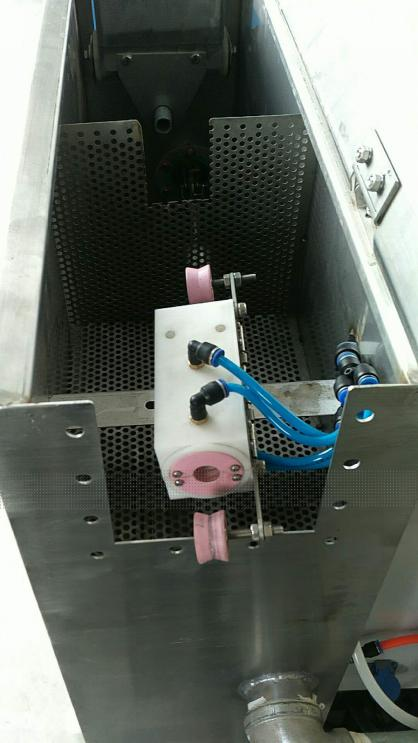

出线口带有高效吹干装置

控制器：崁入型﹙固定于主电气控制箱﹚。

附独立式检测器固定座。

特点：带自动反馈功能，线径可自动调整

电源电压：

 AC220V      50HZ

输出电压：

 0-15KV

最大线速度：

 50m/min

分辨率：

  max        0.05 秒

最高灵敏度：

    600微安

空载显示电压误差：

±5%

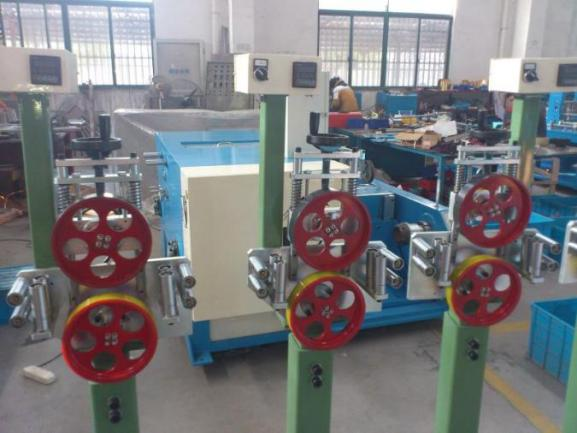

双轮牵引：

轮槽宽度16mm

轮子直径：

500+400mm

驱动电机：

4KW

护罩：

S304不锈钢

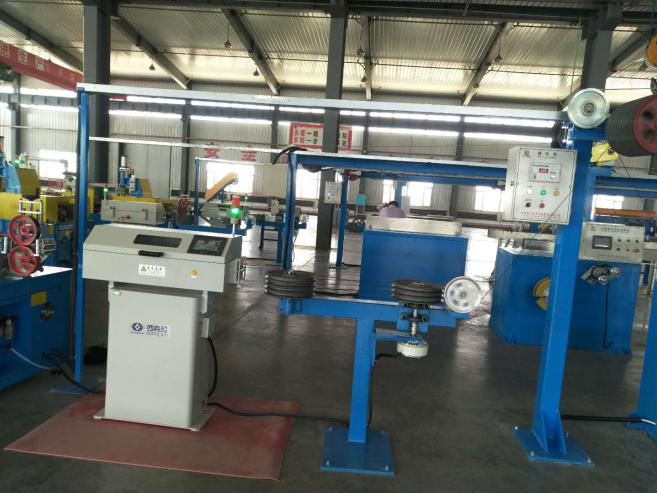

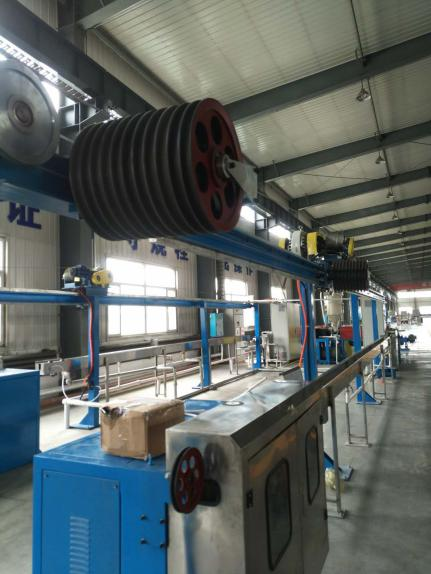

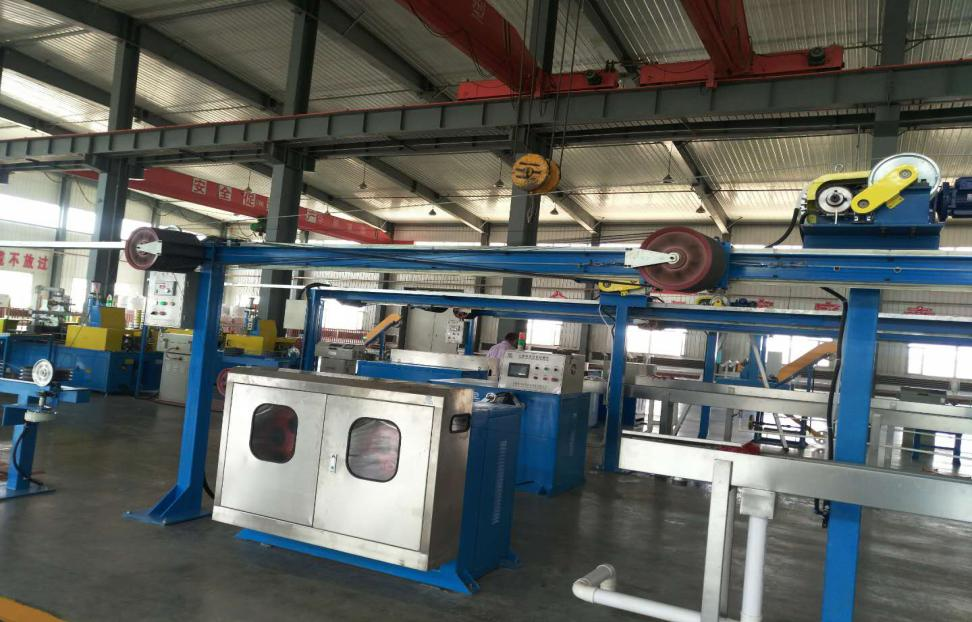

轨道构造：

采用H型钢+中碳方钢条调质处理

轨道长度：

约12M。

储线量：

约240M

储线轮：

￠200mm，U形10/11沟，铝轮，阳极硬化处理 。

变位讯号检出：

日本进口精密角度检出器

储线：

10KG磁粉+1.5KW马达+减速机储线控制

进出线有夹线功能。

自动追踪回馈控制给线机之线速

下轮PU胶，防止压坏线缆

上下可调。

编码器：计米精准3‰

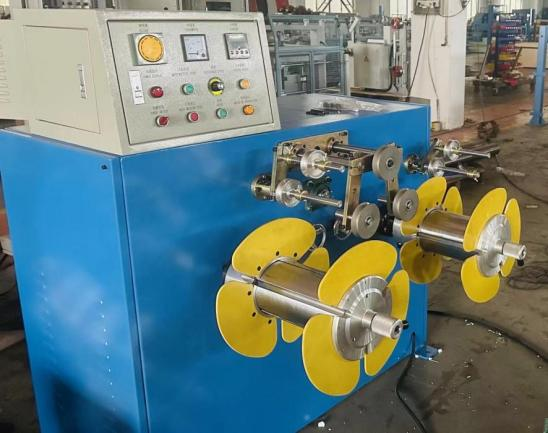

线盘直径范围：

Φ500－Φ630mm

适用线盘宽度：

475－300mm；

线盘孔径：

Φ56/Φ80/mm/125mm

线盘载重：　

　0.3T；

适用线缆规格：

圆线扁线：Φ1.0～Φ15mm；

收线线速度：

  10-350m/min

收线电机：

 变频电机-3.7KW,1500rpm

收线控制器：

 汇川变频系列控制器

排线：

 30光杆排线器

电源电压：

 380V，三相五线制，50Hz，单相220V

速度同步：

速度同步信号输入点

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能。带以太网接口

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

加热温控仪采用RKC控制

挤塑机主电机及牵引电机选用皖南电机

主要部位采用NSK ,其他选用轴承为哈、洛、瓦产品或品质更好的进口轴承

所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。

提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸

设备基色为诺基亚蓝，或客户指定
