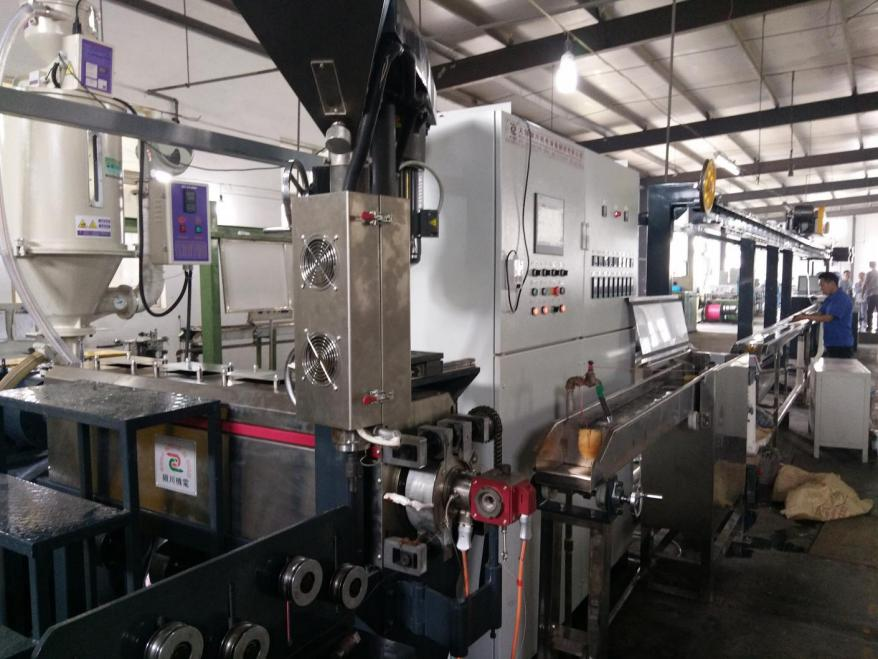

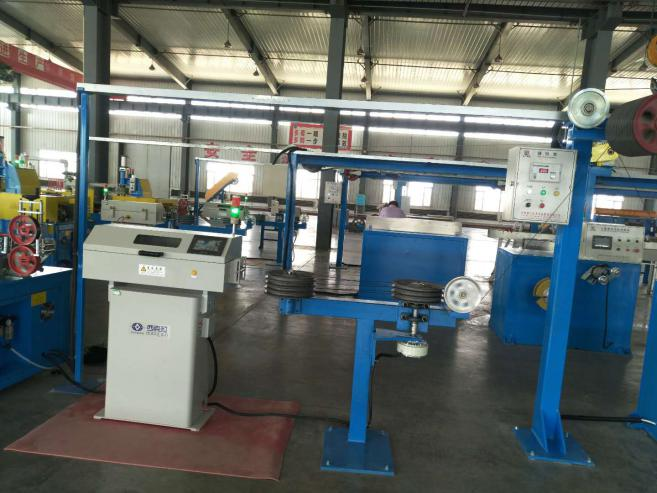

30绝缘挤出生产线

螺杆直径：

Φ30mm

螺杆长径比：

 26：1

适用线径：

Φ0.05-φ0.5mm²

挤出厚度

MAX0.6mm

最大牵引力：

400kg

生产线速度：

300 m/min (客户要求大于500）

放线盘规格：

PN400～PN500

收线盘规格：

PN400～PN630

设备中心高：

1000mm

触摸屏（10.4）

汇川

PLC

汇川

变频器

汇川

主要轴承

哈瓦洛

低压电器

施耐德，正泰

温控表

汇邦

电机

ZGABB

500主动放线

500/400

1台

五轮校直

5轮

1

30挤出机

30/26

1

双色机头

3mm最大

1

烘干上料

25KG

1

3025测径仪

1

印字机

1

15KV高频火花机

1

水槽

2米+10米单层水槽+吹干

1

计米器

双轮

1

轮式牵引机

300mm

1

卧式储线架

12米

1

630双盘穿轴式收线机

400/630

1

导体预热器

启悦

1

电器控制箱

PLC型

1

线盘直径范围

Φ500－Φ400mm

顶针及拨销规格

Φ56/Φ125/mm

线盘载重：

0.5T

适用线缆规格：

Φ0.5～Φ3mm

升降

电动

放线张力

气动

夹紧

气动

放线动力

4KW

刹车

气动

校直轮

上2个，下3个，轮径12mm

校直调节

手动调节

轮槽

3个15mm槽

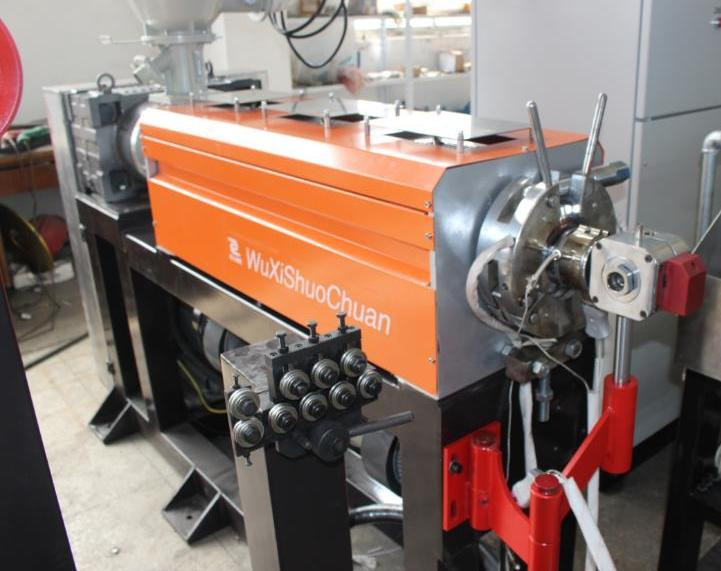

采用112减速箱，齿轮采用优质合金钢制造，磨齿处理，采用斜齿轮，材质SCM4经调质，齿面高濒淬火，精加工研磨加工，齿轮硬度：HRC52。高强度，低噪声。齿轮箱体经退火处理后加工。

螺杆采用德国进口SKH-9材料/或者国产材料，特殊螺棱结构的设计方法，挤出质量大大优于其它形式螺杆；花键连接。

机筒德国进口SKH-9材料或者国产材料，优质合金钢制造，HV>940；设计中采用了铸铜加热器及风机风冷技术，保证了良好的最佳加工工艺点上的热平衡，起到了精确控制机筒温度的作用。带3台170W风机分别控制，其余部位自然空冷。

机头锁夹：采用SUS304

皮带式传动设计，传动效率高；螺杆转速0--60rpm。

机颈采用电加不锈钢加热棒加热，机头留有两组加热电源及测温装置接口

挤塑机主机选用4KW电机伺服电机，

夹具：哈弗式连接。固定机构有自动对心功能。

压力传感器：配备压力传感器。

机头加热为内加热

机头材料S136

双色结构，送试机模具，模具图纸

上料装置：300kg/h

烘干装置：25kg

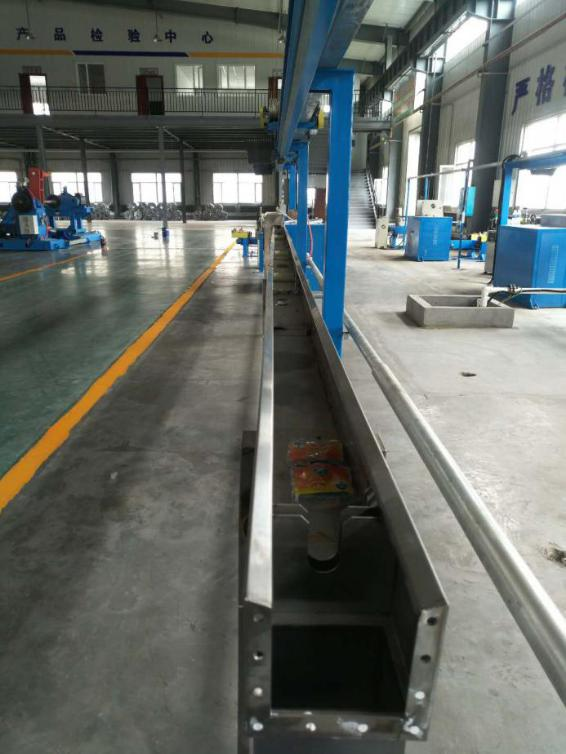

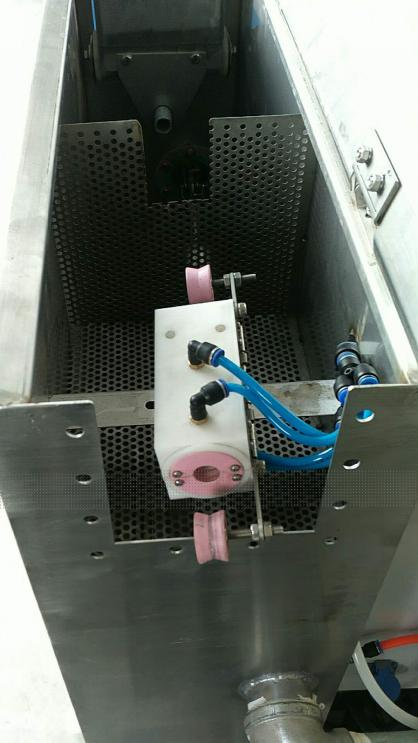

首段为单层可伸缩水槽，长度2米，带小水箱，有溢水和排污功能；

第二段式不锈钢单层冷却水槽，单层10m，截面为140*160mm，2mm不锈钢板材质制作+1米吹干.

侧面上水，底部回水；上水槽中导轮用尼龙材质制作，导轮轴用

出线口带有高效吹干装置

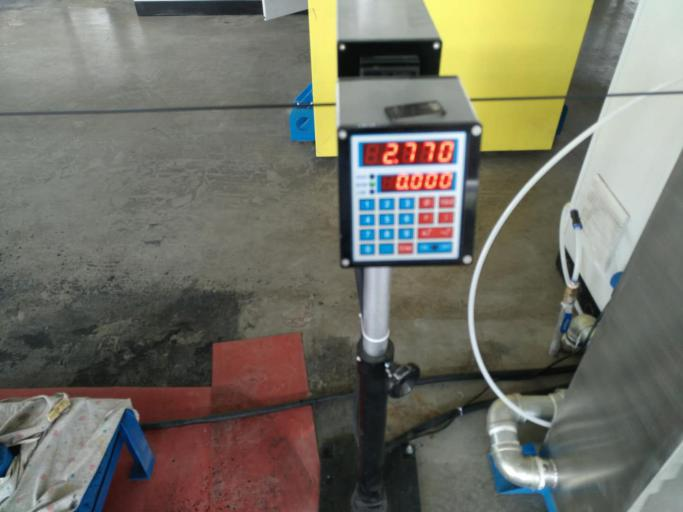

控制器：崁入型﹙固定于主电气控制箱﹚。

附独立式检测器固定座。

特点：带自动反馈功能，线径可自动调整

电源电压：

AC220V      50HZ

输出电压：

  0-15KV

最大线速度：

 350m/min

分辨率：

  max        0.05 秒

最高灵敏度：

  600微安

空载显示电压误差：

±5%

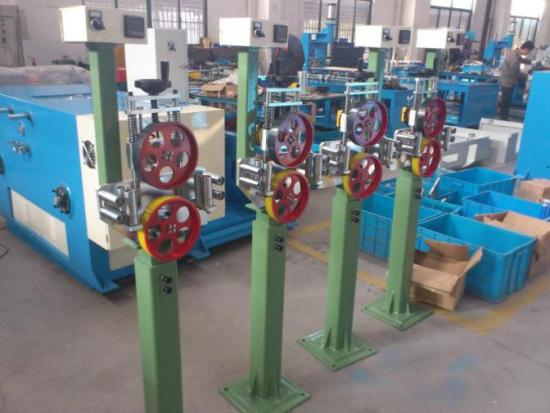

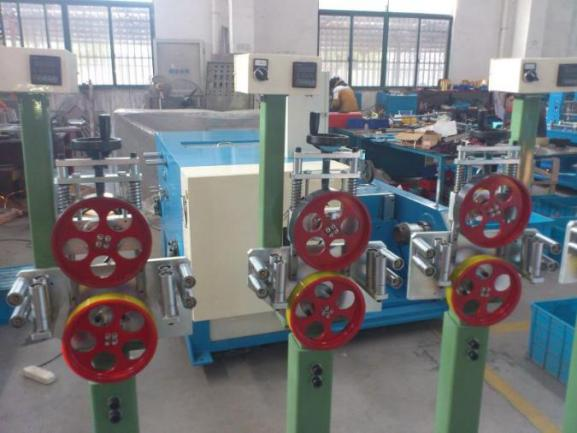

双轮牵引，轮槽宽度10mm

轮子直径：

300+200mm

驱动电机：

2.2KW

护罩：

S304不锈钢

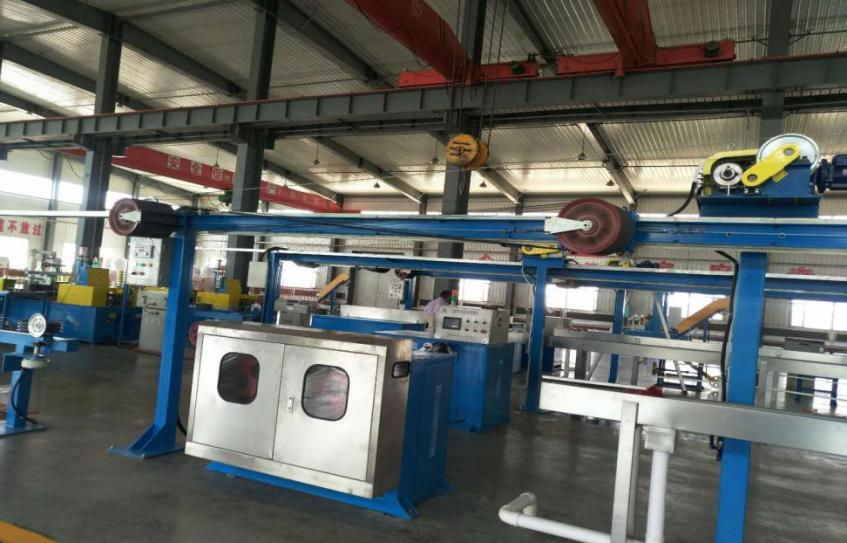

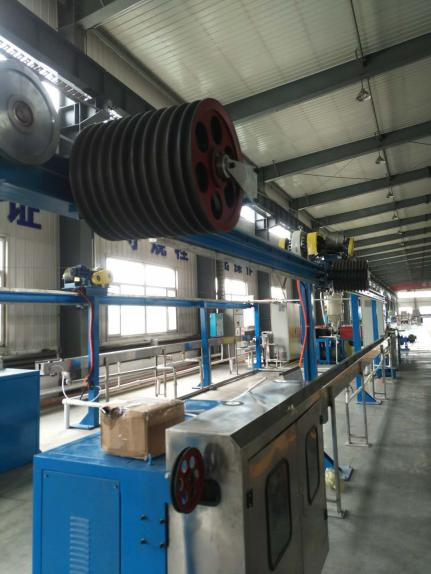

轨道构造：

采用H型钢+直线轴承

轨道长度：

约12M。

储线量：

约240M

储线轮：

￠120mm，U形10/11沟，铝轮，阳极硬化处理 。

变位讯号检出：

日本进口精密角度检出器

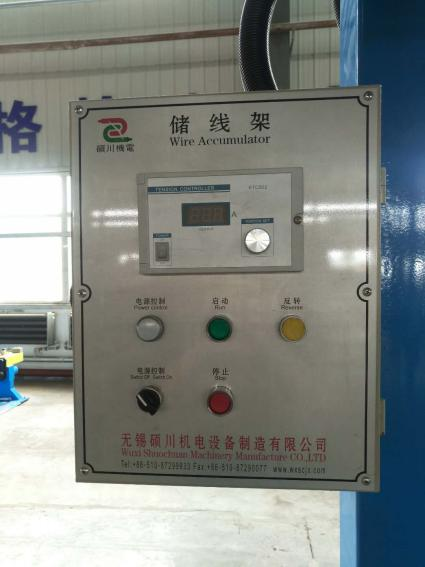

储线：

5KG磁粉+0.75KW马达+减速机储线控制

自动追踪回馈控制给线机之线速

下轮PU胶，防止压坏线缆

上下可调。

编码器：计米精准3‰

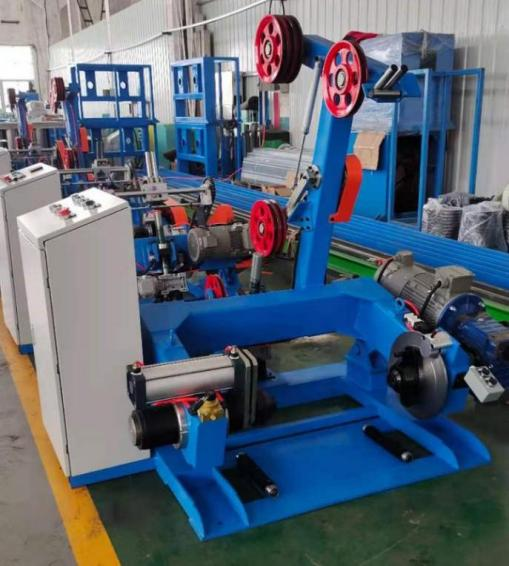

线盘直径范围：

Φ400－Φ630mm

适用线盘宽度：

375－300mm；

线盘孔径：

   Φ56/Φ80/mm/125mm

线盘载重：　

　0.3T；

适用线缆规格：

圆线扁线：Φ1.0～Φ15mm；

收线线速度：

 10-350m/min

收线电机：

变频电机-3.7KW,1500rpm

收线控制器：

汇川变频系列控制器

排线：

30光杆排线器

电源电压：

 380V，三相五线制，50Hz，单相220V

速度同步：

速度同步信号输入点

空气湿度 ≤85％（无凝结水）

最大海拔高度 2000 m

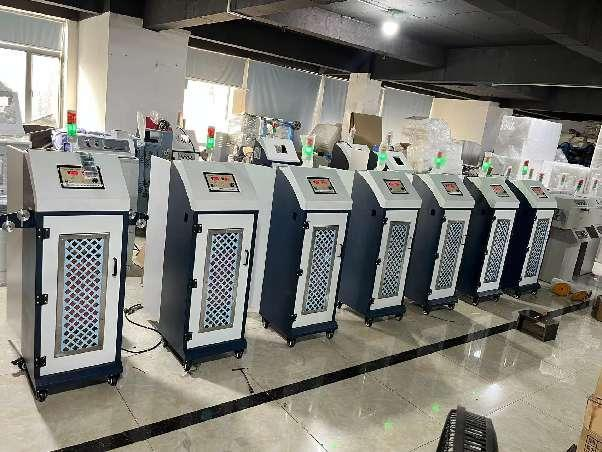

电源电压 三相交流380V±10％

电源频率 45 ~ 65Ｈz

最大电源电流 30Ａ（平均有效值）

主要性能参数

导轮直径 250 mm

工作频率 500 Hz

适用线径 0.5 ~ 2.3 mm

适用线速度 10 ~ 600 m/min

预热温度 0 ~ 299 ℃

最大功率 12 kW

进出线高度 1000 mm

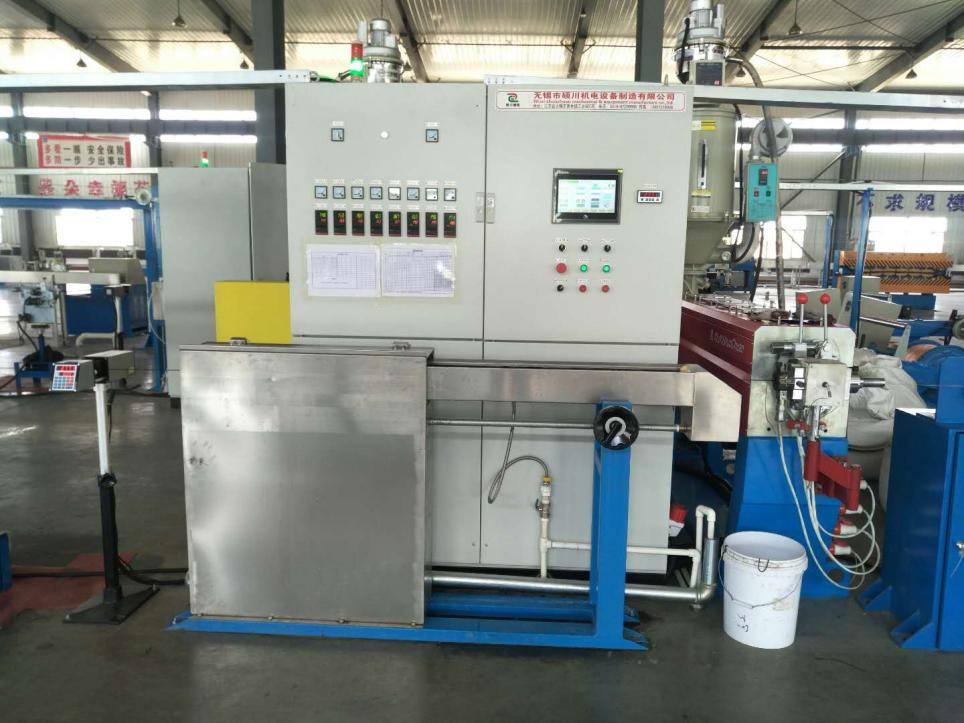

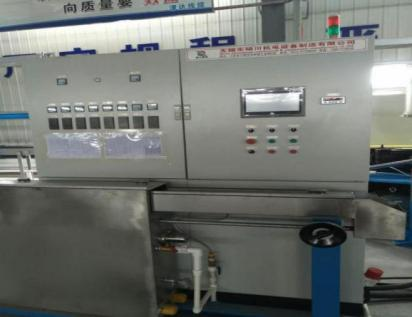

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热功能。带以太网接口

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，线芯击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

加热温控仪采用汇邦控制

主要部位采用NSK ,其他选用轴承为哈、洛、瓦产品或品质更好的进口轴承

所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。

提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸

热电偶：

每个型号1个

保险丝：

1个

试机模具

1套

工具箱

（专用工具一套）
