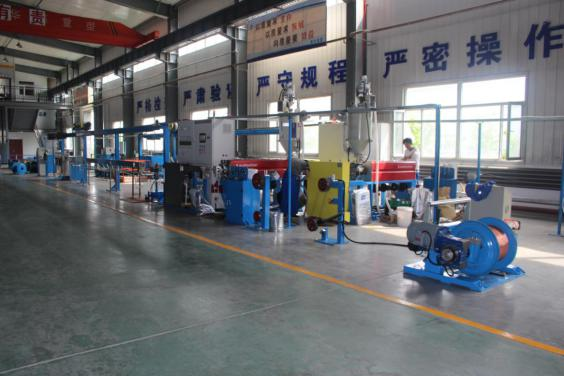

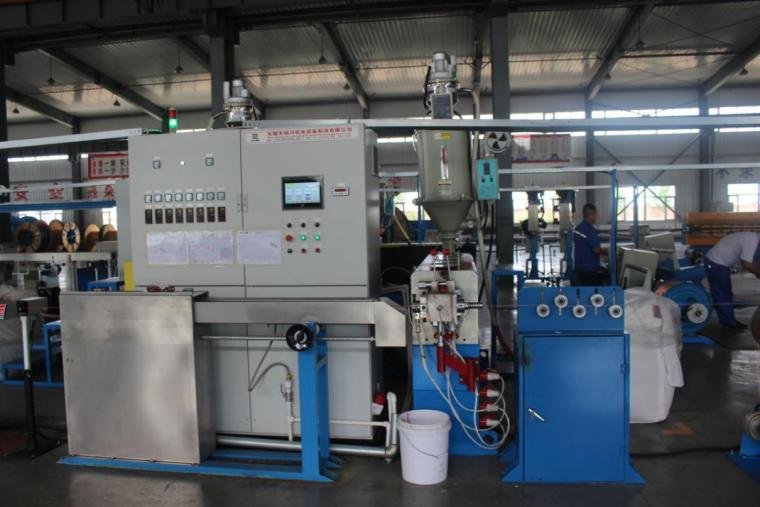

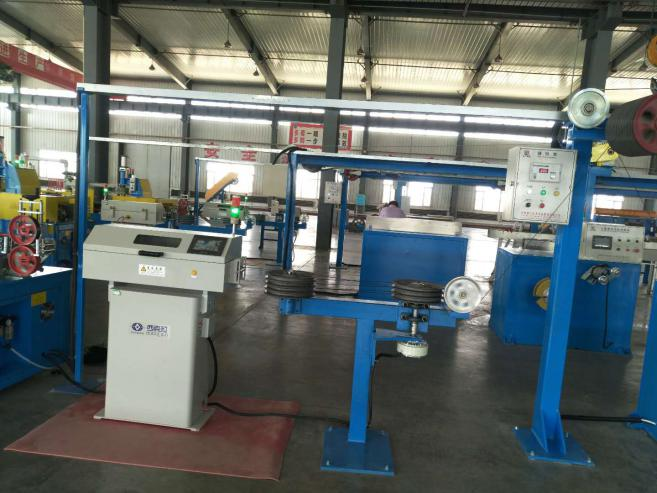

50高铁氟龙龙机生产线

挤出材料：

F46（聚全氟乙丙烯

螺杆直径：

Φ50mm

螺杆长径比：

 26：1

进线直径：

Φ0.14-φ3mm

挤出厚度：

0.06-0.5mm

挤出后线芯外径：

Φ1.0-φ5mm

最大牵引力：

600kg

生产线速度：

350 m/min

放线盘规格：

PN800～PN630

收线盘规格：

PN500～PN630

设备中心高：

1000mm

设备方向：

设备颜色：

触摸屏（10.4）

汇川

PLC

汇川

变频器

汇川

主要轴承

哈瓦洛

低压电器

施耐德，正泰

温控表

汇邦

电机

ZGABB

630主动放线

500/630

1

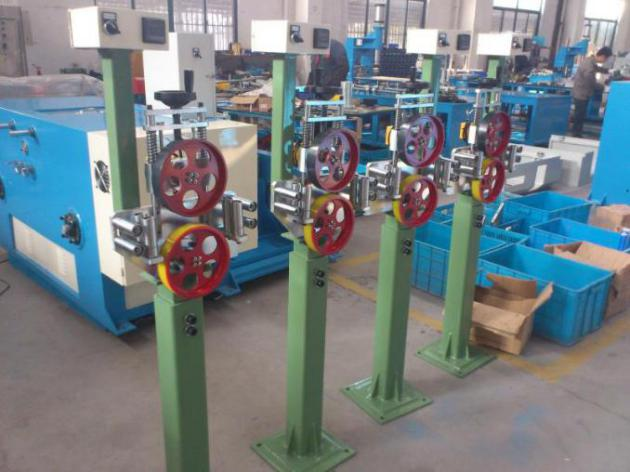

立式张力架

300型

1

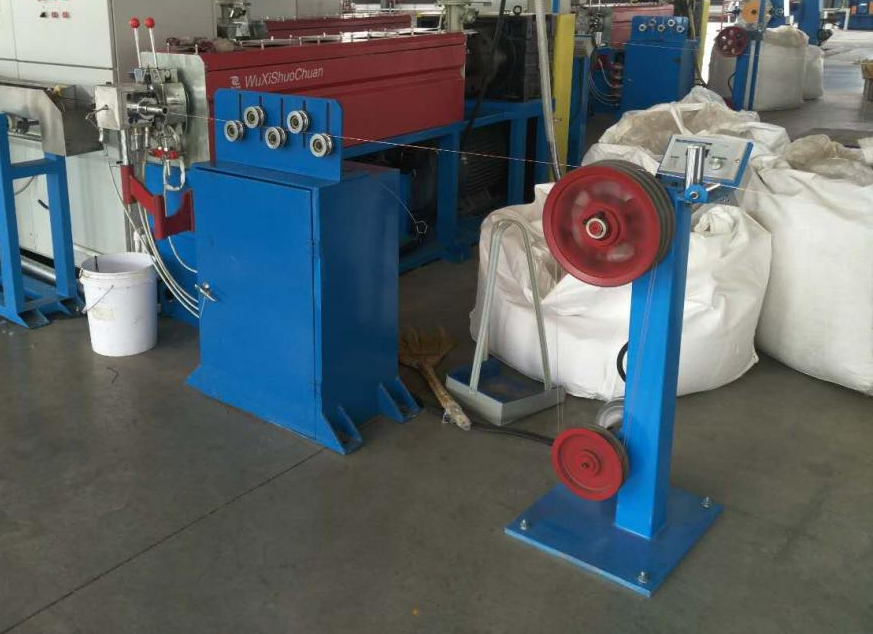

五轮校直

5轮

1

导体预热器

2mm以下

1

50高温挤出主机

50/25

1

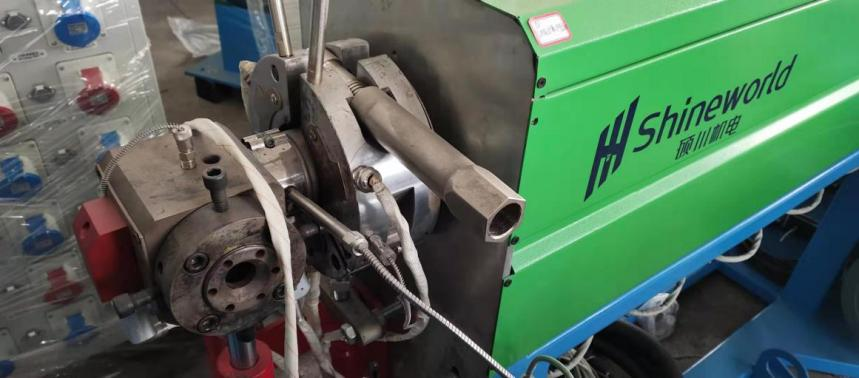

50高温挤出机头

微调

1

烘干上料

1

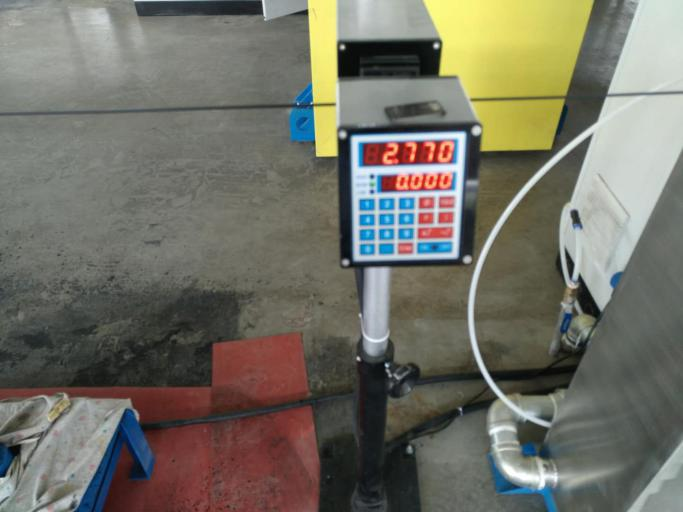

测径仪

2025

1

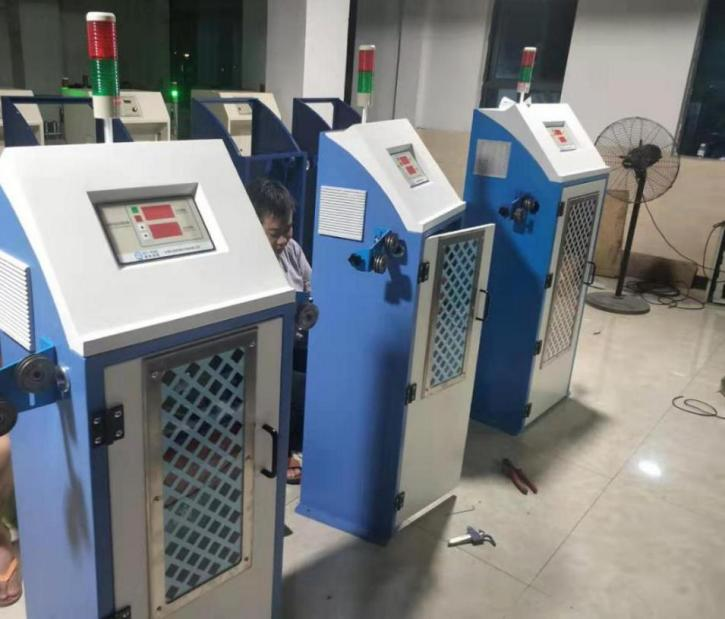

火花机

15KV

1

高速印字机

（高温线油墨客户自己购买）

1

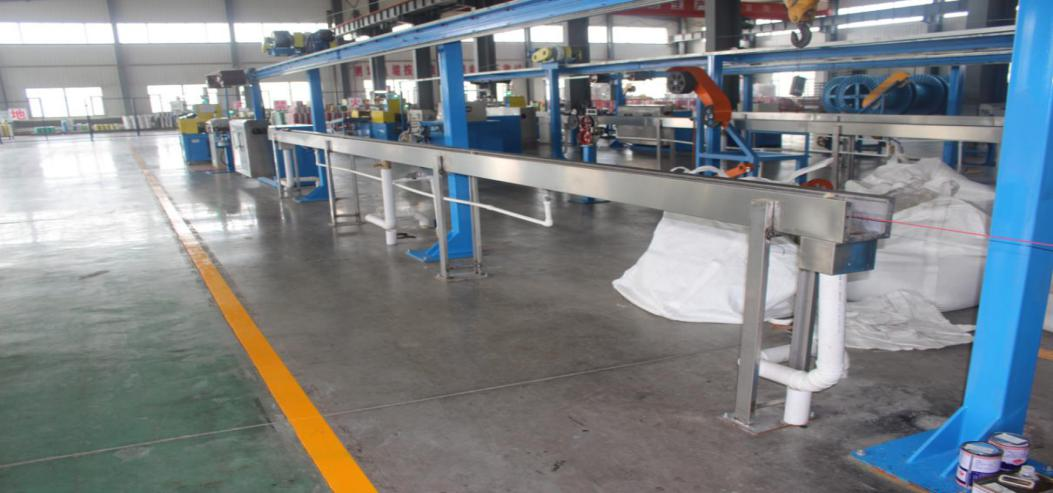

水槽

2米恒温+12米

1

轮式牵引机

500mm

1

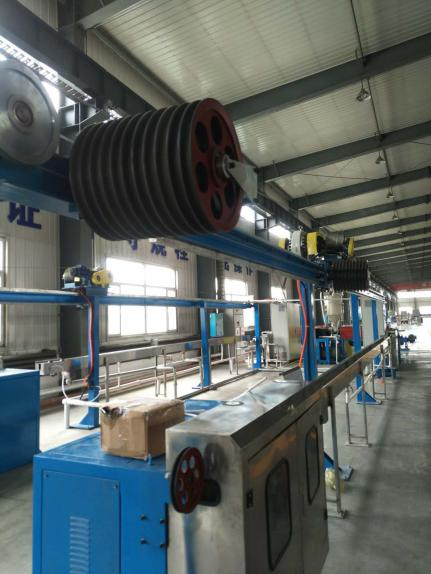

卧式储线架

12米

1

电子计米器

高精度

1

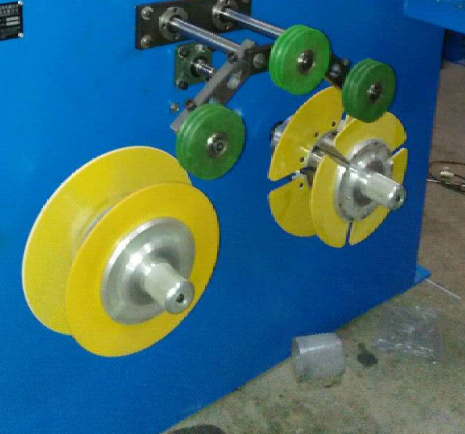

630双盘收线

带成圈头

1

电器控制箱

PLC型

1

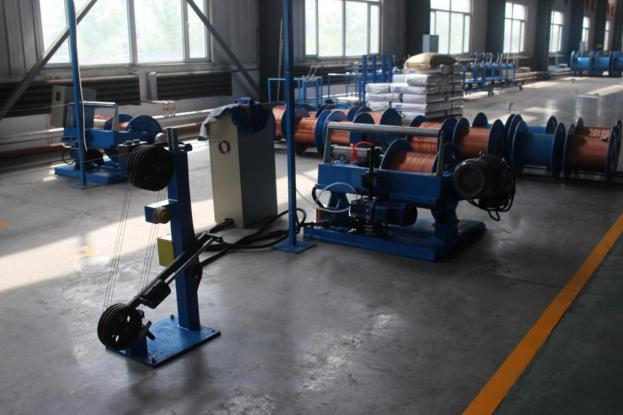

线盘顶锥

Φ56-80-125mm –Φ127mm

驱动电机

5.5KW

线规

线束截面积范围0.5~6mm²

放线速度

0-200m/min

放线中心高度

1000mm；

张力调整

采用气动调压

线盘顶卸方式

气动升缩式顶锥

线盘升降方式

电动

配备断线检测

给出断线的检测信号，控制束丝机挤出机停止

电源

380V±10%,50HZ ,三相五线制

刹车方式

电机内部碟刹

各部分动作指示灯

各部分指示灯显示醒目,正确反应实时工况

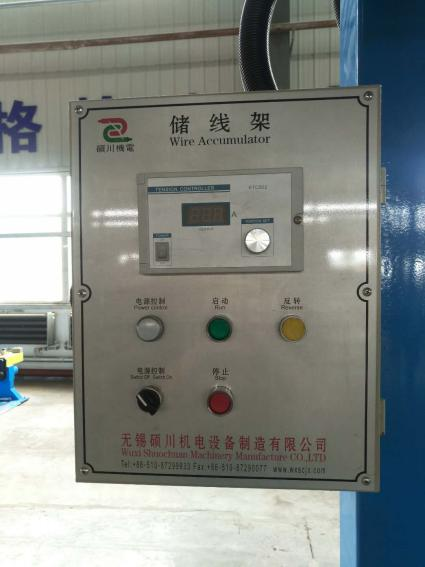

立式储线架控制

上5下4立式储线架控制放线速度

校直轮

上2个，下3个，轮径12mm

校直调节

手动调节

轮槽

3个10mm槽

张力控制

含2.5KG磁粉张力

预热线径

0.3-4.0mm(铜线）

预热温度

室温/200℃（可调

预热线速

10-500m/min

预热频率

4000Hz

最大输出功率

7.5KW

输入电源电压

AC三相380V

导轮直径

250mm

进出线中心高

1000mm

单独直通式加热管

1000mm长直通式加热。导体预热

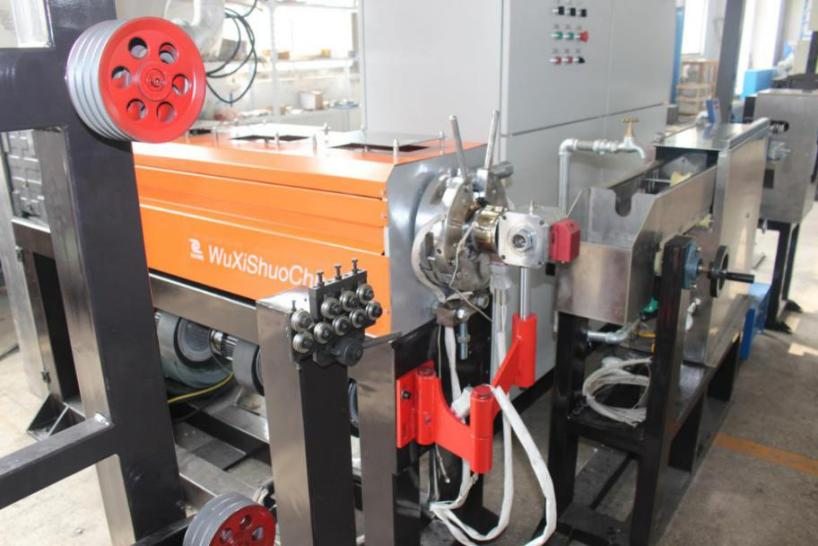

长径比

1:26

螺杆螺桶材料（尼龙）

进口GH113镍基合金，耐腐蚀高温

尼龙挤出量

60-70KG/H

螺杆连接方式

矩形单键

电机功率

22KW电机

螺杆转速

110RPM/min

加热

机身4段/380V铸铜加热。

机身冷却

4只/180W风机  其他地方自然冷却

安全罩壳

不锈钢

进料端

循环水套

机头锁夹：

采用SUS304

机头加热为内加热

机头材料GH113

蜂巢板材料GH113

铸铜加热

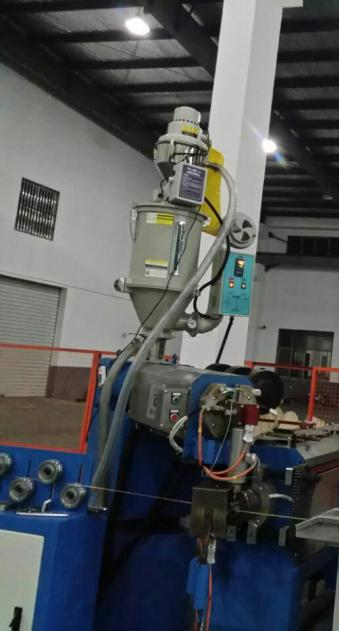

上料装置：300kg/h

烘干装置：50kg

移动长度

0.5米

材料

S304不锈钢

材料厚度

2mm

出线端带水箱

中间尼龙拖轮高度可调、

水槽尺寸

140x160mm

带加热功能

RKC温控，最高加热470度

材料

S304不锈钢

材料厚度

2mm

出线端吹干箱

尼龙吹干头2个

水槽尺寸

140x160mm

吹干箱

内层增加隔音棉，防止噪音大

电动搅拌

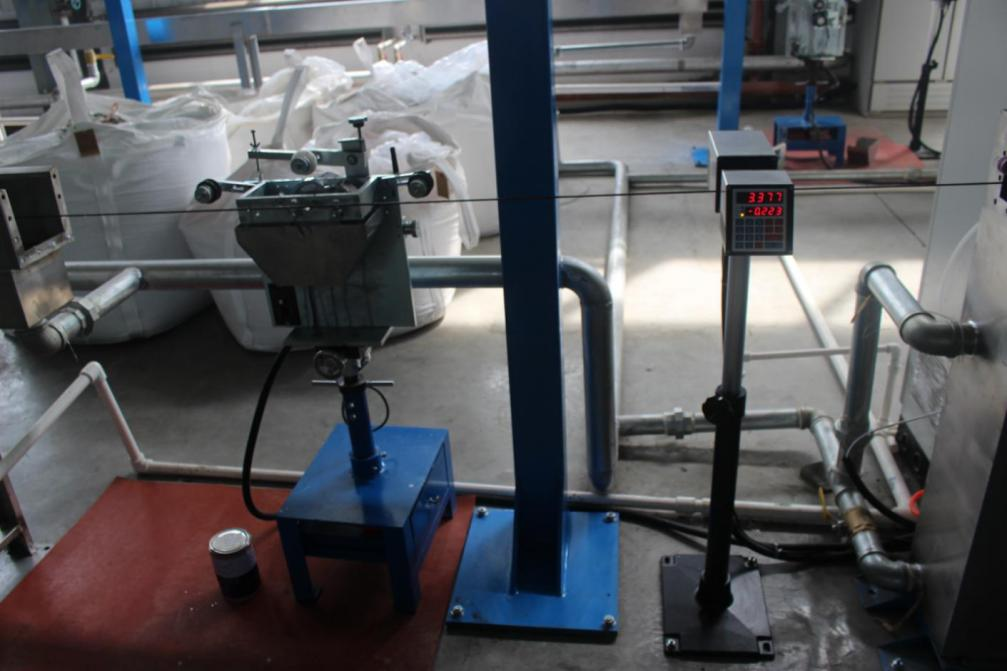

控制器：

崁入型﹙固定于主电气控制箱﹚。

附独立式检测器固定座。

特点：

带自动反馈功能，线径可自动调整

电源电压：

  AC220V      50HZ

输出电压：

 0-15KV

最大线速度：

  50m/min

分辨率：

 max        0.05 秒

最高灵敏度：

 600微安

双轮牵引，

轮槽宽度12mm

轮子直径：

500+400mm

驱动电机：

4KW

护罩：

S304不锈钢

轨道构造：

采用H型钢+中碳方钢条调质处理

轨道长度：

约12M。

储线量：

约240M

储线轮：

￠300mm，U形10/11沟，铝轮，阳极硬化处理 。

变位讯号检出：

日本进口精密角度检出器

储线：

20KG磁粉+2.2KW马达+减速机储线控制

自动追踪回馈控制给线机之线速

下轮PU胶，防止压坏线缆

上下可调。

编码器：计米精准3‰

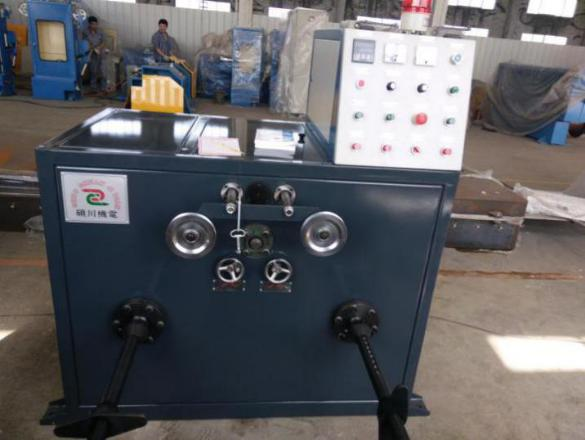

线盘直径范围：

Φ500－Φ630mm

适用线盘宽度：

475－300mm；

线盘孔径：

 Φ56/Φ80/mm/125mm

线盘载重：　

　0.3T；

适用线缆规格：

圆线扁线：Φ1.0～Φ15mm；

收线线速度：

10-350m/min

收线电机：

 变频电机-3.7KW,1500rpm

收线控制器：

汇川变频系列控制器

排线：

30光杆排线器

电源电压：

380V，三相五线制，50Hz，单相220V

速度同步：

速度同步信号输入点

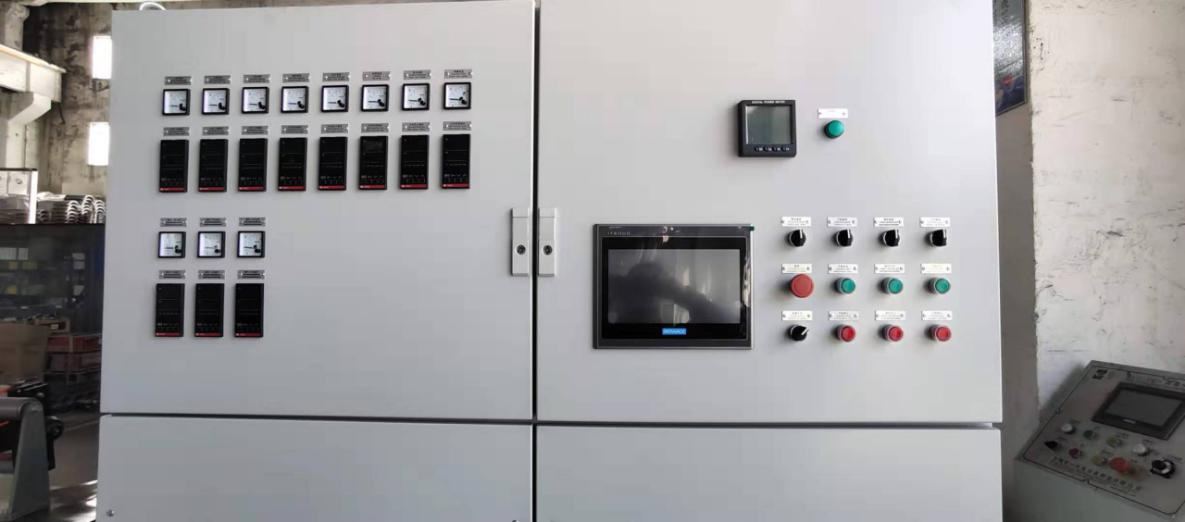

触摸屏上应显示各电机的转速、电流、频率信号，以及线速度、计米等显示功能。

控制面板应有单独的控制按钮可以操作，主机及牵引速度由电位器给定，并且带单动联动控制，整机有定时预热/保温功能。带以太网接口，方便后期物联物通。（即时实现数据的第三方存储处理，比如MES系统、ERP系统）

整机在联动升速过程中同步控制要好，线径能自动跟踪控制，加热线圈击穿能自动储线报警，以方便操作工修线，收放线储线处有相关按钮操作盒方便操作。

加热温控仪采用RKC控制，增强型温控PID度控制

挤塑机主电机及牵引电机选用变频电机

主要部位采用NSK ,其他选用轴承为哈、洛、瓦产品或品质更好的进口轴承

所有传动齿轮箱齿轮及轴的轴承档均需磨削加工，材质不低于40Cr（前面另有约定除外），所有标准件、电气元件均选用优质产品。

提供全套电气图纸、程序及电气产品说明书。提供易损件清单、挤塑机齿轮箱相关图纸

热电偶：

每个型号1个

保险丝：

1个

试机模具

1套

工具箱

（专用工具一套）
