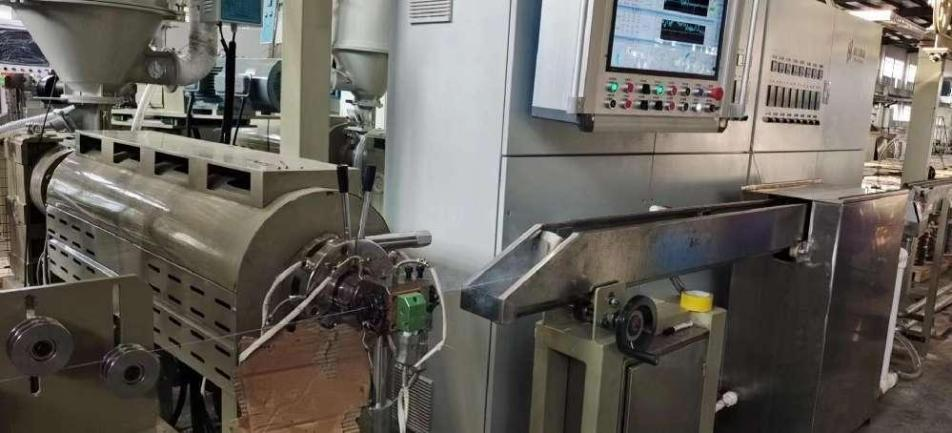

45高温铁氟龙挤出机

机筒螺杆材料：

机筒超级双合金➕C-276

螺杆C-276

螺杆直径：

Φ45mm

螺杆长径比：

 26：1

挤出量：

40-50KG/H

进线直径：

Φ0.5-4.0mm

挤出后线芯外径：

Φ0.6-5mm

同心度

大于90%

最大牵引力：

100kg

生产最大线速度：

250 m/min

放线盘规格：

400-630

收线盘规格：

400-630

设备中心高：

1000mm

电压

三相380V 50HZ

颜色

待定

操作方向

待定

630主动放线架

400-630

1

变频控制

导体预热器

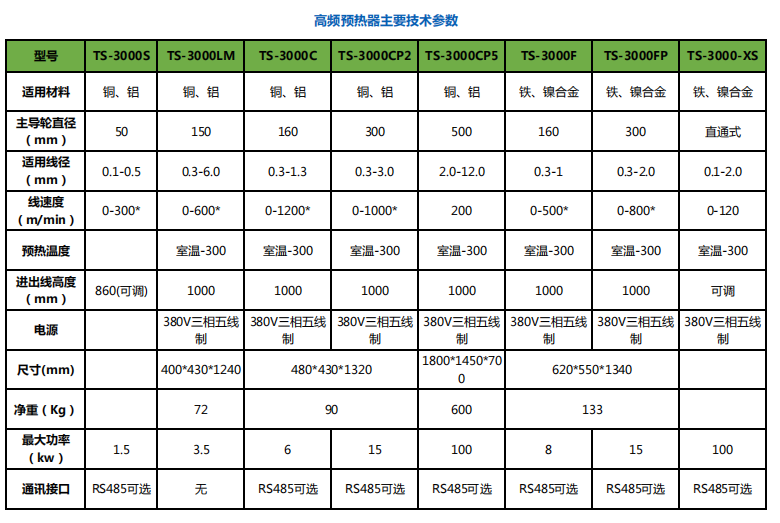

1

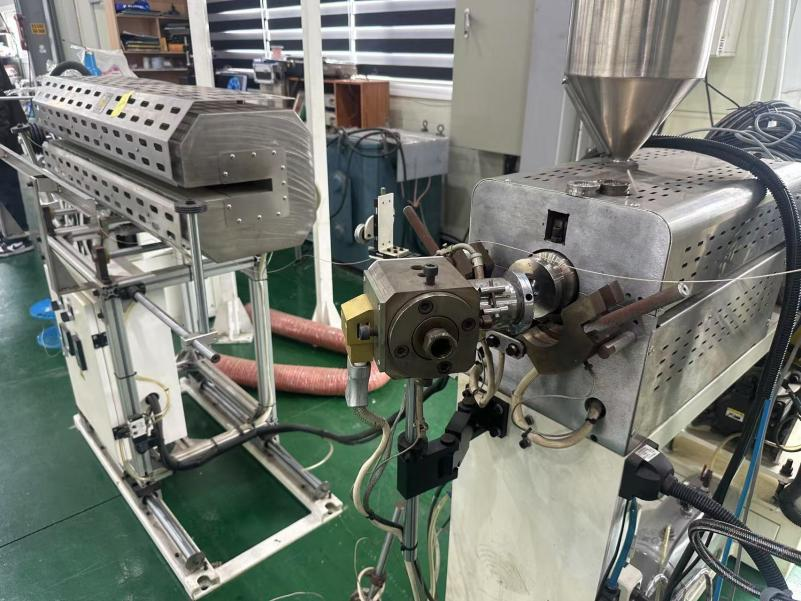

45高温挤出机

45/25

1

变频控制，进口材料

U7微调高温机头

4mm

1

进口材料

自动上料机

25KG+300G

1

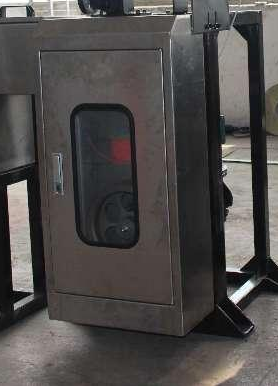

水槽

4+9m

1

S304

计米器

双轮

1

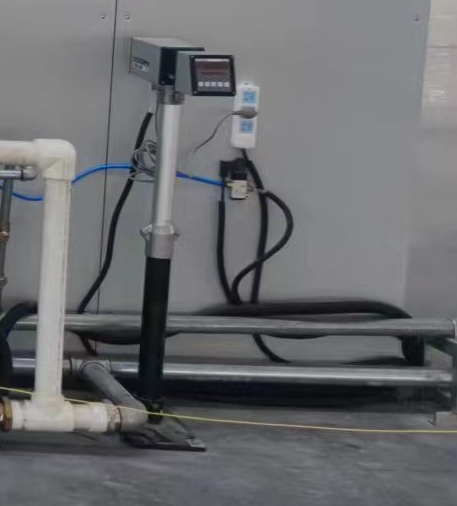

外径测控仪

3025

1

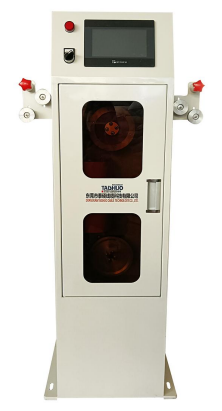

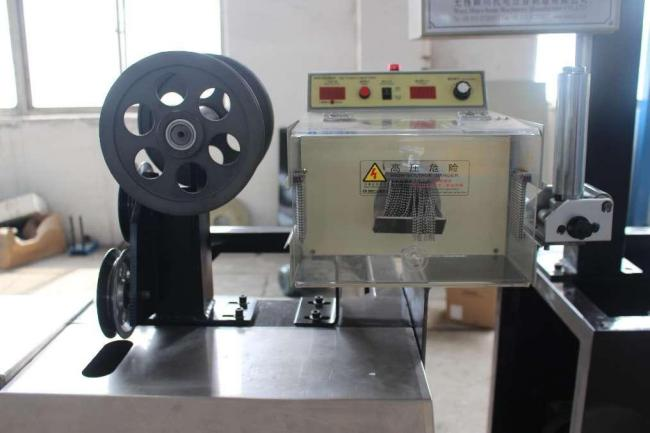

高频火花机

15KV

1

轮式牵引机

300mm

1

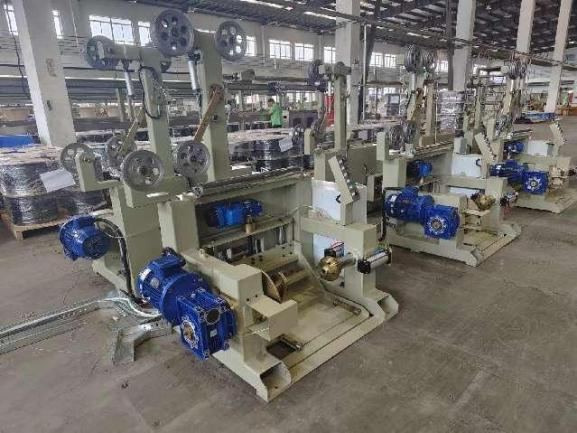

卧式储线架

9米

1

伺服

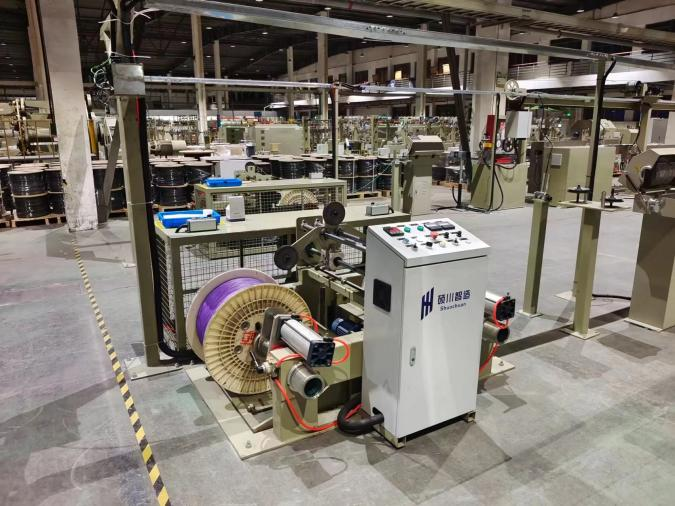

630双盘无轴收线机

400-630

1

变频控制

电器控制箱

PLC智能型

1

智能化

线盘直径范围：

Φ400－Φ630mm

顶针及拨销规格：

Φ56/Φ125/mm

线盘载重：

0.8T

适用线缆规格：

Φ0.5～Φ3mm

升降：

电动

放线动力：

5.5KW

夹紧：

气动

刹车：

气动

设计线速度

250m/min

减速箱：

采用146减速箱，齿轮采用优质合金钢制造，磨齿处理，采用斜齿轮，材质SCM4经调质，齿面高濒淬火，精加工研磨加工，齿轮硬度：HRC52。高强度，低噪声。齿轮箱体经退火处理后加工。

螺杆：

螺杆采用

螺杆C-276材料，特殊螺棱结构的设计方法，挤出质量大大优于其它形式螺杆；花键连接。

螺桶：

机筒机筒超级双合金➕C-276

材料，优质合金钢制造，HV>940；设计中采用了铸铜加热器及风机风冷技术，保证了良好的最佳加工工艺点上的热平衡，起到了精确控制机筒温度的作用。带4台180W风机分别控制，其余部位自然空冷。

机头锁夹：

采用SUS304

传动：

皮带式传动设计，传动效率高；螺杆转速0--110rpm。

加热：

机颈采用电加不锈钢加热棒加热，机头留有两组加热电源及测温装置接口

设备挤出出胶量：

 40-50kg/h、并附带一套螺杆装拆专用工具

主机电机：

挤塑机主机选用22KW永磁同步电机

夹具：

哈弗式连接。固定机构有自动对心功能。

压力传感器：

配备压力传感器。

机头加热：

为外加热

机头材料：

进口GH113

结构：

拉管结构，送试机模具，模具图纸

蜂巢板：

GH113，镜面抛光处理。

自动上料烘干：

25kg/h  300G

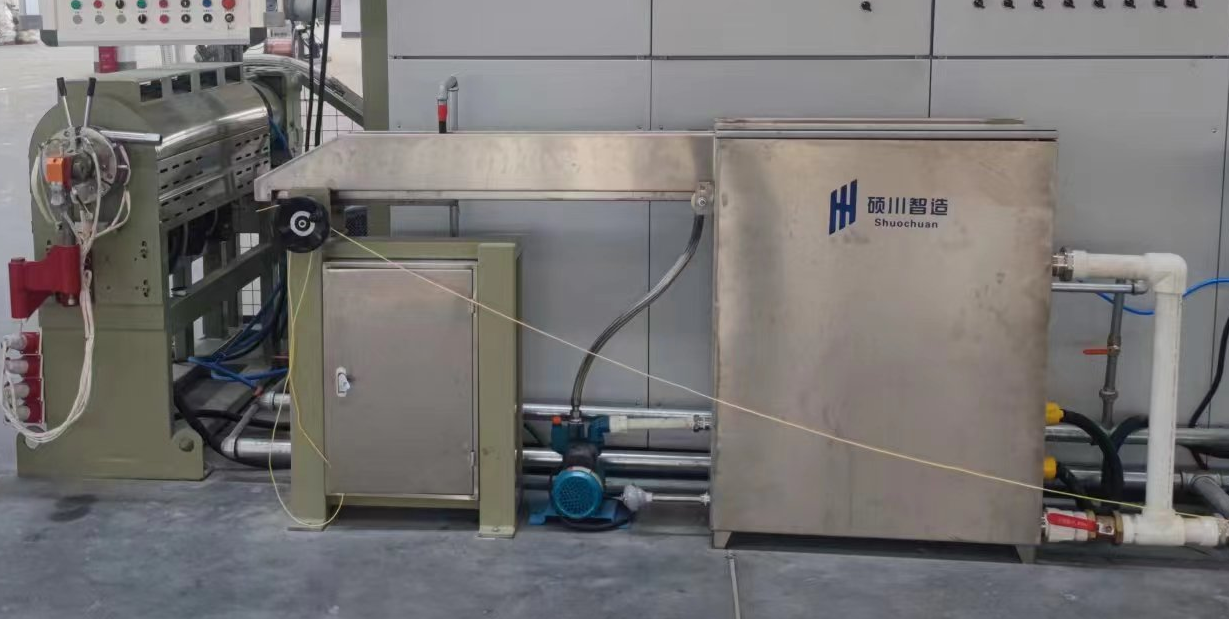

移动水槽：（加热恒温）

首段为单层可伸缩水槽，长度4米，带小水箱，有溢水和排污功能；带盖板。内含高效吹干头。防隔音处理。

冷却水槽：

采用二段式不锈钢冷却水槽，总长9m+1米吹干，截面为160*140mm，2mm不锈钢板材质制作，内含高效吹干头。防隔音处理。

导轮：

侧面上水，底部回水；上水槽中导轮用尼龙材质制作

双轮牵引：

轮槽宽度10mm

轮子直径：

500mm

驱动电机：

4KW伺服电机

护罩：

S304不锈钢

牵引速度：

250m/min

编码器：

计米精准3‰

安装

扫描头和机架位于吹干器后面，输出在控制柜显示屏上

测量范围

0.1-25mm

测量精度

±0.002mm

分辨率

0.001mm

受检线缆外径：

≤30mm

最高检测速度：

300m/min

分辨率：

0.05 秒

检测灵敏度：

 600微安

轨道构造：

采用铝型材+精密轨道

轨道长度：

约8M

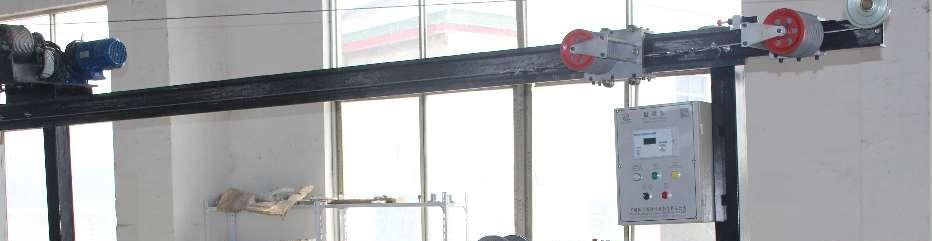

储线量：

约150M

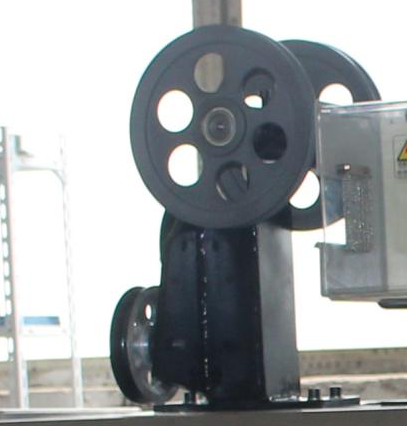

储线轮：

￠200mm，U形10/9沟，铝轮，轮面陶瓷处理。

变位讯号检出：

日本进口精密角度检出器

储线：

1.1KW伺服马达+减速机储线控制

线速：

自动追踪回馈控制收线机之线速

线盘直径范围：

Φ400-630mm

线盘孔径：

Φ56/Φ80/mm/125mm

线盘载重：　　

0.3T；

适用线缆规格：

圆线：Φ0.4～Φ4mm；

收线速度：

10-350m/min

收线电机：

变频电机-5.5KW,1500rpm

收线控制器：

 汇川变频系列控制器

排线：

30光杆排线器

电源电压：

380V，三相五线制，50Hz，单相220V

速度同步：

速度同步信号输入点

主控制操作箱，含单动与自动联动控制。

电源：380V，3相，50HZ。

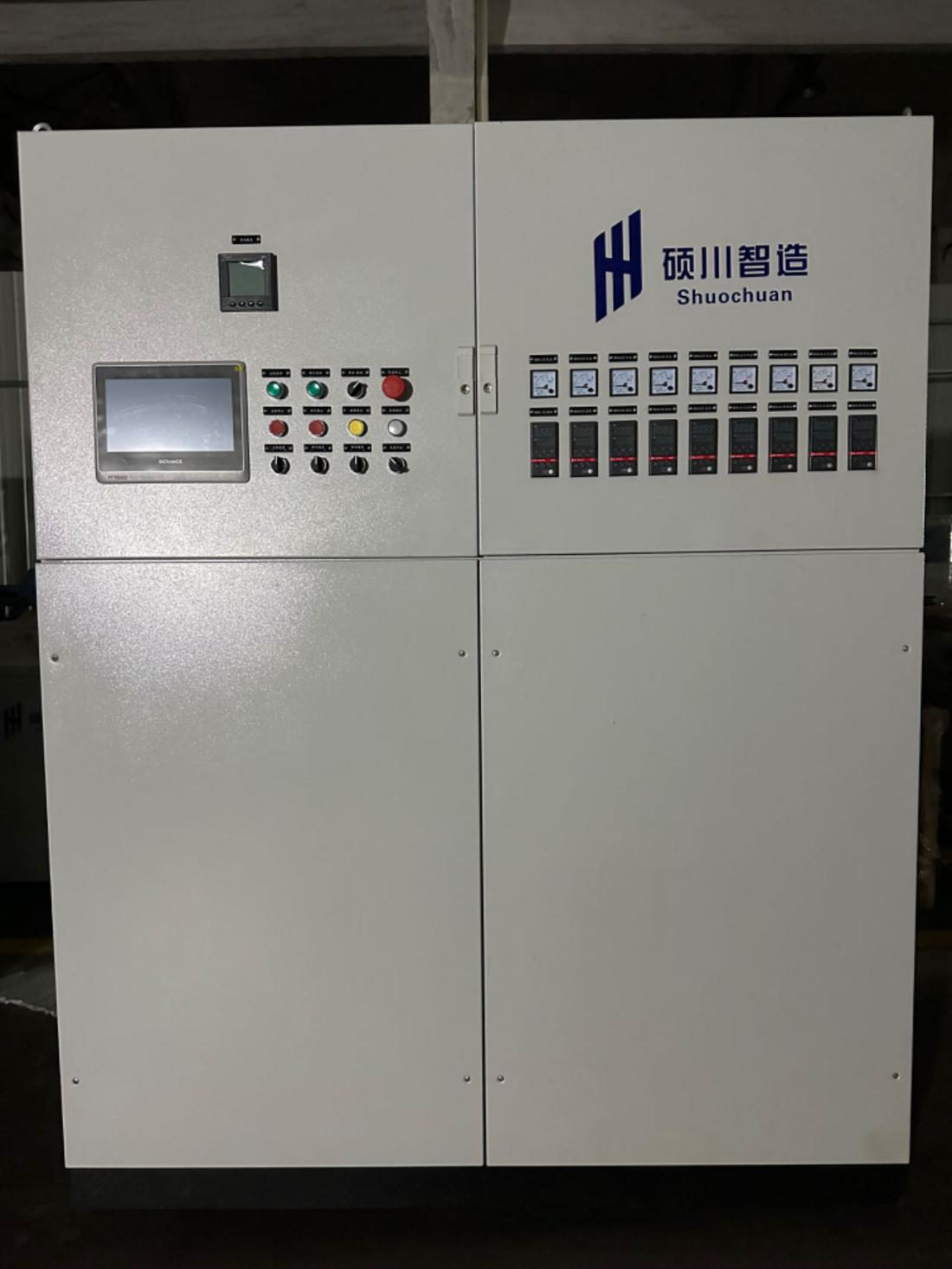

系统：

电热温控：共4+4段温控。

动力控制： 由总开关和各分路开关控制；总电压显示，总电流显示。

马达操作控制：主机采用22kw变频器控制；引取4KW变频器控制， 速度调节方便，主机运行稳定。

指示表控制：每只温控表精确控制每个温区；每段电流表显示加热器 电流，更好地反应加热器的工作状况。

流程自动控制：由触摸屏操作，按钮辅助控制。

控制说明：

电压表：电压显示。

电热温度控制器：数显示温控表为PID自动控制，在±1℃的范围内精 确控制每个温区的测温点所设定的温度值，以不同的温度设定满足不 同的工艺要求。

电热电流表：直观对各个温区的加热显示，一目了然。

冷却风机控制：由温控表控制，使温度曲线趋于平直。

引取机转速表：转速表由变频器输出信号驱动，表计显示与变频器输出同步。

押出及引取连动比例，单动控制，要求反应迅速，响应及时：押出及 引取由

选择开关控制，方便迅速，联动调节比例由一个旋钮调节，反应速度 快，响应及时。

各部分动作指示灯：各部分指示灯显示醒目，正确反应实时工况。

计数器，控制回路：计数器接受计米器送来的脉冲信号，码长与脉冲 数的比例可自由调整，能方便准确地计长，同时还具备计米预报功能 使操作人员更应付自如。
