纵包扎纹机

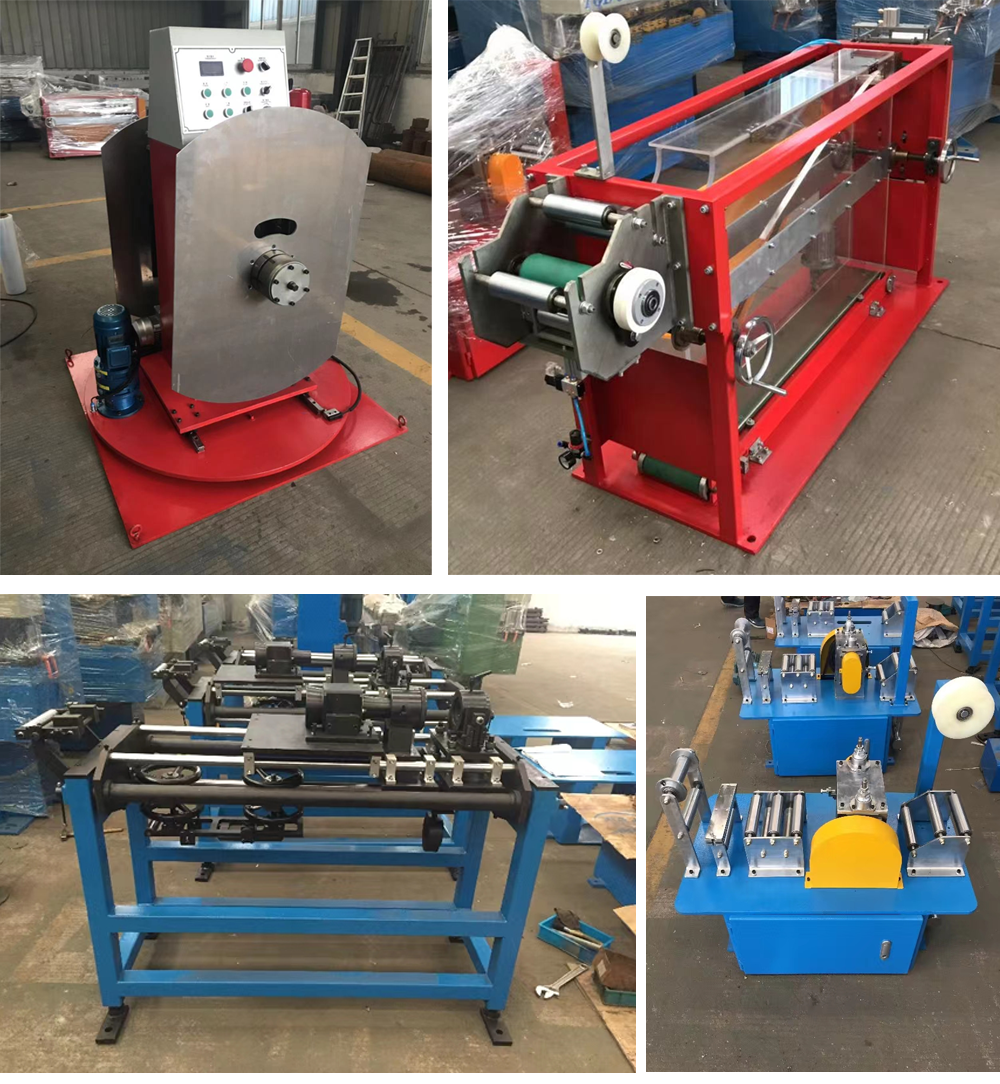

用途 | 附件：整线适合100mm直径以下电缆 |
钢铝带双盘放带机 | RF-FDS1000 |
钢铝带储带机 | RF-CD150 |
钢铝带轧纹机 | RF-GW120 |
纵包机 | RF-ZB120 |
钢铝带双盘放带机 | RF-FDS1000 |
钢铝带储带机 | RF-CD150 |
RF-FDS1000钢铝带双盘放带机 1台
用途： | 用于钢（铝）带轧纹纵包的放带。 |
带盘尺寸： | （D×d×W）:max￠1000×￠150×max350(mm)/ |
放带形式： | 设用于钢塑带，铝塑带规格。立式双盘（可+-180度电动回转） |
放带张力： | 2.5KG(磁粉张力器)，张力稳定连续可调 |
特点： | 该机结构紧凑，占地面积小 |
独特的双盘电动回转结构，并带有定位锁紧机构，换带方便快捷，便于连续生产 | |
该机采用螺杆爪型夹紧带盘形式，操作方便 | |
前后对中采用电机丝杆副调节，钢铝带升降采用电机蜗轮箱丝杆副调节 | |
采用两个磁粉张力制动器分别控制A,B盘的放带张力连续可调，稳定可靠。大带盘机构，放带容量大 | |
RF-CD150钢铝带储带机 1台
主要技术参数： | |
带大进带速度： | 100m/min |
储带量： | 100+-10m |
储带宽度： | 10-350mm |
钢铝带厚度： | 0.2-0.3mm |
侧板： | 两侧板可调宽度为10-150mm,且平行，进出带两侧有不锈钢挡边。 |
张力控制： | 磁粉0.6kg连续可调，张力稳定。 |
储带： | 储带0.55KW电机 |
下理带： | 下理带减速机电机0.18KW |
结构形式： | 卧式结构，设有进带，出带导向装置，储带时由一气缸压紧一组平导辊及橡皮导辊，使钢铝带在该压紧摩擦的作用下，顺利快速储带，储带箱由两块15mm厚德有机玻璃定位，压紧，钢铝带储带时亦有一组气缸压紧机构作用于钢，铝带之间，储带槽底设有钢铝带电动辅助牵引装置，使出带过程中堆积在某一角落的钢铝带可以顺利出带。玻璃板摇手板横向用整块6或8个厚条板链接加强，进带导板加1块15宽条板长度到玻璃板中间出 |
RF-ZB120纵包机 1台
用途： | 用于轧纹后的金属带纵包成型和定径 |
结构和特点： | 卧式结构，有钢，铝带导向机构，预成型模孔径130，成型模孔径120和定径模所组成。 |
模具的纵向间距和中心高度均可按工艺要求随意调整 | |
钢，铝带经过该装置的加工，完成从平到纵向搭盖式卷拢包覆于缆芯上的铠装过程。 | |
进线两侧加装2只过钢丝导轮 | |
双面可以翻转使用 | |
RF-GW120钢铝带轧纹机 1台
用途： | 用于光缆护套生产线金属带纵包前的轧纹 |
特点： | 卧式结构，设有进出口导向辊及进出口导向轧直辊。 |
轧纹深度调节方便 | |
上轧纹辊设有弹性装置以防过载，保证接头顺利轧过无迟滞货拉断现象。 | |
通过张力控制与主机和牵引机同步运行。 | |
技术参数： | 轧纹参数：0-0.8mm可调 |
轧纹节距1.56mm， | |
轧辊齿上R0.25,下R0.55 | |
轧纹速度1-60mm | |
轧纹宽度max120mm | |
电机功率：电机变频3KW转速1500rpm | |
电控用户自配 | |
