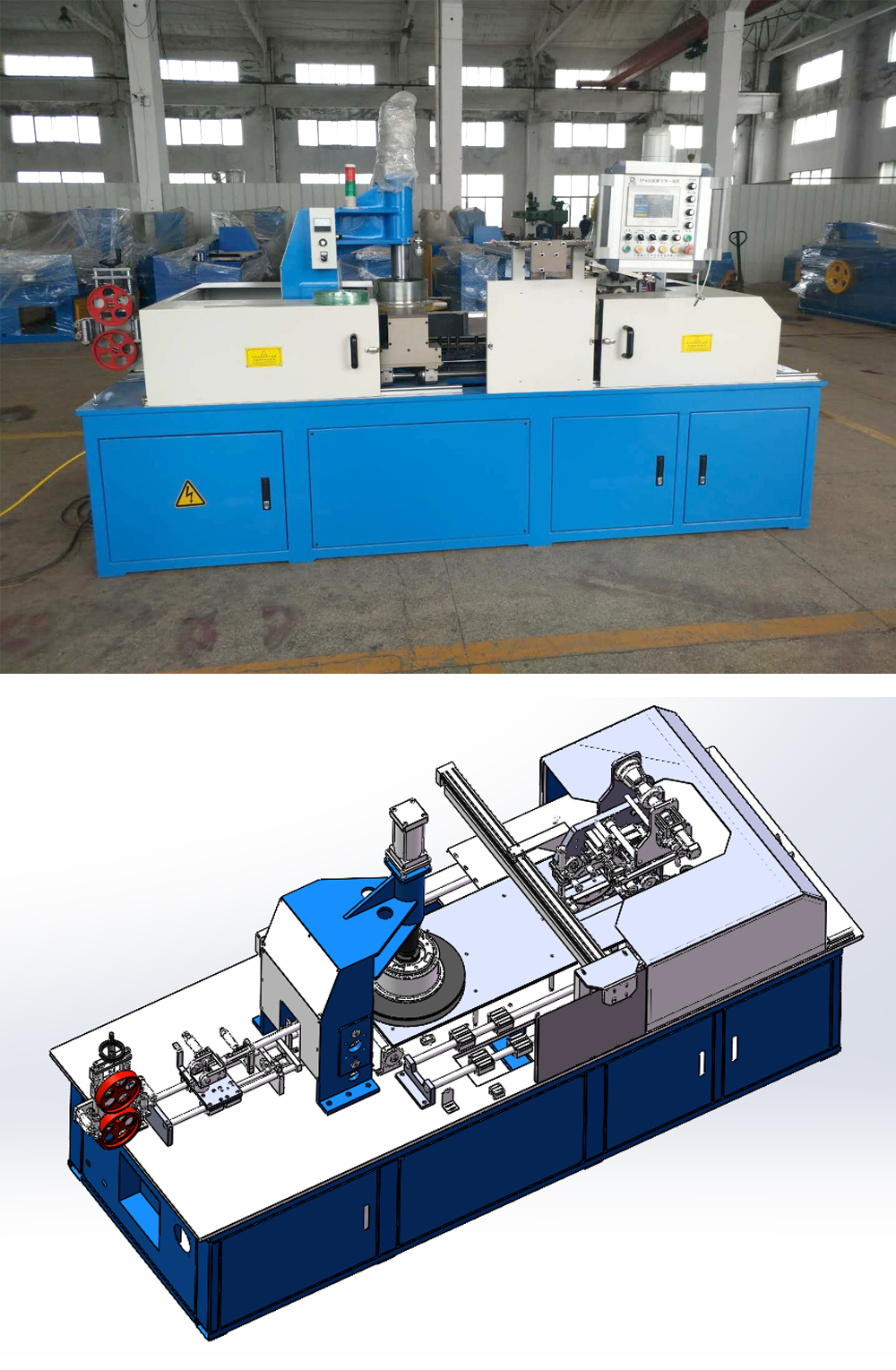

600成圈包膜一体机

特点

成圈包装二机合一，成圈包装，贴标。自动化完成。C形环采用皮带传动。可使用PVC膜和编织带包装材料，带米标功能。

可由放线机供线或直接连接押出机。

线卷生产量约为手工卷绕的4倍(以200M长线卷为例)。

卷绕后可接续自动胶膜缠绕机将线卷自动包装及加上标签。

如自动卷绕后加以自动缠绕胶膜时生产量约为手工的7倍。

采用屏幕触控式人机接口操作面盘,操作亲切简便。

微电脑内存可储存99种不同线卷规格,当您需要变更产品规格时,只要

读取已储存之规格数据即可,无须再次输入,立即可以生产。

此机械有自动侦测错误功能，当有问题时会发出警讯提醒操作者。

性能规范：

电源：AC 380V，三相，50Hz(中国)，或由客户指定。

操作方向：右手机﹙从左手方向进线﹚，或由客户指定。

适用线种：10-70mm²软硬结构电缆，线径5-18mm软结构护套橡套电缆。

摇盘头设计转速：300 RPM Max.。

线卷尺寸：标配外径ψ600mmMax. ×高度60-180mm 可调; ×160内径。

成品送线方式：抱线式。

过尺机组：计尺单位0.01M，预报自动减速，到米自动摇盘动作流程。

排线装置：采用伺服马达排线，与摇盘主机同步。

全机电气回路控制：采用三菱微电脑可程控器﹙PLC﹚。

操作面盘采用人机接口﹙Graphic Operator Interface﹚。

操作面板上之仪表及开关：触控屏幕、调速钮。速度可在触控屏幕调整亦可在调速钮调整。

本机PLC留有工频火花机接点:﹙工频火花机由客户自备﹚用于BV线的火花检测,可自动火花击穿点或人工标示后继续成圈功能。

本机PLC留有测径仪接点:﹙测径仪器由客户自备﹚直径未达标时可自动排除废线或人工标示后继续成圈功能。

机械构成：

计米部分 --------------- 壹组

喂线部分 --------------- 壹组

门式切刀 --------------- 壹组

摇盘头及绕线盘 --------- 壹组

排线系统 --------------- 壹组

抱线机构 --------------- 壹组

计米部份 :

上下轮各一个，使用精密型译码器﹙Encoder﹚计算线长，可量算至公分。计米轮由铝合金材质制成,上轮加喷陶瓷硬化处理,下轮被覆优力胶不伤线，幷装置单向轴承，防止线缆倒抽。

摇盘头 :

水平卷绕由气压推进器控制收放自动开合。当所设定之线长卷绕完毕时自动停止卷线,此时摇盘头会垂直内缩升起,不夹线头亦不粘线卷易于脱模。

排线系统：

此排线系统完全由计算机控制，由三菱伺服马达驱动,使用滚珠导螺杆带动,幷经精密型译码器接收主马达运转讯号,使伺服马达与主马达能同步运行,排线动作更协调，线卷更美观。

切刀 :

门式切刀，当设定之线长卷绕完毕后,自动切线。双切刀以SKD-11特殊钢材制成，并经过真空热处理，使其硬度更高寿命更长，油压驱动。

抱线机构 :

线缆卷绕完毕后，抱线机构会紧抱住线卷，自动移送至包装平台处

控制面板 :

人机接口操控系统，由屏幕直接触控操作更方便。

中央计算机控制系统可控制卷线速度，线卷长度、警告系统、线速调整、

指示灯、紧急停机及重新设定等功能。

本机在运转的情况下，仍可更改线长、线径、线速等数据，免于停机调整之不便，并可于屏幕上监看线速与长度及整机动作情形。

微电脑内存可储存99种不同线卷规格,当您需要变更产品规格时,只要读取已储存之规格数据即可,无须再次输入,立即可以生产。

驱动马达 :

卷绕系统：11KW × 4P AC马达+向量控制变频器+减速机。

排线系统：400W伺服马达+伺服驱动器。

详细规范性能：

电源：AC 380V，三相，50Hz﹙中国﹚，可由客户指定。

操作方向：右手机﹙从左手方向进线﹚，可由客户指定。

适用线卷尺寸：

外径ψ320mm～ψ600mm；内径ψ160mm﹙最小﹚；高度90mm～180mm。

被包装线卷重量：最大80Kg。

PVC∕PE∕PP胶膜尺寸：厚0.05mm～0.07mm  × 宽60mm。

胶膜卷装载方式：气动夹持。

操作面盘采用人机接口﹙Graphic Operator Interface﹚。

全机电气回路控制：﹙P.L.C﹚。

操作面板上之仪表及开关：触控屏幕、速度调整钮、紧急开关等。

可加装自动送标签机构﹙选购配备﹚,可自动吸取一张标签送入线卷上。

特色：

使用PVC∕PE胶膜、PP编织带或编织纸，以高速度之方式卷绕包装。

采用触摸屏接口 (人机接口)操作简单方便。

采用抱线手臂式，由AC马达驱动，旋转卷线平滑顺畅。

调整抱线手臂之大小,采用电动调整的方式,快速方便。

PLC微电脑自动控制系统,稳定度高,并可记忆99组不同的线卷包装规格,

变更产品规格时,只需读取内存数据,不需调整测试便可立即生产。

使用PVC∕PE胶膜、PP编织带或编织纸，以高速度之方式卷绕包装。

机械构成：

人机界面 ----------------- 壹台

包装环形物 ( C型环 ) -----壹组

包装材料之给带装置 --------壹组

自动手臂机构 --------------壹组

电控部份及操作系统 --------壹组

自动送标签机构-------------壹组

控制部份 :

采用PLC自动控制系统+人机接口操作屏幕,可记忆99组不同包装规格,更换线卷规格时,机台免调整,所有数据数据,均显示于人机接口屏幕一目了然;

电控箱及操作面板皆采模块化设计,维修更换简单。

C型环 :

由时规皮带及塑钢齿轮带动C型环,C型环运转不打滑,包装稳定噪音小;C型环由特殊钢质制成,支撑C型环之内外滚轮被覆优力胶,C型环不磨损,

运转保持真圆使用寿命长,并加装过载保护,马达不易烧毁。

自动手臂机构：

采四组电动式抱臂调整,含线圈外径大小调整,缠绕中心点校对等,方便快速;四轴动力抱线，升降滚筒，保证不打滑，运转不失圆。包装带重迭度可调整。

切刀 :

采用气压式切刀系统，所设定包装材料之长度卷取完毕后，自动将其切断。切刀本体可为锯齿状或剪刀型(依不同包装材料需求选择/更换)刀面锋利，切带干净利落可切 PVC、PP、PE胶膜及编织等包装材料。

夹爪 :

包装物送入定点后,自动夹带,自动拉带,缠绕 1.0 圈后,夹爪自动后退，待缠绕至所定设定之起始圈数 ( 1.5 ~ 2.5 圈 ) 时，夹爪自动放带，无需任何手工动作，安全性高。

给带装置 :

气压式给带装置，免锁螺丝，换带迅速，更便于安装。

驱动马达 :

C型环: 1 HP × 4P AC马达。 ( 旋转包装 )

抱线手臂: 1 HP × 4P A C马达 + 1/20减速机。
