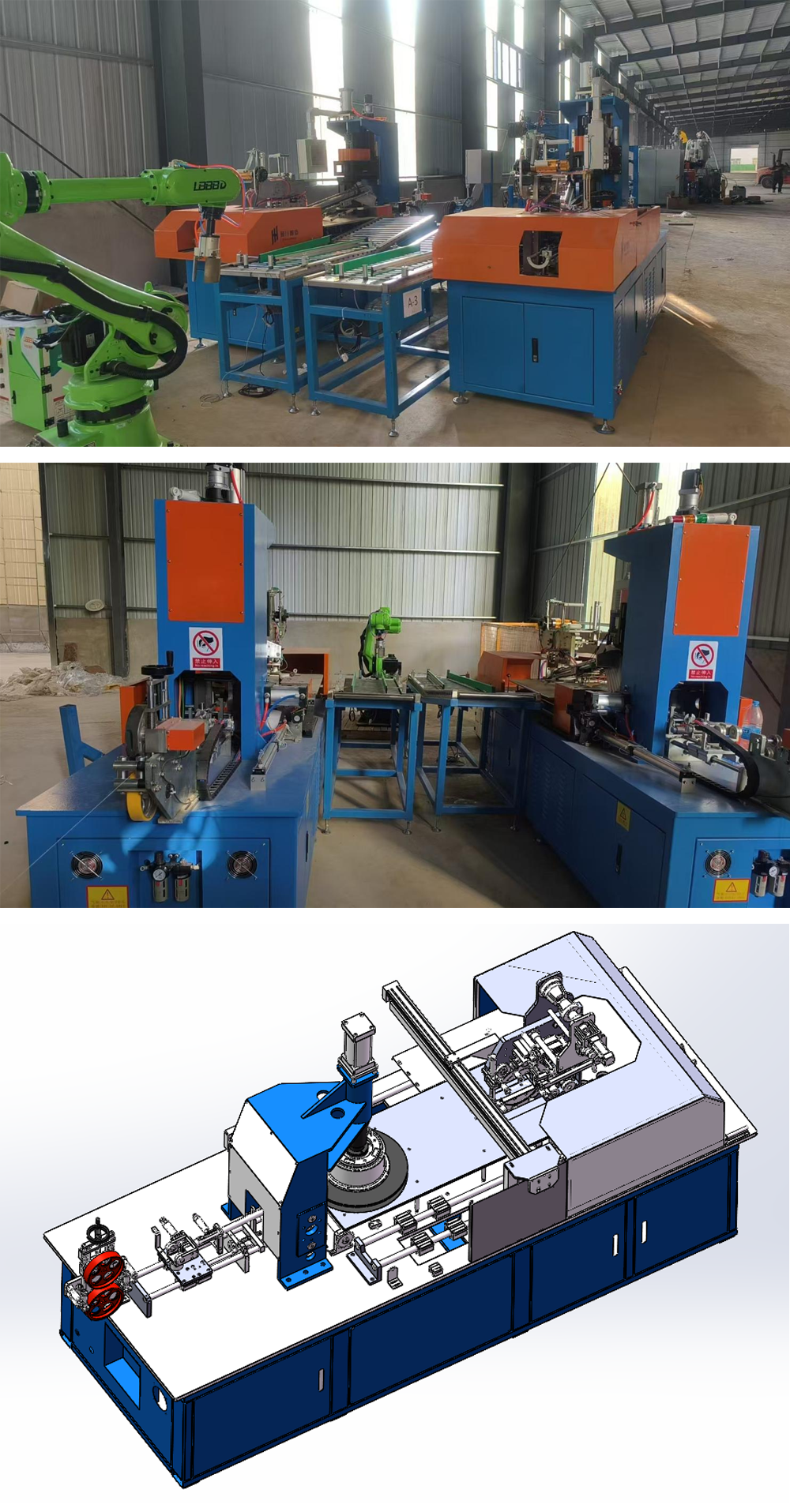

400 成圈扎带包膜机

电源：

 AC 380V，三相，50Hz(中国)，或由客户指定。

操作方向：

右手机﹙从左手方向进线﹚ , 或由客户指定。

最大线径：

400mm

适用线种：

 电子线,计算机线,汽车花线,BV/AV 电力线,建筑线。

设计转速：

1500RPM Max.。

线卷尺寸：

外径ψ280mmMax. 高度 50～100mm ;线卷内径依摇盘头规格而定，其规格范围为: ψ140mm﹙固定尺寸﹚ , 由客户选定一种.规格范围之外尺寸须特殊设计,由本公司决定其可行性。

成品送线方式：

抱线式。

过尺机组：

计尺单位 0.01M,预报自动减速,到米自动摇盘动作流程。

排线装置：

采用伺服马达排线，与摇盘主机同步。

全机电气回路控制：

采用德国西门子电脑可程控器﹙PLC﹚。

 操作面盘采用人机介面。

仪表及开关：

操作面板上之仪表及开关：触控屏幕、调速钮、紧急开关。

调速钮调整：

速度可在触控屏幕调整亦可在调速钮调整。

火花机接点：

本机 PLC 留有工频火花机接点:用于 BV 线的火花检测,可自动火花击穿点或人工标示后继续

成圈功能：

本机 PLC 留有测径仪接点:直径未达标时可自动排除废线或人工标示后继续成圈功能。

机械构成明细:

计米部份 :

计米器为旋转编码器计算线长，可量算至公分。计米轮由铝合金材质制成,上轮加喷陶瓷硬化处理,下轮被覆优力胶不伤线，幷装置单向轴承，防止线缆倒抽。

摇盘头 :

水平卷绕由气压推进器控制收放自动开合。当所设定之线长卷绕完毕时自动停止卷线,此时摇盘头会垂直内缩升起,不夹线头亦不粘线卷易于脱模。

排线系统：

此排线系统完全由伺服电机控制，由松下伺服马达驱动,使用滚珠导螺杆带动,幷经精密型译码器接收主马达运转讯号,使伺服马达与主马达能同步运行,排线动作更协调，线卷更美观。

切刀 :

门式切刀，当设定之线长卷绕完毕后, 自动切线。双切刀以 SKD-11 特殊钢材制成，并经过真空热处理，使其硬度更高寿命更长。

抱线机构:

线缆卷绕完毕后，抱线机构会紧抱住线卷，自动移送至包装平台处。

控制面板 :

人机介面操控系统，由屏幕直接触控操作更方便。

中央电脑控制系统可控制卷线速度，线卷长度、警告系统、线速调整、指示灯、紧急停机及重新设定等功能。

本机在运转的情况下，仍可更改线长、线径、线速等数据，免于停机调整之不便，并可于屏幕上监看线速与长度及整机动作情形。

微电脑内存可储存几十种不同线卷规格,当您需要变更产品规格时,只要读取已储存之规格数据即可,无须再次输入,立即可以生产。

驱动马达 :

卷绕系统：

5.5KW 伺服马达+伺服驱动器。

排线系统：

1.5KW 伺服马达+伺服驱动器

自动扎带机:

新款 ZD12-100 型扎带机

采用一体式机架设计，体积更小，便捷安装。

 优化传动结构，方便维护，运行稳定，噪音小。

 采用更大功率电机，动力强劲。

 全新机芯优化设计，进带更稳定。

 新增收紧系统，扎带效果更牢固。

全自动热缩包膜机

功能 :

全自动无人化包装机器, 自动送膜和手动调节导膜系统输送平台,专用于配套电线成卷生产线使用.

特点:

当线卷尺寸变动时,调整非常简单,不用更换模具.

机械手自动上下线卷，伺服电机自动输送.上线、制袋、封切、热缩、下线全自动多道工序同时进行,全方位提高生产效率。

温控器采用进口数显温控器,封刀采用美国杜邦特弗龙涂层抗粘耐高温铝合金刀,封口线结实,不会开裂,不会焦化,不冒烟零污染.

配有进口检测光电,水平,垂直检测各一组,便于切换选择,可轻易完成封口.

该机封切部分装有机玻璃保护罩,并带有自动报警功能,大大提高操作者的安全性.
