设备用途
本设备采用多电机独立传动，适用于电线电缆的并盘复绕。 |

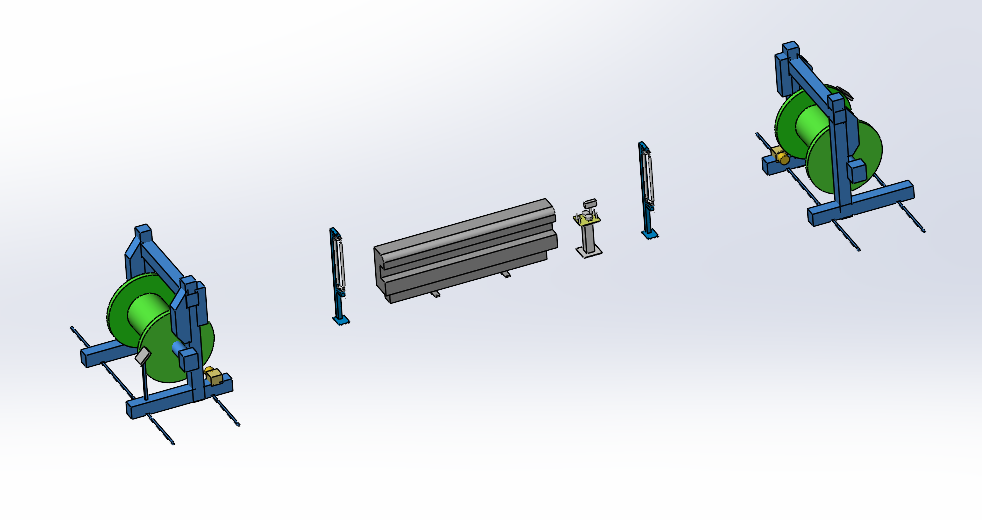

设备组成部件
设备名称 | 规格型号 | 数量（台/套） |
端轴式主动放线架/龙门 | 1600-3150mm | 1 |
井式导线架 | 1 | |
计米器 | 1 | |
2500KG履带牵引装置 | 2500KG | 1 |
工频火花机 | 25KV | 1 |
上置龙门式收排线架 | 1600-3150mm | 1 |
电气控制系统 | 1 |
各主要部件的结构说明

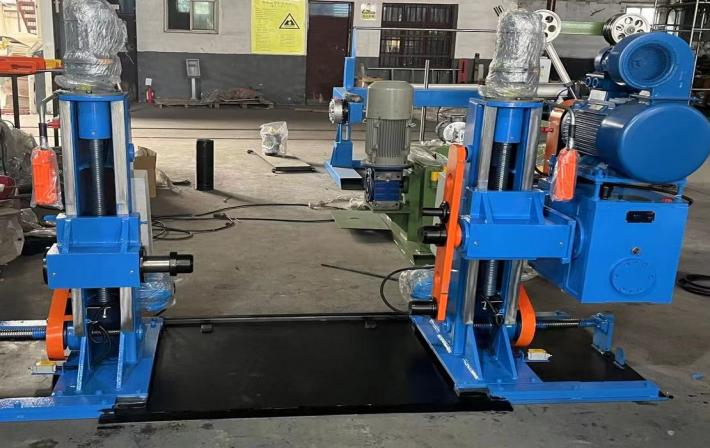

Ø3150端轴式主动放线架
端轴式结构，电动升降上下线盘，电动夹紧或放松线盘。 | |
放线采用变频变频电机（15KW），放线张力可调整。 | |
线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电气双重保护装置。 | |
设有夹紧过载保护。 | |
放线外径：≤100mm。 | |
电机功率：行走电机2.2kw；升降电机：2.2kw；夹紧电机；1.5kw。 | |
载重量：16T。 | |
适用线盘规格：PND：1600-3150mm。 | |
| |

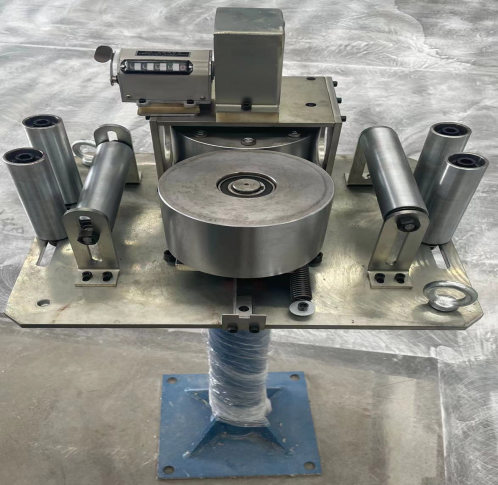

计米器
计米轮圆周长 | 500mm |
计米精度误差 | ±0.3% |
最大计米长度 | 9999m |
计米方式： | 采用杠杆压轮采集计米长度。装有机械计米和电子计米二种，具有系数修正功能，计米准确可靠。并可以在操作台触摸屏上设定生产电缆的长度，到达设定长度后整机自动停机。 |
| |

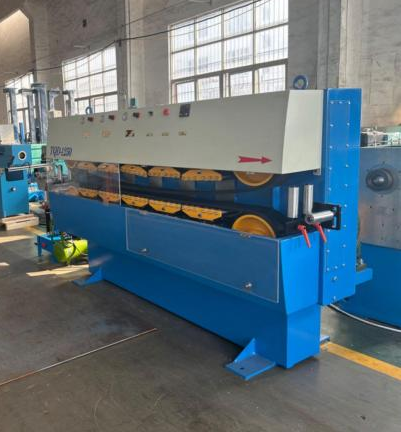

2500KG履带牵引装置
最大过线线径： | Ø100mm。 |
最大牵引力： | 2500KG。 |
气缸对数： | 8对。 |
电机功率： | 15KW（交流变频电机） |
上下平皮带式牵引形式，气动压紧 | |
| |

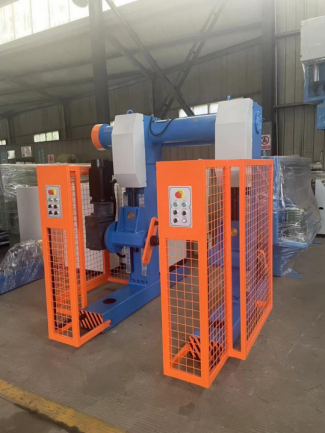

Ø3150上置式龙门式收排线架
采用龙门地轨行走式、上置式结构。 | |
龙门架采用优质钢板折弯焊接经时效处理精制而成。 | |
线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电气双重保护装置。 | |
设有夹紧过载保护。 | |
电动升降，电动夹紧、放松线盘。行走电机2.2kw；升降电机：2.2kw；夹紧电机；1.5kw。 | |
收线电机为15KW交流变频电机。 | |
排线采用2.2kw汇川伺服电机驱动，排线节距由触摸屏显示器来设定，可随时设定排线节距的大小、张力；排线速度自动跟踪收线线速度，收线正、反转点动按钮；设有张力显示及排线节距显示。 | |
适用线盘规格：PND：1600-3150mm。 | |
最大承重16吨。 | |
停车具有制动功能。 | |
| |

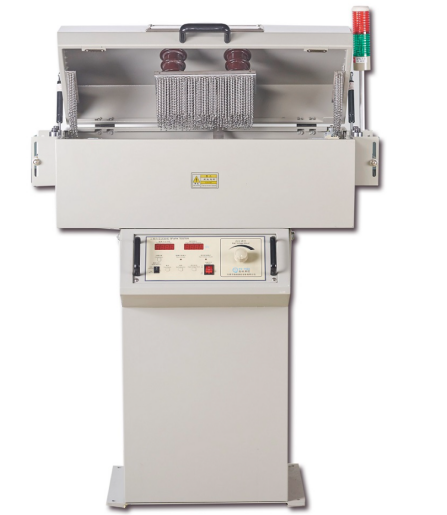

25KV火花机
在线检测各类电线电缆等导体绝缘层之针孔、破皮、裸铜等外被绝缘不良点的精密仪器 | |
| |
电气控制系统
本电源为三相五线制：380V （±10%） 50HZ。 | |
变频驱动器采用汇川品牌。 | |
交流变频电机采用安徽皖南品牌。 | |
低压电气主要采用施耐德品牌。 | |
所有轴承均采用哈瓦洛轴承厂的优质产品。 | |
PLC采用西门子品牌；触摸屏采用西门子品牌。 | |
数据及接口：设备配备工业以太网接口，主要运行参数及工艺参数可从PLC直接读取（如生产线速度、各主电机电流及转速、设备累计生产时间、计米及累计生产长度等），能够通过以太网将设备数据上传到上位机的功能，能实现对设备的远程诊断功能 | |
配有智能电表，品牌安科瑞，具有火花击穿自动报警功能以及火花报警累积次数。 |
