设备用途
设备适用： | 电线及电缆复绕； |

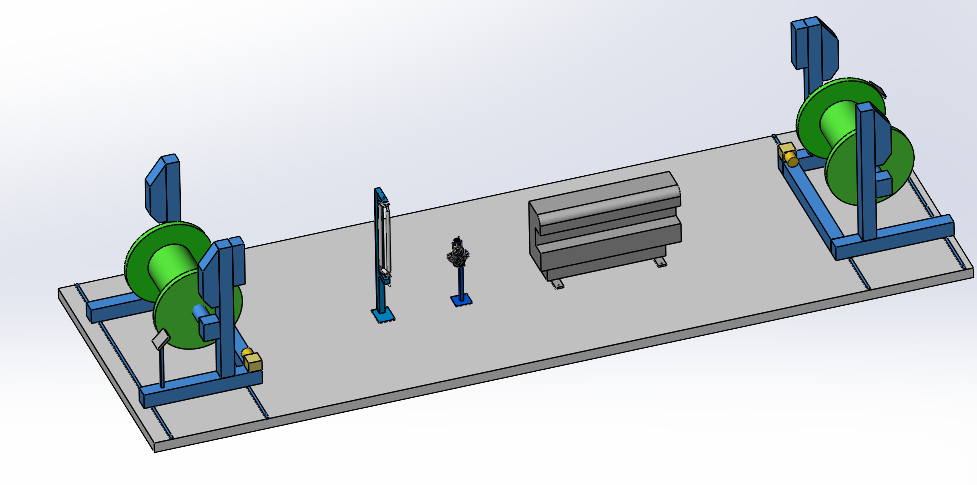

设备组成
设备名称 | 规格型号 | 数量（台/套） |
端轴式被动放线架/龙门 | 1250-2500 | 1 |
井字架 | 1 | |
1250履带牵引机 | TQD-1250KG | 1 |
卧式电子计米器 | 1 | |
端轴式收排线架/龙门 | 1000-2500 | 1 |
电控系统 | 1 |
设备技术规范
WTS1250-2500端轴式被动放线架
结构： | 端轴式，，双向开合； |
线盘规格： | 1000mm-2500mm； |
电缆直径： | 最大直径80mm; |
制动张力； | 蝶式机械张力，双向夹紧 |
线盘装卸： | 电动夹紧及松开；1.1KW |
夹紧及松开： | 机械及电控双重保护装置； |
载重 | 12T |
井字架
导线用 |
1250履带牵引机
线缆通过外径： | max φ30mm |
最大牵引力： | 1250kg |
牵引速度： | 2.3～120m/min |
履带接触长度： | 1200mm |
履带规格： | 16×90×4183mm |
电机功率： | YVP132M-5.5kw 永磁伺服 |
电机转速： | 1500rpm |
气缸对数： | 5对 |
线缆中心高度： | 1000mm |
外形尺寸： | 2400mm×1000mm×1600mm |
移动装置 | 皮带带3个R槽。可手动移动对大小槽。 |
卧式电子计米器
可显示设定米数，到米自动停机，精度3‰ |
井字架
导线用 |
WTS1000-2500端轴式收排线架
结构： | 端轴式， 双向开合； |
线盘规格： | 1000-2000mm |
电缆直径： | 最大60mm |
运行速度： | 最大60m/mim; |
线盘装卸： | 电动夹紧及松开；小盘增加加长顶尖。 |
夹紧及松开： | 机械及电控双重保护装置； |
电机： | 80NM力矩电机，可以单独驱动，也可与主机联动控制； |
排线方式： | 电机丝杆继电器排线， |
载重： | 10T |
电控系统
计米装置，可设定收线长度，米长及达到米长报警、到米停机。 |
