设备用途
本设备采用多电机独立传动，适用于电线电缆的并盘复绕。 |

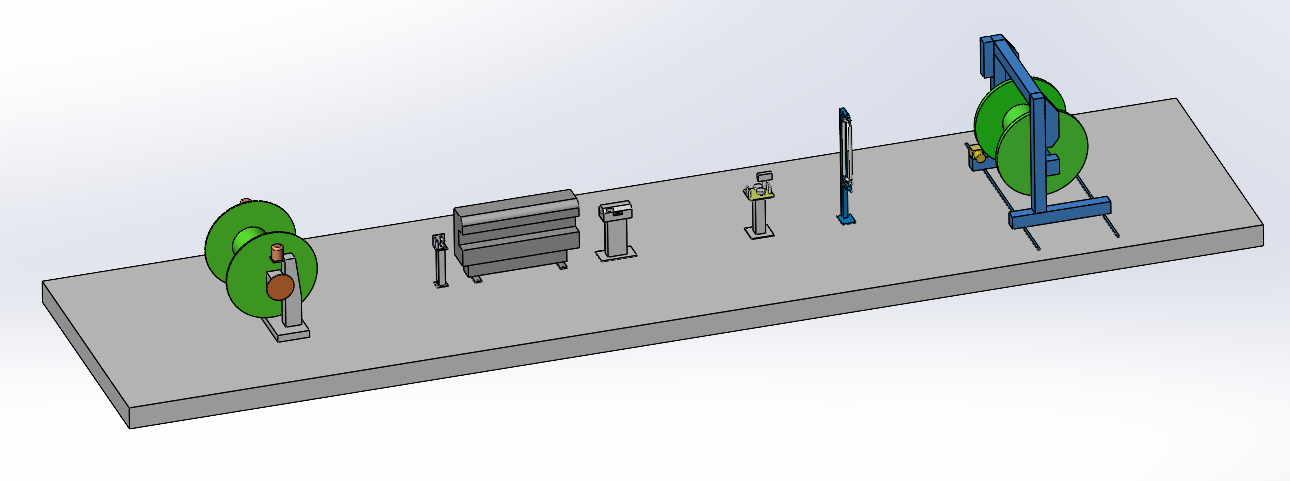

设备组成部件
设备名称 | 数量（台/套） |
2000端轴式主动放线架 | 1 |
井式导线架 | 1 |
计米器 | 1 |
1250KG履带牵引装置 | 1 |
Ø2000上置龙门式收排线架 | 1 |
25KV工频火花机 | 1 |
电控系统及操作台 | 1 |
各主要部件的结构说明：

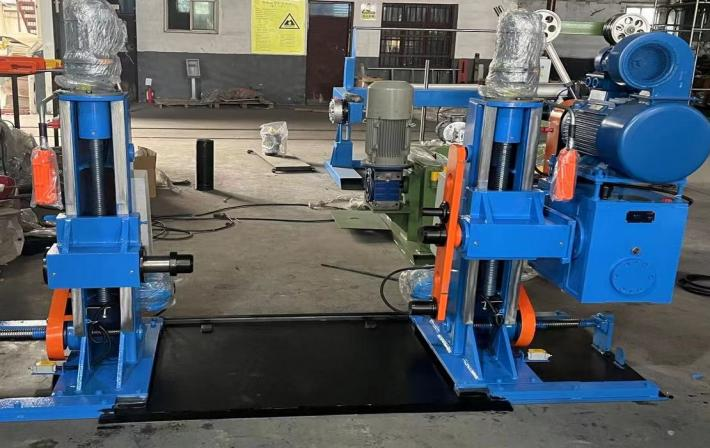

2000端轴式主动放线架
结构 | 端轴式结构，电动升降上下线盘，电动夹紧或放松线盘。 |
功率 | 放线采用变频变频电机（7.5KW），放线张力可调整。 |
顶尖 | 线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电气双重保护装置。设有夹紧过载保护。 |
放线外径： | ≤60mm。 |
电机功率： | 行走电机1.1kw；升降电机：1.5kw；夹紧电机；0.75kw。 |
载重量： | 8T。 |
适用线盘规格： | PND：800-2000mm。 |
| |

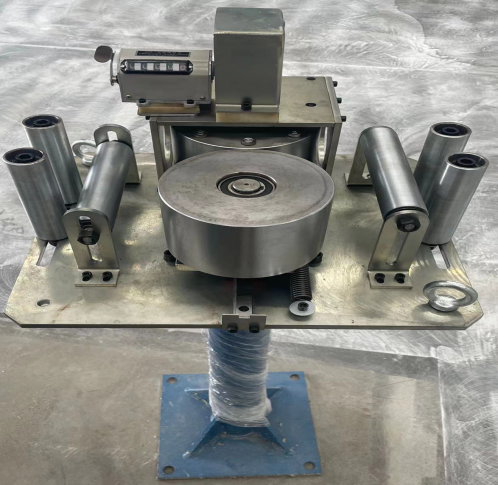

计米器
计米轮圆周长 | 500mm |
计米精度误差 | ±0.3% |
最大计米长度 | 9999m |
计米方式： | 采用杠杆压轮采集计米长度，并装有机械计米和电子计米二种，具有系数修正功能，计米准确可靠。并可以在操作台触摸屏上设定生产电缆的长度，到达设定长度后整机自动停机。 |
| |

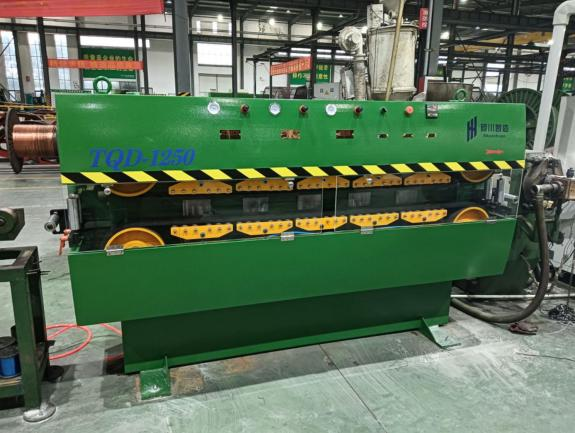

1250KG履带牵引装置
最大过线线径： | Ø60mm。 |
最大牵引力： | 1250KG。 |
气缸对数： | 5对。 |
电机功率： | 7.5KW（交流变频电机） |
上下平皮带式牵引形式，气动压紧。 | |
| |

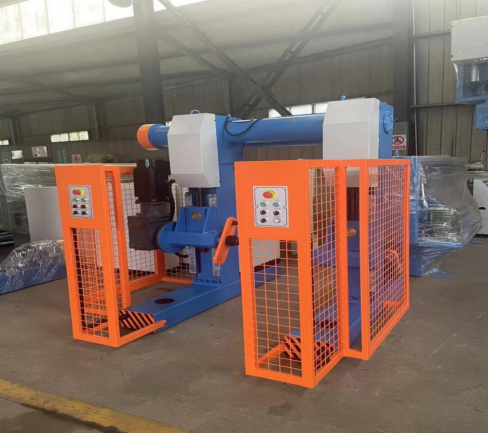

Ø2000上置式龙门式收排线架
结构形式 | 采用龙门地轨行走式、上置式结构。龙门架采用优质钢板折弯焊接经时效处理精制而成。 |
线盘两顶尖由二台电机经摆线减速机带动丝杆螺母升降，每只顶尖座可单独或同时升降，并设有机械和电气双重保护装置。 | |
设有夹紧过载保护。 | |
电动升降，电动夹紧、放松线盘。行走电机1.1kw；升降电机：1.5kw；夹紧电机；0.75kw。 | |
收线电机为7.5KW交流变频电机。 | |
排线采用1.1kw汇川伺服电机驱动，排线节距由触摸屏显示器来设定，可随时设定排线节距的大小、张力；排线速度自动跟踪收线线速度，收线正、反转点动按钮；设有张力显示及排线节距显示。 | |
适用线盘规格： | PND：1000-2000mm。 |
最大承重 | 8吨。 |
停车具有制动功能。 | |
| |

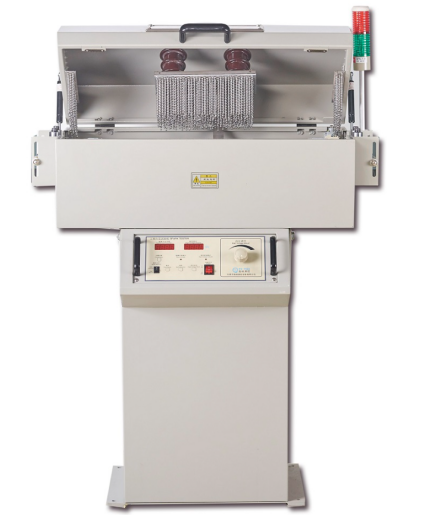

25KV火花机
在线检测各类电线电缆等导体绝缘层之针孔、破皮、裸铜等外被绝缘不良点的精密仪器。 | |
| |
电气控制系统
本电源为三相五线制：380V （±10%） 50HZ。 | |
变频驱动器采用汇川品牌。 | |
交流变频电机采用安徽皖南品牌。 | |
低压电气主要采用施耐德品牌。 | |
所有轴承均采用哈瓦洛轴承厂的优质产品。 | |
PLC采用西门子品牌；触摸屏采用西门子品牌。 | |
数据及接口：设备配备工业以太网接口，主要运行参数及工艺参数可从PLC直接读取（如生产线速度、各主电机电流及转速、设备累计生产时间、计米及累计生产长度等），能够通过以太网将设备数据上传到上位机的功能，能实现对设备的远程诊断功能。 | |
配有智能电表，品牌安科瑞，具有火花击穿自动报警功能以及火花报警累积次数。 |
