一、设备基本参数
用途： | 用于绝缘电缆的复绕 |
电缆直径： | 8-35mm |
线速度： | 最大80m/min（取决于电缆直径） |
二、电器配置
电机 | 茵梦达 |
变频器 | 西门子 |
PLC | 西门子 |
触摸屏 | 昆仑通态 |
低压电器 | 施耐德 |

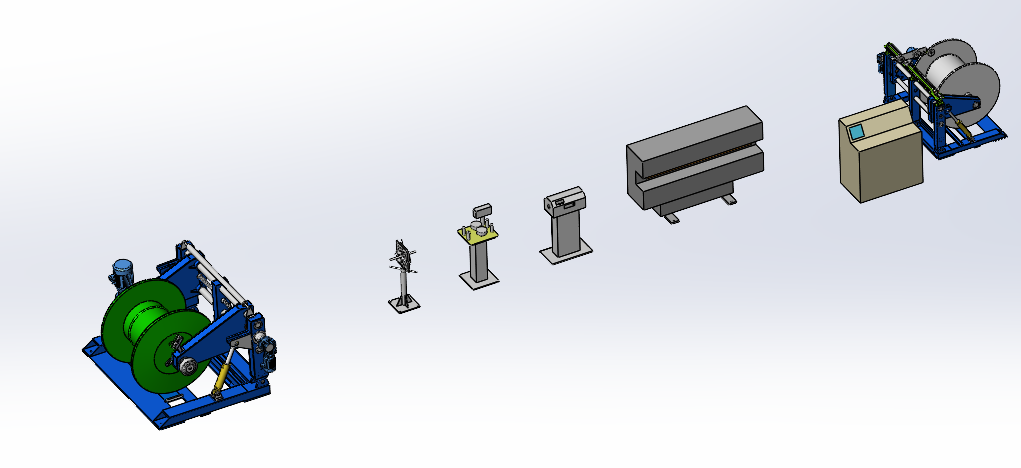

三、设备组成部件
设备名称 | 规格型号 | 数量 | 备注 |
悬臂式被动放线机 | 630/1600 | 1 | |
舞蹈器 | 1 | ||
井字架 | 1 | ||
计米装置 | 1 | ||
工频火花机 | 1 | ||
悬臂式收排线机 | 630/1600 | 1 | |
四、技术参数

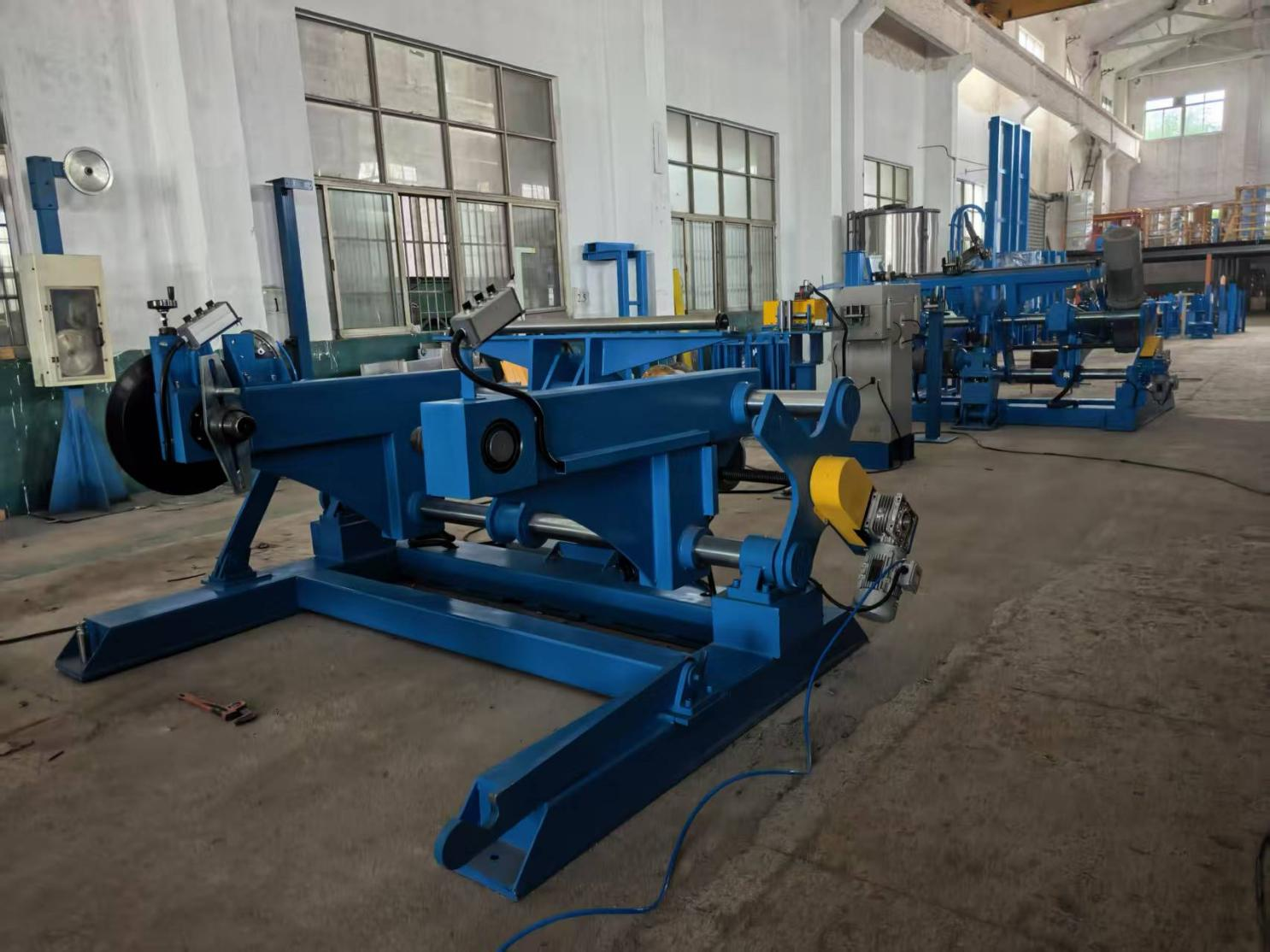

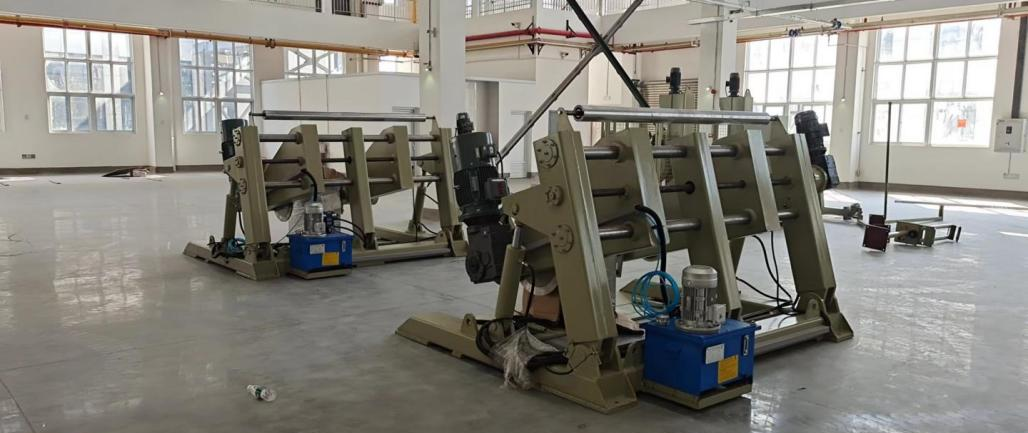

1600悬臂式被动放线机
放线形式： | 悬臂式 |
适用线盘直径范围： | 630-1600mm |
适用线盘宽度： | 950-1200mm |
适用线盘顶针规格： | ＜80mm |
线盘最大载重： | 6T |
放线速度： | 被动 |
放线电机： | 20KG磁粉 |
升降： | 电动液压升降 |
夹紧电机： | 配0.75KW减速电机两台负责开合， |
刹车： | 气动碟式刹车 |
| |

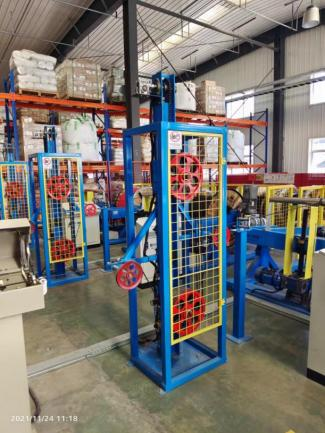

舞蹈器
机型： | 立式。 |
储线量： | 约20M。 |
轨道长度： | 约2M。 |
储线轮： | 4/5轮组,ψ300mm,V形沟,铝合金材质,轮面陶瓷处理。 |
驱动： | 气动张力调节张力。 |
变位检出讯号： | 精密角度检出器全程讯号检测。 |
停机： | 具有断线、超程检测停机功能；整个舞蹈轮安装在一个安全防护罩内，门上设有观察窗。 |
| |

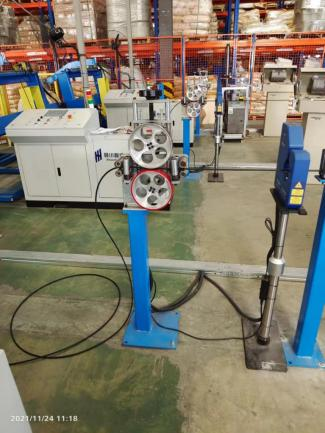

计米装置
计米轮圆周长 | 500mm |
计米精度误差 | ±0.3% |
最大计米长度 | 9999.9m |
双主动上下压轮结构, 上计米轮带弹簧缓冲，进出线端均有导线架。 | |
计米轮采用刚性轮，表面镀硬铬并热处理。可以安装两个编码器，一个用于喷码。 | |
具有机械和电子计米功能。 | |
| |

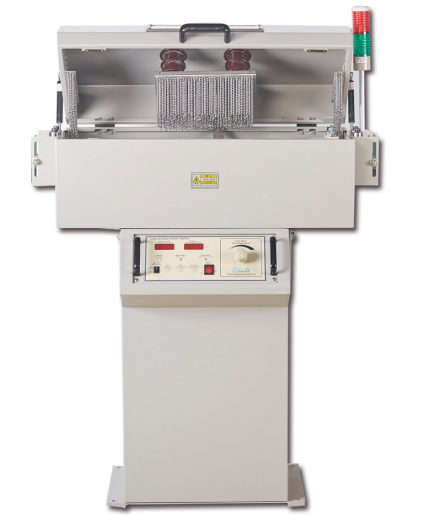

工频火花机
外径范围： | Φ0.1-Φ5mm |
最高走线速度： | 300m/min |
测试电压： | 1.0-15.0KV（最高） |
箱体; | 采用不锈钢箱体 |
| |

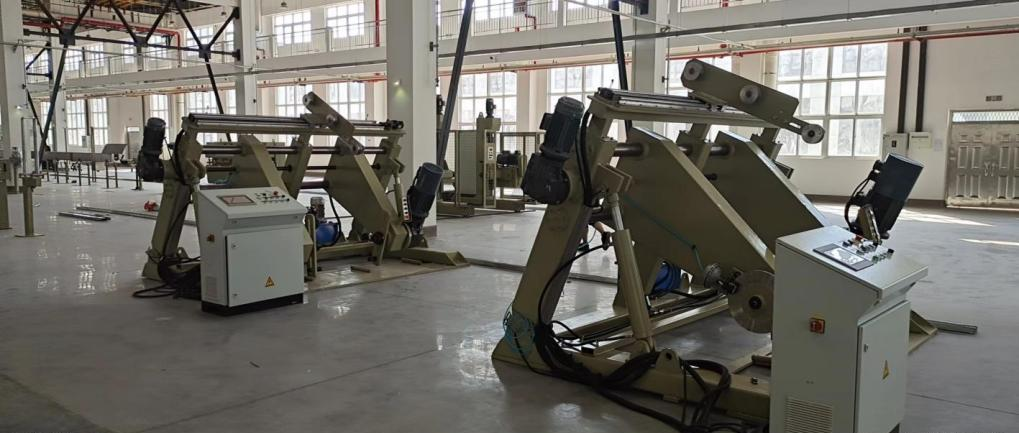

1600悬臂收排线架
收线形式： | 无轴动力式收排线结构形式：收线盘装卸方式为无轴式结构，线盘由油压机械手臂支撑，并由马达控制行程，线盘夹紧通过电机实现，并设有机械保护和电器保护装置。装卸线盘非常方便 |
适用线盘直径范围： | Φ630mm-Φ1600mm |
适用线盘宽度： | 950-1200mm |
适用线盘顶针规格： | 680mm |
线盘最大载重： | 4T |
收线速度： | 300m/min (1250空盘最快速度) |
放线电机： | 15KW带强制冷却+减速机带编码器做闭环 |
升降： | 电动液压升降 |
夹紧电机： | 配0.75KW减速电机两台负责开合， |
刹车： | 气动碟式刹车 |
收线速度控制： | 汇川MD500T变频系列控制器 |
控制方式： | 力矩模式控制和速度模式控制 |
排线： | 汇川伺服排线 |
| |
电气控制系统
电源电压: 三相五线制，380V（±10%），50Hz，单相控制电压220V。 | |
三相异步变频电动机 | |
主要低压电器元件采用正泰施耐德品牌； | |
汇川变频器，西门子S7-200 PLC，昆仑通态7寸触摸屏，。驱动交流变频电机，按照操作工设定的速度、米数、线径，实现主动放线与跟踪收排线。操作面板设有启动、点动、停止、被动/主动、自动/手动、释放/制动、松开/夹紧、故障复位、快停等按钮，以便排线架在收线过程中根据生产线的需要随时调整。 | |
触摸屏上可设定速度、米数、排线系数等参数，供操作人员根据不同的芯线和要求，作相应调整。线盘分别由15Kw主动电机驱动 | |
电源电压: 三相五线制，380V（±10%），50Hz，单相控制电压220V。 | |
三相异步变频电动机 | |
主要低压电器元件采用正泰施耐德品牌； |
