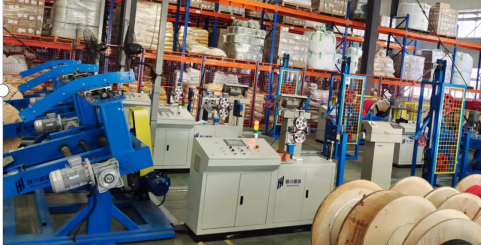

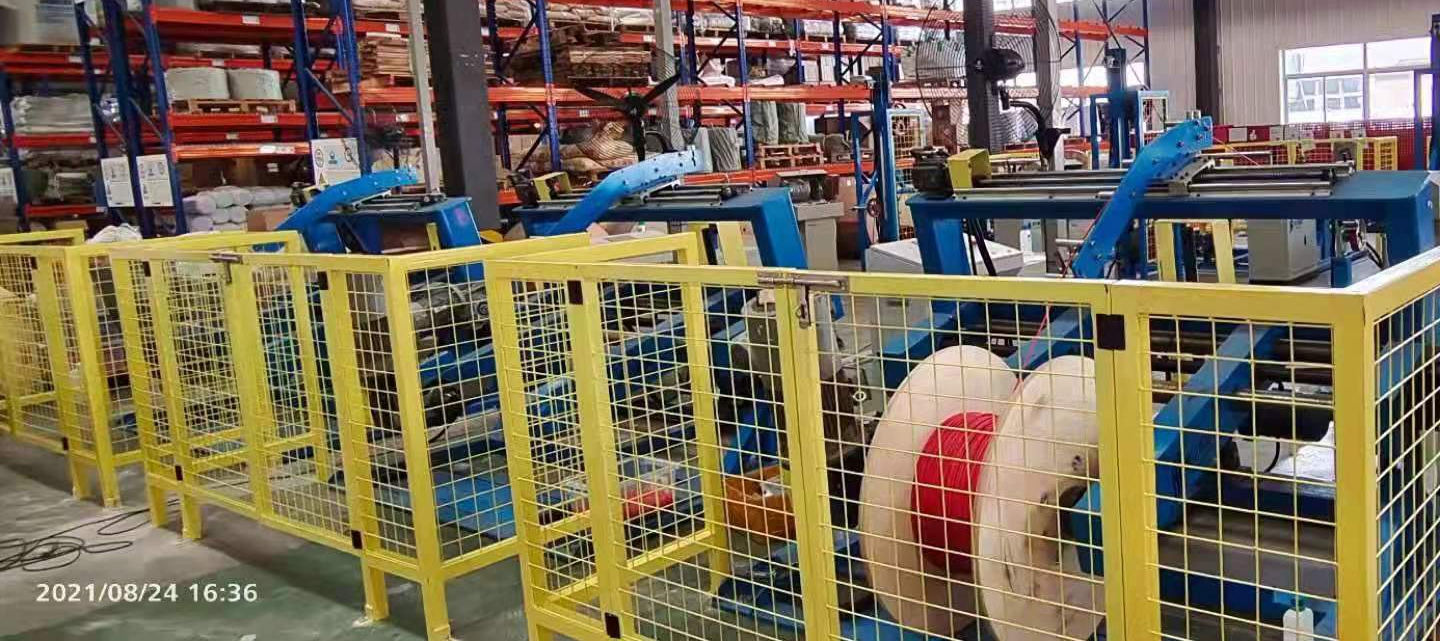

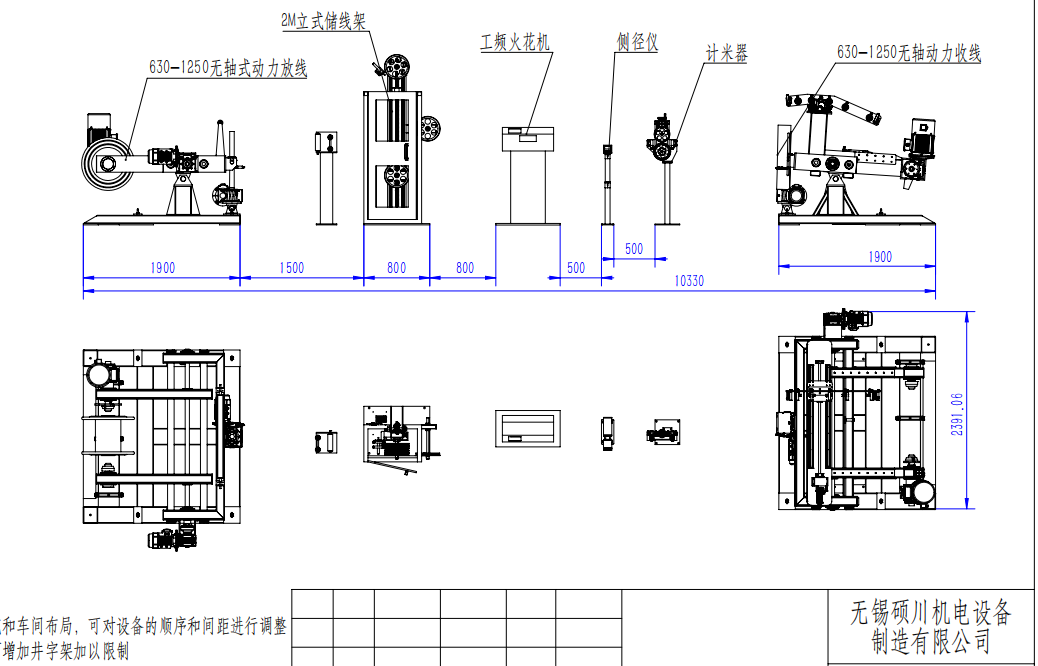

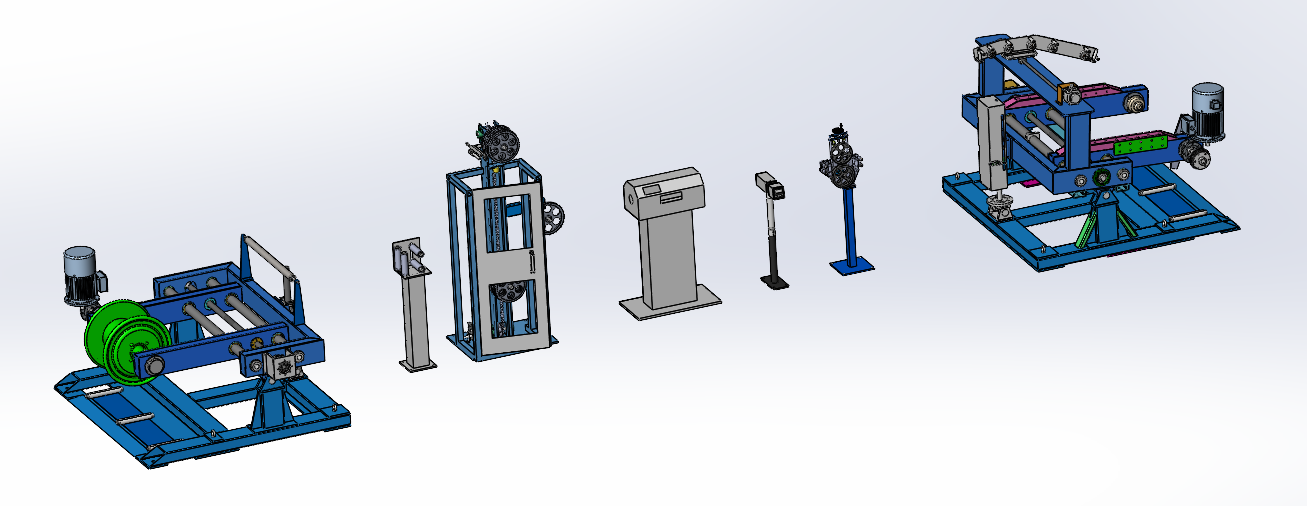

1250复绕机

1250主动放线架

1套

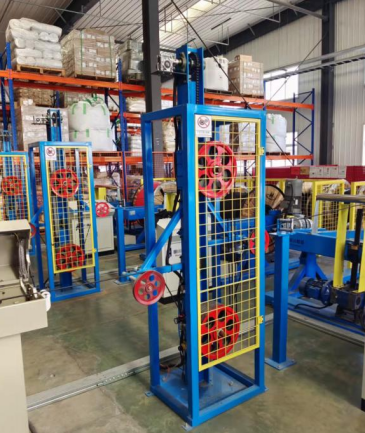

舞蹈器

1套

计米装置

1套

工频火花机

1套

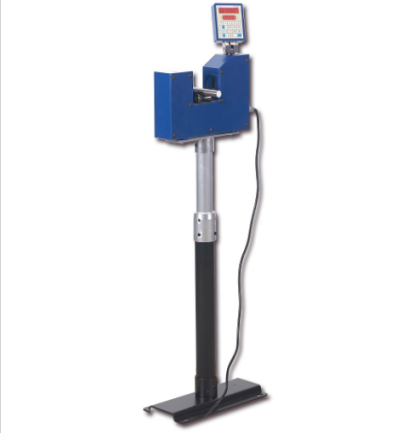

双向测径仪

1套

1250收排线架

1套

电控系统

1套

机型：

悬臂式。无轴式动力给线﹙单线轴给线﹚。

适用线轴尺寸

外径ψ630mm～ψ1250mm；详细尺寸由客户提供。

构造：

顶轴台左右可横移。

升降方式：

电动升降。

顶轴方式：

电动。

送线动力：

7.5KW × 4P AC马达＋变频器＋减速机。

送线速度控制：

自动控制马达送线速度。

剎车：

气动剎车器。具有断线自动刹车功能

最大载重：

2T

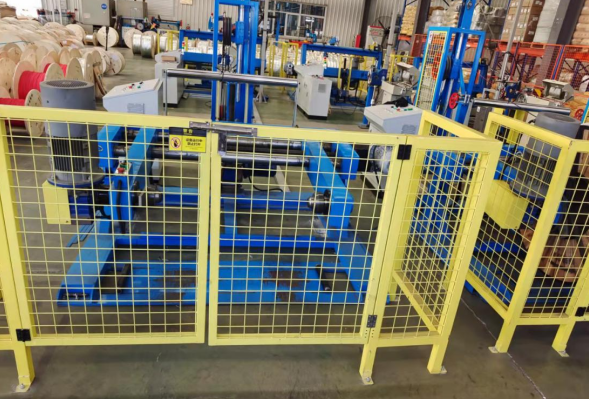

上盘侧安装升降安全防护门，与放线架联动控制，防护门宽度不低于放线架上盘侧宽度，保证上下盘便捷。

储线量：

约20M。

轨道长度：

约2M。

储线轮：

4/5轮组,ψ300mm,V形沟,铝合金材质,轮面陶瓷处理。

驱动：

气动张力调节张力。

变位检出讯号：

精密角度检出器全程讯号检测。

安全防护：

具有断线、超程检测停机功能；整个舞蹈轮安装在一个安全防护罩内，门上设有观察窗。

计米精度误差

±0.3%

最大计米长度

9999.9m

双主动上下压轮结构, 上计米轮带弹簧缓冲，进出线端均有导线架。计米轮采用刚性轮，表面镀硬铬并热处理。可以安装两个编码器，一个用于喷码机。

具有机械和电子计米功能。

收线电机

7.5KW交流变频

最大收线速度

300m/min（以630线盘计算）

结构形式

摇臂式结构，电动夹紧或放松线盘，电动升降

排线：

西门子交流伺服电机

刹车：

气动蝶式刹车

最大载重：

2T

安全防护：

上盘侧需安装升降安全防护门，与放线架联动控制，防护门宽度不低于放线架上盘侧宽度，保证上下盘便捷。

最高走线速度：

300m/min

测试电压：

1.0-15.0KV（最高）

箱体：

采用不锈钢箱体

测量精度

±0.002mm

分辨率

0.001mm

安装位置

外径测控仪既可安装在冷却水槽之前，也可以安装在水槽之后

特点

不但拥有远程显示功能，还具备有数字接口：RS485/232;直径量输出：0-10V；PID控制量输出：±0.1~2.1V；超差报警输出电压（12V），最大远距离可达300米。

主要低压电器元件采用西门子品牌（断路器、接触器），按钮用施耐德品牌；

西门子变频器，西门子S7-200 PLC，西门子7寸触摸屏，组成编码器闭环力矩控制系统。驱动交流变频电机，按照操作工设定的速度、米数、线径，实现主动放线与跟踪收排线。操作面板设有启动、点动、停止、被动/主动、自动/手动、释放/制动、松开/夹紧、故障复位、快停等按钮，以便排线架在收线过程中根据生产线的需要随时调整。

触摸屏上可设定速度、米数、排线系数等参数，供操作人员根据不同的芯线和要求，作相应调整。线盘分别由15Kw主动电机驱动，由西门子变频器+编码器闭环力矩控制，便于随时调整收线速度。收线速度的张力由恒力矩方式实现。

所有交流变频电机均采用西门子（非贝得）品牌；三相异步电机均需采用2级能效电机，需有能效标签，不得采用国家明令淘汰或近三年内即将淘汰的电器；
