基本参数
使用地区电源： | 3ψ×380V×50Hz。 |
适用线径： | ∮0.85mm～ψ2mm。 |
机械设计线速度： | 300M/min Max。 |
场地需求： | 约5M长×2M宽×1.5M高。 |
本生产线电力需求： | 每一套10KW。 |
组成；
序号 | 设备名称 | 数量 |
1. | ∮630主动放线机/被动放线机 | 1 |
2. | ∮630无轴式收排线机 | 1 |
3. | 感应计米井字导线装置 | 1 |
设备组成包含项目技术规范：
ψ630mm无轴式主动给线机：
机型： | 顶轴式，单轴给线。 |
适用线轴尺寸： | 外径PND∮630mm～∮500mm, |
适用线径： | ∮3mm以下线缆。 |
线轴升降方式： | 电动升降。 |
放线控制： | 5.5KW电机+变频器 |
舞蹈器： | 4+3轮组。 |
张力： | 气动张力 |
刹车： | 气动.断线全线停机。 |
计米装置；
编码器计米器 | |
进线和出线带井字导辊， | |
中心高度和收线高度一致。 | |
弹簧式计米，精度3‰。 |

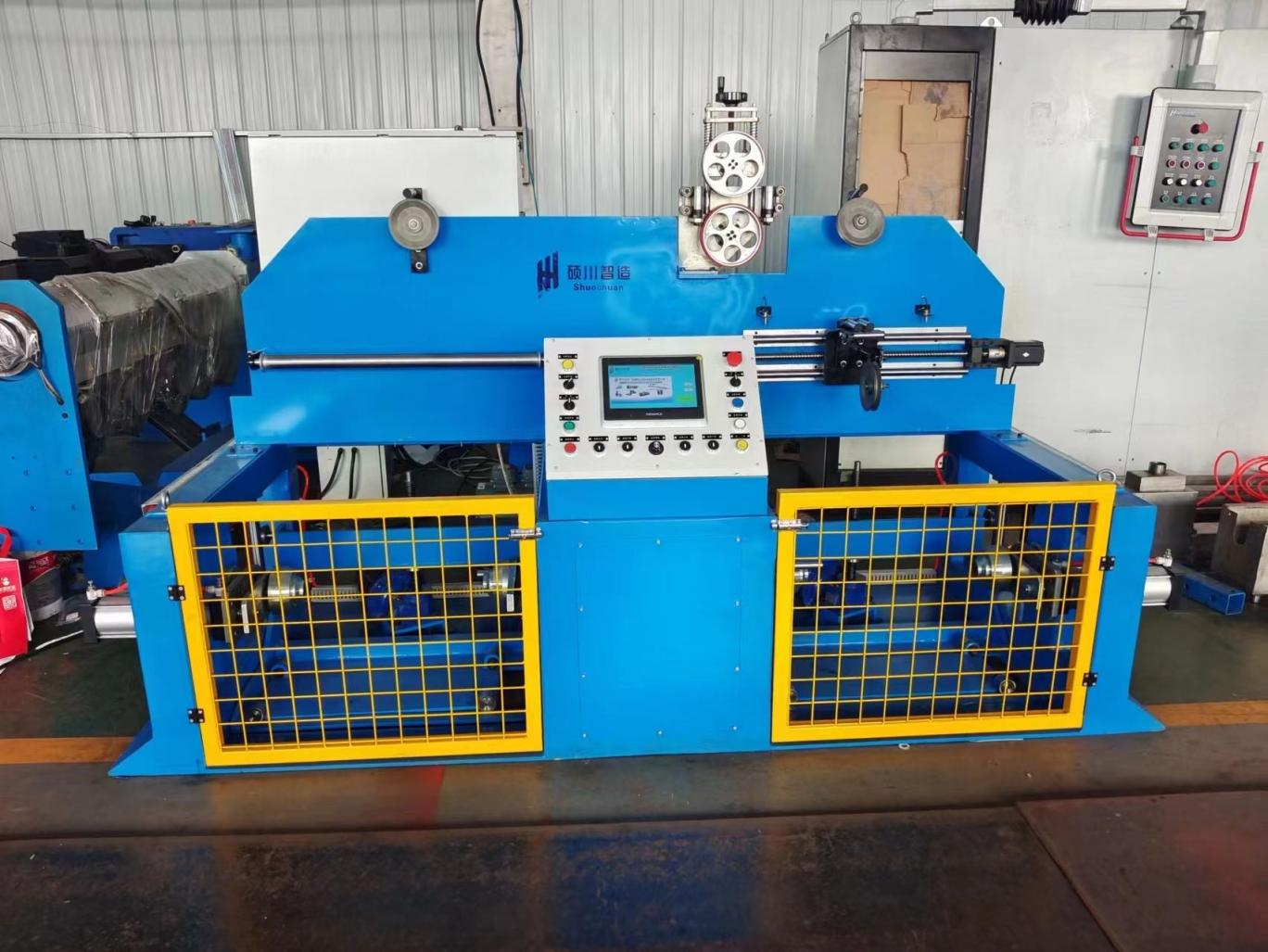

630mm无轴式单轴卷取机：
机型： | 无轴式单轴卷取。 |
适用线轴尺寸: | 外径PND∮630mm～∮500mm. |
卷取驱动： | 马达为5.5HP×4P AC马达＋变频器＋减速机。 |
排线： | 30光杆排线器。 |
计尺装置： | 具有预告减速及到达设定值自动停机功能。 |
剎车： | 气动剎车器。 |
升降： | 电动升降： |
控制： | 汇川变频器旋钮控制速度。 |
加紧： | 气动 |
