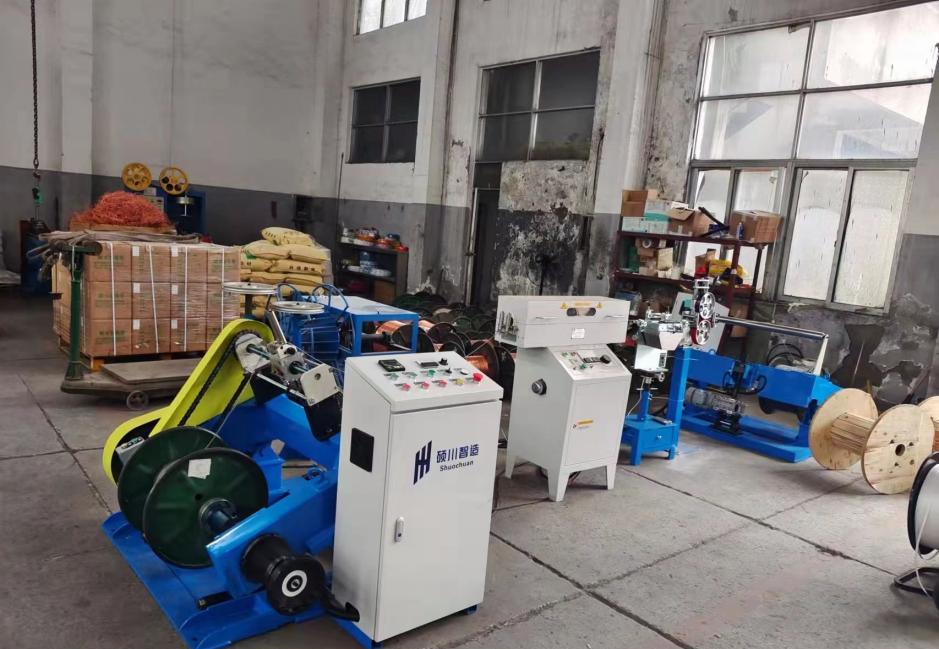

一、 基本参数：
用途 | 该设备主要适用于15mm以下电线的复绕 |
设备颜色 | 主体5015蓝色 |
设备方向 | 左手机(右进线，左出线)或右手机(左进线，右出线) |
| |
二、 设备组成部件
设备名称 | 规格型号 | 数量 | |
500-630被动放线架 | 500/630 | 1台 | |
计米装置 | 1台 | ||
火花机 | 15KV | 1台 | |
印字机 | 油墨 | 1台 | |
630单盘收线机 | 500/630 | 1台 |
三、 技术参数
1. 630主动放线架
形式 | 被动 |
放线盘外径规格 | Φ500-630mm |
顶针及拨销规格 | Φ56mm-125mm |
放线盘载重 | 0.8T |
适用线缆 | Φ0.4-Φ6mm |
升降 | 电动升降 |
夹紧 | 气动 |
放线张力 | 5KG磁粉张力 |
2. 计米装置：
计米轮圆周长 | 500mm |
计米精度误差 | ±0.3% |
最大计米长度 | 9999.9m |
结构 | 双主动上下压轮结构, 上计米轮带弹簧缓冲，进出线端均有导线架。计米轮采用刚性轮，表面镀硬铬并热处理。 |
计米功能 | 具有机械和电子计米功能。 |
停机功能 | 米到自动停机功能， |
夹线器 | 夹线器，换盘时候夹线器夹紧。 |
3. 15KV火花机
用途 | 用于检测线缆绝缘层缺陷的专用设备，在生产线中用于中间检测。 |
受检线缆外径： | ≤30mm |
最高检测速度： | 300m/min |
分辨率： | 0.05 秒 |
检测灵敏度： | 600微安 |
4. 油墨印字机
适用线径：Φ0.5~5mm | |
电机带动转轮将油墨会传递到印字轮表面，通过刮墨装置后，在线缆表面刮字 | |
适用线速度：0～300米/分； | |
适用印字轮规格：外径为100mm，内孔Φ20mm，最大宽度为25mm； | |
中心高度：1000mm，上下可调节； | |
油墨盒：铸铝材质，随机配2个； | |
印字质量符合UL、CSA、VDE、JIS、T-MARR等系列标准。 | |
印字机安装在整体机架内，防止油墨飞溅或漏出。机架上盖板采用铁质，并开观察视窗；进出线处设有挂珠，防止油墨飞出，具体结构参照用户现有的结构，由供方现场测量并确认。 |
5. 500-630收排线机
收线机形式： | 无轴式 |
线盘直径范围： | Φ630mm-Φ500mm |
适用线盘宽度： | 475－360mm； |
线盘孔径： | Φ56/Φ80/mm/125mm |
线盘载重： | 0.3T； |
适用线缆规格： | 圆线扁线：Φ1.0～Φ15mm； |
收线线速度： | 10—350m/min |
收线电机： | 变频电机-4KW,1500rpm |
收线控制器： | 汇川变频系列控制器 |
排线： | 30光杆排线器 |
电源电压： | 380V，三相五线制，50Hz，单相220V |
速度同步： | 速度同步信号输入点 |
