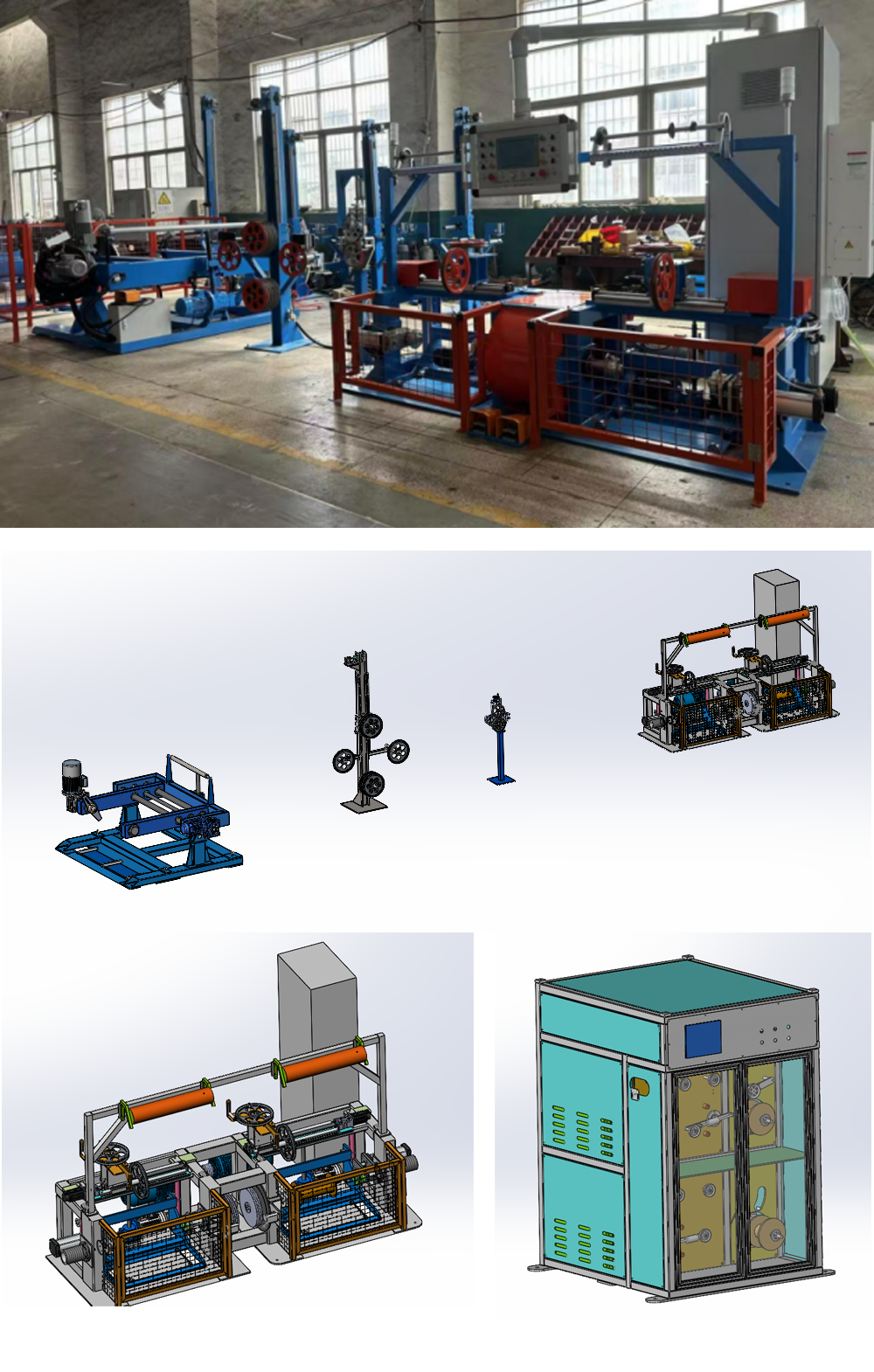

200复绕机

1250主动放线架

630mm～ψ1250mm

1套

舞蹈器

1套

计米装置

1套

200-630收排线架

1套

电控系统

1套

机型：

无轴式动力给线﹙单线轴给线﹚。

尺寸外径：

适用线轴尺寸外径ψ630mm～ψ1250mm；详细尺寸由客户提供。

机座型式：

摇臂式。

构造：

顶轴台左右可横移。

给线轴升降方式：

电动升降。

顶轴方式：

电动夹紧。

送线动力：

7.5KW × 4P AC马达＋变频器＋减速机。

送线速度控制：

自动控制马达送线速度。

剎车：

气动剎车器。具有断线自动刹车功能。

最大载重：

2T。

放线架底座尽量做低，方便员工滚盘。

上盘侧有固定开合式安全防护门，需与放线架联动控制，防护门宽度不小于放线架上盘侧宽度，保证上下盘便捷。

过线途径设计合理，避免线缆表面刮伤。

储线量：

约20M。

轨道长度：

约2M。

线径范围：

max15mm。

储线轮：

4/5轮组,ψ300mm,V形沟,铝合金材质,轮面阳极硬化处理。

驱动：

气动张力

变位检出讯号：

精密角度检出器全程讯号检测。

停机功能：

具有断线、超程检测停机功能；整个舞蹈轮安装在一个安全防护罩内，门上设有观察窗，

计米精度误差 ：

±0.3%

最大计米长度：

9999.9m

结构：

 双主动上下压轮结构, 上计米轮带弹簧缓冲，进出线端均有导线架。计米轮采用刚性轮，表面镀硬铬并热处理。可以安装两个编码器，一个用于喷码机。

计米功能：

具有机械和电子计米功能。

停机功能：

米到自动停机功能，

夹线器：

换盘时候夹线器夹紧。

 收线电机

5.5KW交流变频*2

 最大收线转速

300r/min（以400线盘计算min200m/min）

配置气动夹紧或放松线盘，电动升降下盘

排线：

伺服电机2套

刹车：

气动蝶式刹车

最大载重：

1T

收线架底座尽量做低，方便员工滚盘。

上盘侧需安装固定开合式安全防护门，与放线架联动控制，防护门宽度不小于收线架上盘侧宽度，保证上下盘便捷。

两盘在同一侧下盘，样式参考下图。

放膜架，配置脚踏开关点动收线架进行绕膜。

收线架底座尽量做低，方便员工滚盘。

上盘侧需安装固定开合式安全防护门，与放线架联动控制，防护门宽度不小于收线架上盘侧宽度，保证上下盘便捷。

两盘在同一侧下盘，样式参考下图。

所有三相异步电动机均需使用2级能效的电机《GB 18613-2020》，不得采用国家明令淘汰或近三年内即将淘汰的电器；

变频器选用变频器，所有交流变频电机均采用西门子品牌，主要低压电器元件采用西门子品牌（断路器、接触器），按钮用施耐德品牌；

西门子S7-1200 PLC，西门子9寸触摸屏，按照操作工设定的速度、米数、线径，实现主动放线与跟踪收排线。操作面板设有启动、点动、停止、被动/主动、自动/手动、释放/制动、松开/夹紧、故障复位、快停等按钮，以便排线架在收线过程中根据生产线的需要随时调整。
